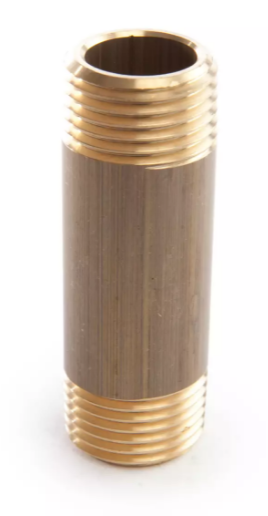

Prodlužovací trubka - dlouhá, 60 x 1/2 palce IVAR.1540 G
Kód: 1540G04060Související produkty
Detailní popis produktu
Dlouhé prodlužovací trubky se často používají v topných, sanitárních a zavlažovacích systémech, kde je potřeba mezi závitovými komponentami získat další délku. Instalatéři tyto adaptéry často používají v rozdělovačích pro podlahové vytápění, v topných okruzích a v potrubí pro pitnou vodu, aby upravili polohu a vykompenzovali nepřesnosti během montáže. V komerčních i bytových budovách pomáhají udržovat přesné tolerance a zároveň zajistit těsné spojení v systémech s pevným potrubím.
Při práci s těmito adaptéry musí technici zajistit, že vnitřní geometrie prodlužovací trubky umožňuje bezproblémový průtok médiem a nezpůsobuje turbulence nebo pokles tlaku. Tyto adaptéry se typicky používají v systémech s měděným nebo plastovým potrubím, kde je flexibilita rozložení omezená a vyžaduje se přesné vzdáleností mezi kohoutky, měřiči nebo jinými komponentami.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,074 kg |
| Kód | 1540G04060 |
| Značka | IVAR |
Maximální provozní teplota +120 °C zajišťuje, že tento adaptér je vhodný pro topné okruhy a systémy pro podlahové vytápění. Nominální tlak PN 10 znamená, že komponenta vydrží standardní tlaky ve většině bytových a lehce průmyslových aplikací. Mosaz CW617N má dobrou odolnost proti korozi a je schválená pro použití s pitnou vodou. Tyto parametry jsou zásadní při výběru správného adaptéru pro konkrétní systém a při zajištění kompatibility s potrubím a dalšími komponentami.
Montáž a spojení
Instalatéři by měli začít tím, že očistí závity jak prodlužovací trubky, tak sousedního potrubí, aby odstranili nečistoty nebo odpad z obrábění. Na závitové části aplikujte vhodný těsnicí prostředek nebo PTFE pásku, aby byl zajištěn těsný spoj. Prodlužovací trubka se spojuje pomocí standardních závitů 1/2 palce BSP nebo NPT v závislosti na konfiguraci systému. Je důležité, aby se adaptér nezatížil příliš silně, což by mohlo poškodit závity nebo způsobit trhliny v tělese mosazné trubky. Zkontrolujte, že prodlužovací trubka je pevně přitlačena k spojovací ploše, aby se zabránilo nepřesnosti a potenciálním místům úniku. Běžné chyby při montáži zahrnují použití nesprávných typů závitů nebo nedostatečné očistě spojovacích ploch.
Kompatibilita a příslušenství
Tato prodlužovací trubka je kompatibilní se standardními závitovými adaptéry a komponentami v topných a sanitárních systémech. Při montáži rozdělovače nebo spojovacího bloku zkontrolujte, že všechny sousední adaptéry mají stejný typ závitů a způsob těsnění. Pro složitější rozložení může být nutné použít dodatečné převodníky nebo spojovací kroužky, aby bylo možné demontovat systém při údržbě. Instalatéři by měli ověřit, že tlak a teplota v systému odpovídají parametrům PN 10 a +120 °C tohoto adaptéru.
Technický pozadí pro projektanty
Jako přímá závitová prodlužovací trubka slouží tento komponent jako pasivní spoj mezi dvěma závitovými částmi. Mosaz CW617N je zvolena pro svou mechanickou pevnost, odolnost proti dezinkifikaci a shodu s normami pro pitnou vodu. V návrhu systému pomáhá prodlužovací trubka udržovat konzistentní průtokové vlastnosti a zmenšuje riziko zácp, které mohou vzniknout z důvodu špatného zarovnání. Doba životnosti komponenty závisí na kvalitě montáže, integrity těsnění a chemickém složení médií, které jím procházejí. Správná integrace do systému zajišťuje minimální údržbu a spolehlivé výkonové parametry v průběhu času.
Údržba a provoz
Při pravidelných prohlídkách zkontrolujte prodlužovací trubku na známky úniku, koroze nebo poškození závitů. Pokud je adaptér součástí vysoce rizikové oblasti, jako je rozdělovač nebo spojování expanzní nádoby, zvažte při údržbě systému výměnu těsnícího materiálu. Nejsou k dispozici konkrétní intervaly údržby pro tento komponent, ale doporučuje se pravidelné vizuální kontroly, aby byly identifikovány rané známky opotřebení nebo selhání.
Nejčastější otázky
Jde tuto prodlužovací trubku použít s plastovým potrubím?
Je možné ji použít s plastovým potrubím, pokud typ závitů odpovídá a použije se vhodný způsob těsnění.
Jaký je maximální povolený tlak pro tento adaptér?
Nominální tlak je PN 10, což znamená, že je vhodný pro standardní tlakové úrovně v bytových a lehce průmyslových aplikacích.
Může se tato prodlužovací trubka použít v systémech pro podlahové vytápění?
Ano, vydrží provozní teploty až do +120 °C a běžně se používá v těchto systémech k úpravě zarovnání potrubí.
Doplňkové parametry
| Kategorie: | Prodloužení - dlouhá |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.074 kg |
| Druh výrobku: | vsuvka / prodloužení |
| Rozměr závitu: | 1/2" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:11 |
