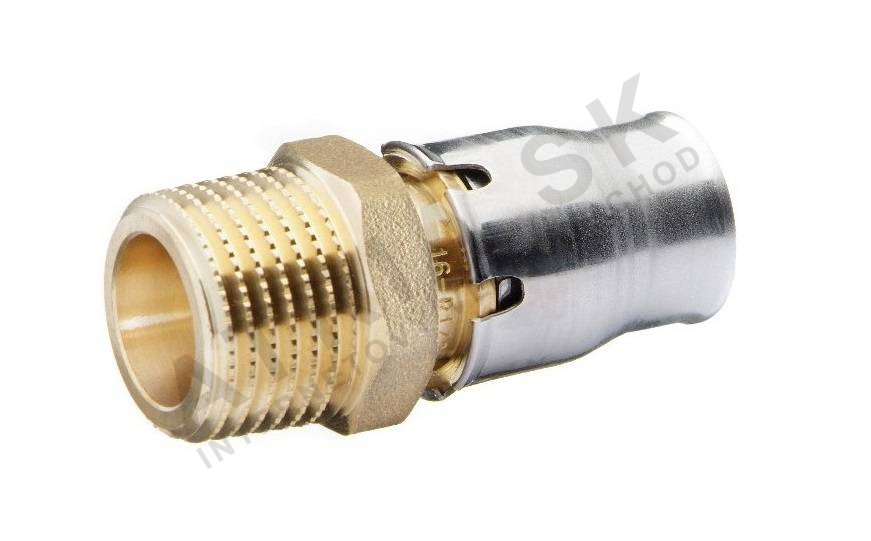

Průchodka PUSH - vnější závit - 26x1 "M

Detailní popis produktu

Push grommety jsou běžně používány v bytových a komerčních potrubních a vytápěcích systémech pro spojení flexibilního potrubí s tuhými závitovými armaturami. Tato forma spojení je zvláště užitečná v uzavřených prostorech, kde tradiční stlačovací nebo pájecí závitové armatury nejsou praktické. Push grommet umožňuje rychlou a bez nástrojů instalaci, zajišťující beznetěsnost a bezpečné spojení. Často se používá v domácích systémech teplé i studené vody, v podlahovém vytápění a v dalších aplikacích s nízkým tlakem, kde je důležitá snadnost instalace.

Při práci s potrubními systémy ALPEX potřebují montéři spolehlivé a kompatibilní armatury, které vydrží provozní podmínky systému. Push grommet poskytuje řešení, které eliminuje potřebu dalších nástrojů nebo komplexních postupů. Je zvláště užitečný při rekonstrukcích nebo údržbě, kde je třeba existující závitové spoje přizpůsobit moderním řešením s flexibilním potrubím.

Technické parametry

Provozní teplota +120 °C zajišťuje vhodnost pro systémy teplé vody a podlahové vytápění. Nominální tlaková klasifikace PN 10 ukazuje, že armatura je navržena pro systémy s nízkým až středním tlakem. Výběr materiálu, včetně mosazi a nerezu, zajistí kompatibilitu s širokou škálou tekutin a prostředí. Tyto parametry jsou základní pro správné rozměrování a výběr, aby byla zajištěna dlouhodobá funkčnost a integrita systému.

Instalace a připojení

Pro instalaci push grommetu nejprve zkontrolujte, zda je potrubí ALPEX ostříhané a bez ostrých hran. Potrubí vložte do grommetu až ke zastavovacímu bodu. Vnitřní těsnicí kroužek se stlačí a vytvoří vodotěsné spojení. Nerezová svorka zajistí, že potrubí zůstane pevně v místě. Mužský závit (1 palec) utáhněte na odpovídající samičí závit pomocí běžných ručních nástrojů. Důležité je vyhýbat se přetížení, což by mohlo poškodit těsnicí kroužek nebo potrubí. Běžné chyby při instalaci zahrnují použití poškozeného nebo znečistěného potrubí a špatné zarovnání závitu.

Kompatibilita a příslušenství

Tento push grommet je specificky navržen pro použití s potrubím ALPEX a je kompatibilní se systémy pracujícími pod zadanými tlakovými a teplotními limity. Doporučuje se použít armaturu s běžnými vnitřními závitovými spoji 1 palec. K instalaci není potřeba žádných dalších nástrojů, ale je vhodné mít k dispozici potrubní nůž a nástroj na odstraňování ostrých hran pro přípravu konců potrubí. Pro tento model nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Push grommet funguje na principu push-fit, kdy je potrubí vloženo do armatury a drženo v místě nerezovou svorkou a těsnicím kroužkem EPDM. Mosazné tělo poskytuje dobrou mechanickou pevnost a odolnost proti korozi, zatímco nerezová svorka zajistí pevné uchopení potrubí. Těsnicí kroužek EPDM je vybrán kvůli své flexibilitě a odolnosti proti běžným tekutinám v potrubních systémech. Design umožňuje snadnou integraci do stávajících systémů a usnadňuje údržbu nebo výměnu bez nutnosti speciálních nástrojů. Doba trvanlivosti a efektivita armatury závisí na správné instalaci, přípravě potrubí a dodržení provozních parametrů stanovených výrobcem.

Služba a provoz

Doporučuje se pravidelně kontrolovat spojení, abyste zjistili, zda neexistují známky netěsnosti nebo opotřebení. Těsnicí kroužek zkontrolujte na poškození nebo deformaci a svorka by měla zůstat pevně v místě. Pokud byly zjištěny jakékoliv problémy, armatura by měla být okamžitě vyměněna. Pro tento model nejsou k dispozici konkrétní servisní intervaly, ale je vhodné kontrolovat spojení během pravidelné údržby systému.

Nejčastější otázky

Může být tento push grommet použit s jinými typy flexibilního potrubí?
Je specificky navržen pro potrubí ALPEX a není doporučen pro použití s jinými typy flexibilního potrubí.

Je vhodný pro systémy teplé vody?
Ano, provozní teplota +120 °C zajišťuje vhodnost pro aplikace s teplou vodou.

Může být použit v systémech s vysokým tlakem?
Ne, nominální tlaková klasifikace je PN 10, což je vhodné pouze pro systémy s nízkým až středním tlakem.

Je pro jeho instalaci potřeba nějakých speciálních nástrojů?
Ne, je navržen pro instalaci bez nástrojů, ale doporučuje se mít k dispozici potrubní nůž a nástroj na odstraňování ostrých hran pro přípravu konců potrubí.
