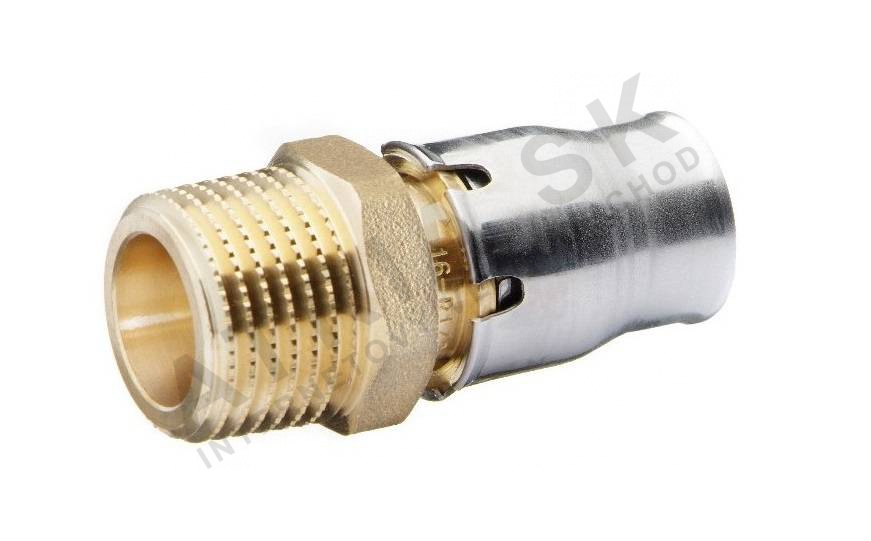

Průchodka PUSH - vnější závit - 26x3/4 "M

Detailní popis produktu

Tento push grommet slouží v topných a kanalizačních systémech k propojení flexibilních měď-niklových kompozitních trubek ALPEX o průměru 26 mm s vnitřními závity. Často se používá v obytných i komerčních budovách během instalace podlahového vytápění, okruhů teplé vody a centrálního vytápění. Sestava umožňuje rychlou a beznástrojovou instalaci, což ji činí ideální pro použití udržbáři, topenci a servisní technici, kteří potřebují spolehlivé a efektivní spojení potrubí v obtížně dostupných místech nebo při rekonstrukcích.

Výhodou konstrukce je vyloučení potřeby stlačovacích nástrojů nebo pálení, což zkracuje dobu montáže a zároveň zachovává integritu systému. Grommet zajistí pevné mechanické i hydraulické těsnění mezi potrubím a vnitřním závitem, což je klíčové pro dlouhodobé fungování v tlakových systémech. Je zvláště vhodný pro aplikace, kde jsou časté demontáže nebo úpravy potrubí nezbytné.

Technické parametry

Materiál	Mosaz CW617N
Pracovní teplota	+120 °C
Nominální tlak	PN 10
EAN	4013960355604
Hmotnost	0,114 kg
Kód	87326763
Značka	IVAR

Hranice pracovní teploty +120 °C a nominální tlak PN10 definují podmínky, za kterých lze sestavu bezpečně použít. Tyto hodnoty jsou klíčové při výběru správné sestavy pro konkrétní aplikaci, zejména v systémech s horkou vodou nebo radiátorem. Složení materiálů (mosazní tělo, slitina nerezové oceli a těsnicí kroužek z EPDM) zajistí kompatibilitu s fyzikálními a chemickými vlastnostmi média, typicky vodními roztoky v topných a kanalizačních systémech.

Instalace a spojení

Pro instalaci push grommetu nejprve zkontrolujte, že konec 26 mm potrubí ALPEX je čistý a bez trhlin nebo deformací. Potrubí vložte do grommetu až ke kolíku. Vnitřní závit musí být kompatibilní s odpovídající závitovou částí na systému potrubí. Po vložení zkontrolujte, zda je potrubí plně sedící a zda je těsnicí kroužek rovnoměrně stlačen, aby nedocházelo k únikům. Běžnou chybou během instalace je použití poškozeného nebo ohnutého konce potrubí, což může oslabit těsnění a vést k únikům. Vždy zkontrolujte, že grommet je plně spojen s potrubím a že spojení je pevné proti vnitřnímu závitu.

Kompatibilita a příslušenství

Tento push grommet je specificky navržen pro použití s 26 mm potrubím ALPEX. Není kompatibilní s jinými typy potrubí jako měď, PEX nebo tuhé kovové potrubí. Pro kompletní integraci systému zajistěte, že vnitřní závit na straně přípojky odpovídá mužskému závitu 3/4 palce grommetu. Další komponenty, jako jsou přípojky nebo ventily, mohou být potřeba v závislosti na uspořádání systému. K sestavě není dodáváno žádné konkrétní příslušenství; je dodáván jako samostatná jednotka ve vaku s pěti kusy.

Technický pozadí pro projektanty

Push grommet funguje tak, že mechanicky zajištěné ALPEX potrubí v sestavě kombinací slitiny nerezové oceli a těsnicího kroužku z EPDM. Slitinový kroužek se stlačí kolem potrubí při vkládání, což vytvoří tření, které zabrání pohybu. Těsnicí kroužek z EPDM vytvoří vodotěsné těsnění proti vnitřnímu závitu. Mosazní tělo poskytuje konstrukční sílu a odolnost proti korozi. Integrace této sestavy do systému závisí na správném zarovnání s potrubím a přípojkou. Faktory ovlivňující životnost zahrnují správnou instalaci, pH média a pracovní teplotu v rámci stanovených mezí.

Údržba a provoz

Pod normálními provozními podmínkami není pro tuto sestavu požadována pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly, aby se zjistily známky opotřebení, koroze nebo úniků. Pokud je sestava odstraněna z jakéhokoli důvodu, těsnicí kroužek z EPDM by měl být nahrazen, aby byla zajištěna pokračující vodotěsnost. Nejsou stanoveny konkrétní intervaly údržby, protože sestava je navržena pro dlouhodobé použití za předpokladu správné instalace a provozu v rámci specifikovaných parametrů.

Příbuzné otázky

Lze použít push grommet s mědí nebo PEX potrubím?
Ne, tato sestava je specificky navržena pro použití s 26 mm potrubím ALPEX a není kompatibilní s jinými materiály potrubí, jako je měď nebo PEX.

Je možné znovu použít grommet po demontáži?
Není doporučeno znovu použít grommet po demontáži, protože těsnicí kroužek může být poškozený nebo deformovaný, což by ohrozilo integritu spojení.

Jaký je maximální povolený tlak pro tuto sestavu?
Sestava má nominální tlak PN10, což znamená, že je vhodná pro systémy pracující do 10 baru.

Lze tuto sestavu použít v systémech podlahového vytápění?
Ano, pokud systém pracuje v rámci stanovených teplotních a tlakových mezí +120 °C a PN10.
