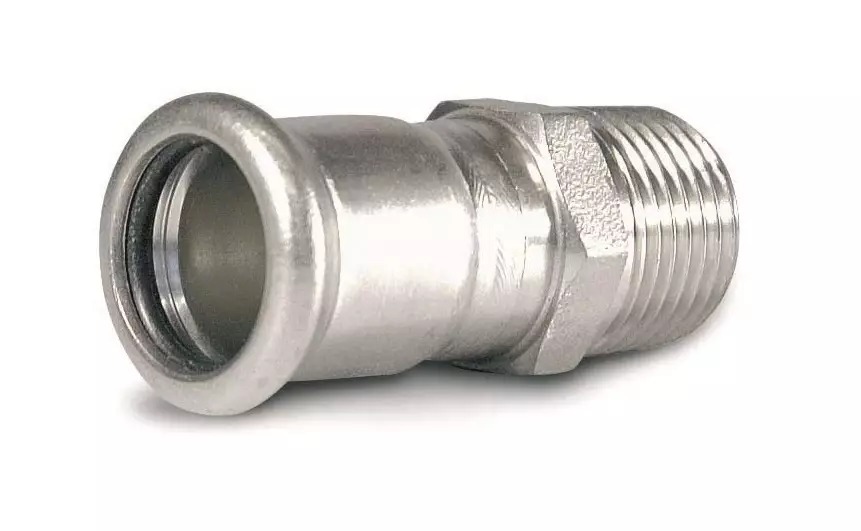

Průchodka - s vnějším závitem - N - 88,9 mm-R3"

Detailní popis produktu

Tento přechod stisknutí na závit se běžně používá v otopných a instalatérských systémech v obytných i komerčních budovách, včetně solárních instalací, hasicích hadic a průmyslových aplikací. Poskytuje spolehlivé spojení mezi potrubím stisknutí a vnějším závitovým přípojkem. Instalatéři pracující s nerezovými systémy najdou tento komponent zásadní pro integraci potrubí stisknutí s tradičními závitovými spoji. Design zajistí bezpečné těsnění a odolnost při tepelném a hydraulickém namáhání.

Přechod je zvláště vhodný pro prostředí, kde je vyžadována odolnost proti korozi a chemickému poškození, například v potrubí pro vodu, páru a inertní plyny. Jeho odolná konstrukce umožňuje dlouhodobý provoz jak vnitřně, tak venku za předpokladu, že instalace splňuje specifikované provozní parametry.

Technické parametry

Instalace a připojení

Instalatéři by měli zajistit, že přechod je plně stisknut na potrubí pomocí certifikovaného stiskacího nástroje. Velikost spojení odpovídá vnitřnímu stiskacímu přípojku a vnějšímu R3" závit. Před stisknutím ověřte, že konec potrubí je čistý a bez ostrých okrajů. Po stisknutí potvrďte správné sednutí tím, že kontrolní značka dosáhne referenčního bodu 54 mm. Běžné chyby zahrnují nedostatečnou hloubku stisknutí, špatné zarovnání drážky O-kroužku nebo nedostatečnou kontrolu těsnící plochy na poškození. Vždy znovu ověřte spojení po prvním provozu, aby byl raně odhalen jakýkoliv potenciální únik.

Kompatibilita a příslušenství

Tento přechod je kompatibilní se stiskacími systémy z nerezové oceli 1.4404 (AISI 316L) a vnějším závitem odpovídajícím normě R3". Pro optimální výkon zkontrolujte, že všechny přípojky mají shodné tlakové hodnoty a tolerance teplot. Další komponenty mohou zahrnovat stiskací nástroje, měřítka kalibrace a náhradní O-kroužky, pokud jsou potřeba při údržbě. Nejsou uvedeny konkrétní příbuzné produkty pro tuto verzi.

Technický pozadí pro projektanty

Princip fungování spočívá v mechanickém stisknutí stiskacího manžetu kolem potrubí, což vytvoří těsné spojení podporované EPDM O-kroužkem. Nerezová ocel 1.4404 nabízí vysokou odolnost proti korozi, což je ideální pro agresivní média. Design se integruje do stiskacích systémů, zajišťuje minimální tlakovou ztrátu a rovnoměrné rozdělení toku. Dlouhodobá efektivita závisí na dodržování pokynů pro instalaci a vyhýbání se přetížení nad stanovené limity tlaku a teploty. Projektanti by měli při plánování rozložení a opěrných konstrukcí zohlednit tepelné roztažnosti a smrštění.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, aby byla zajištěna celistvost stiskacího spojení a absence známek opotřebení nebo úniku. Zkontrolujte, zda nenastala žádná pohyblivost nebo vibrace, které by mohly ohrozit spojení. Nejsou specifikovány žádné plánované intervaly údržby. Pokud je podezření na poruchu, izolujte dotčenou část a zkontrolujte poškození těsnících ploch. Nahraďte přechod, pokud O-kroužek nebo stiskací zóna ukazuje viditelné známky degradace.

Nejčastější otázky

Lze tento přechod použít s měděnými potrubími?
Ne, navržen je specificky pro nerezová potrubí stisknutí a není kompatibilní s mědí kvůli rozdílům ve fyzikálních vlastnostech a požadavcům na stisknutí.

Jaké nástroje jsou potřeba pro instalaci?
Pro správnou instalaci je třeba certifikovaný stiskací nástroj vhodný pro nerezová potrubí a příslušné měřítko kalibrace ke kontrole hloubky stisknutí.

Je tento přechod vhodný pro vakua?
V technických datech není uvedeno žádné potvrzení vhodnosti pro provoz ve vakuu. Podrobnosti najdete v technické dokumentaci výrobce.

Jak ověřím kvalitu stiskacího spojení?
Po stisknutí musí být kontrolní značka zarovnána s referenční čarou 54 mm. Jakákoli odchylka naznačuje nedokonalé sednutí a vyžaduje opětovnou instalaci.
