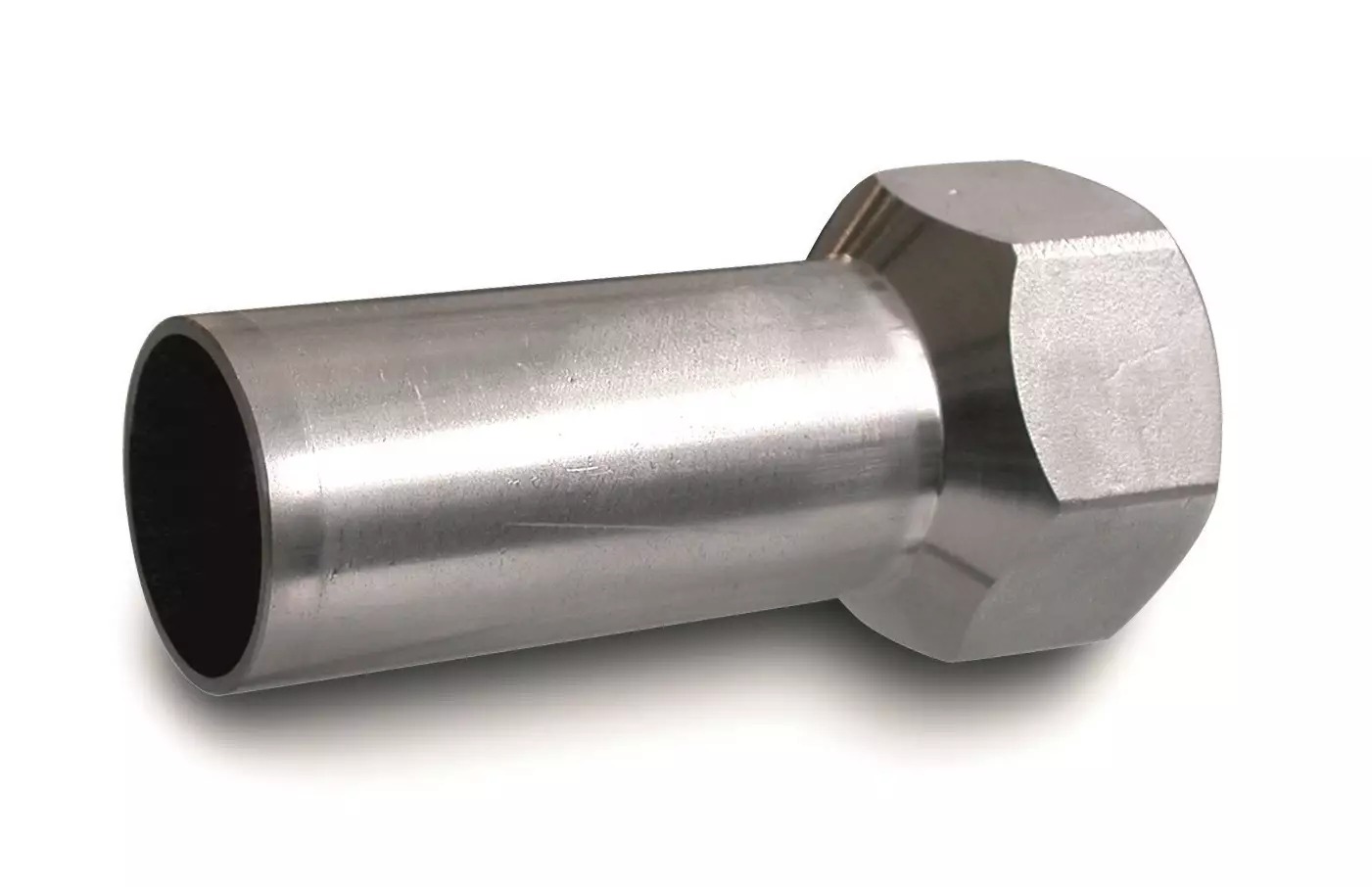

Průchodka - s vnitřním závitem a jedním zásuvným koncem - N - 22mm-Rp3/4"

Detailní popis produktu

Tento přechodový přípoj se běžně používá v otopných systémech, technických instalacích a průmyslových aplikacích, kde jsou vyžadovány spolehlivé spojení mezi různými typy potrubí. Je vhodný pro instalaci v bytových, komerčních a průmyslových budovách. Montére ho často používají k propojení přímých částí potrubí s šroubením uvnitř uzavřených systémů jako je podlahové vytápění, solární tepelné obvody nebo stlačený vzduchový systém.

Přípoj poskytuje bezpečné spojení mezi zasuvným potrubím o průměru 22 mm a vnitřním závitem Rp3/4''. Konstrukce z nerezu zajistí odolnost proti korozi a dlouhou trvanlivost v prostředí s kolísajícími teplotami a chemickým vlivem. Přípoj je zvláště vhodný pro systémy vyžadující vysokou mechanickou pevnost a odolnost proti agresivním médiím.

Technické parametry

Instalace a připojení

Před instalací ověřte, že vnitřní závit odpovídá specifikaci Rp3/4'' a že zasuvný konec je kompatibilní s průměrem potrubí 22 mm. Ujistěte se, že spojovací plochy jsou čisté a bez nečistot. Na závitnou část naneste vhodný těsnicí prostředek nebo PTFE pásku, aby nedocházelo k únikům. Přípoj musí být zcela vložen do potrubí, dokud indikátor expanze není zarovnan s 54 mm značkou. Vyhněte se přetížení závitového spojení, aby nedošlo ke poškození těsnící plochy. Běžné chyby při instalaci zahrnují použití nesprávných těsnicích materiálů nebo nedosazení hloubky expanze, což může vést k únikům nebo předčasnému selhání.

Kompatibilita a příslušenství

Tento přechodový přípoj je navržen tak, aby fungoval s běžnými potrubími o průměru 22 mm z nerezu a komponenty se závitem Rp3/4''. Pro zajištění těsného spojení použijte kompatibilní expanzní nástroje a těsnicí materiály vhodné pro nerezové potrubí. Další položky, jako jsou expanzní prsteny nebo těsnící pásky, by měly být vybírány dle doporučení výrobce. Pro tento model nejsou k dispozici alternativní nebo související produkty.

Technický pozadí pro projektanty

Vyráběn z nerezové oceli typu 1.4404 (AISI 316L), tento přípoj nabízí vysokou odolnost proti korozi a oxidaci, což jej činí ideálním pro použití v agresivních prostředích. Mechanické vlastnosti materiálu umožňují udržovat strukturní pevnost za různých tepelných zátěží. Při integraci do systému slouží přípoj jako přechodový bod mezi různými typy potrubí, zajišťuje hydraulickou spojitost a mechanickou stabilitu. Doba životnosti a účinnost přípoje závisí na správné instalaci, správném těsnění a na absenci nadměrného otřasu nebo teplotních změn v systému.

Servis a provoz

Během provozu pravidelně kontrolovat spojení na známky úniku, zejména po prvním zapuštění nebo po změnách systémového tlaku. Zkontrolujte zarovnání indikátoru expanze, abyste potvrdili, že zasuvný konec zůstává plně zapojen. Pro tento komponent nejsou specifikovány pravidelné intervaly servisu; však jakákoli viditelná poškození nebo opotřebení by měla být okamžitě řešena, aby nedošlo k poruše systému.

Nejčastější dotazy

Lze tento přípoj použít ve solárních tepelných systémech?
Ano, pokud systém pracuje v rámci stanovených teplotních a tlakových mezí. Nerezový materiál je odolný proti korozi způsobené slunečními kapalinami.

Je kompatibilní s 22 mm nerezovými potrubími?
Ano, přípoj je specificky navržen pro potrubí o průměru 22 mm se zasuvným připojením.

Jaký způsob těsnění se doporučuje pro vnitřní závit?
Na závit Rp3/4'' by měl být nanesen vhodný PTFE pásek nebo těsnicí prostředek, aby byl zajištěn hermetický těsnění.

Lze tento přípoj použít ve stlačeném vzduchovém systému?
Ano, pokud systémový tlak nepřesahuje PN 16 a teplota zůstává v rámci stanoveného rozsahu.
