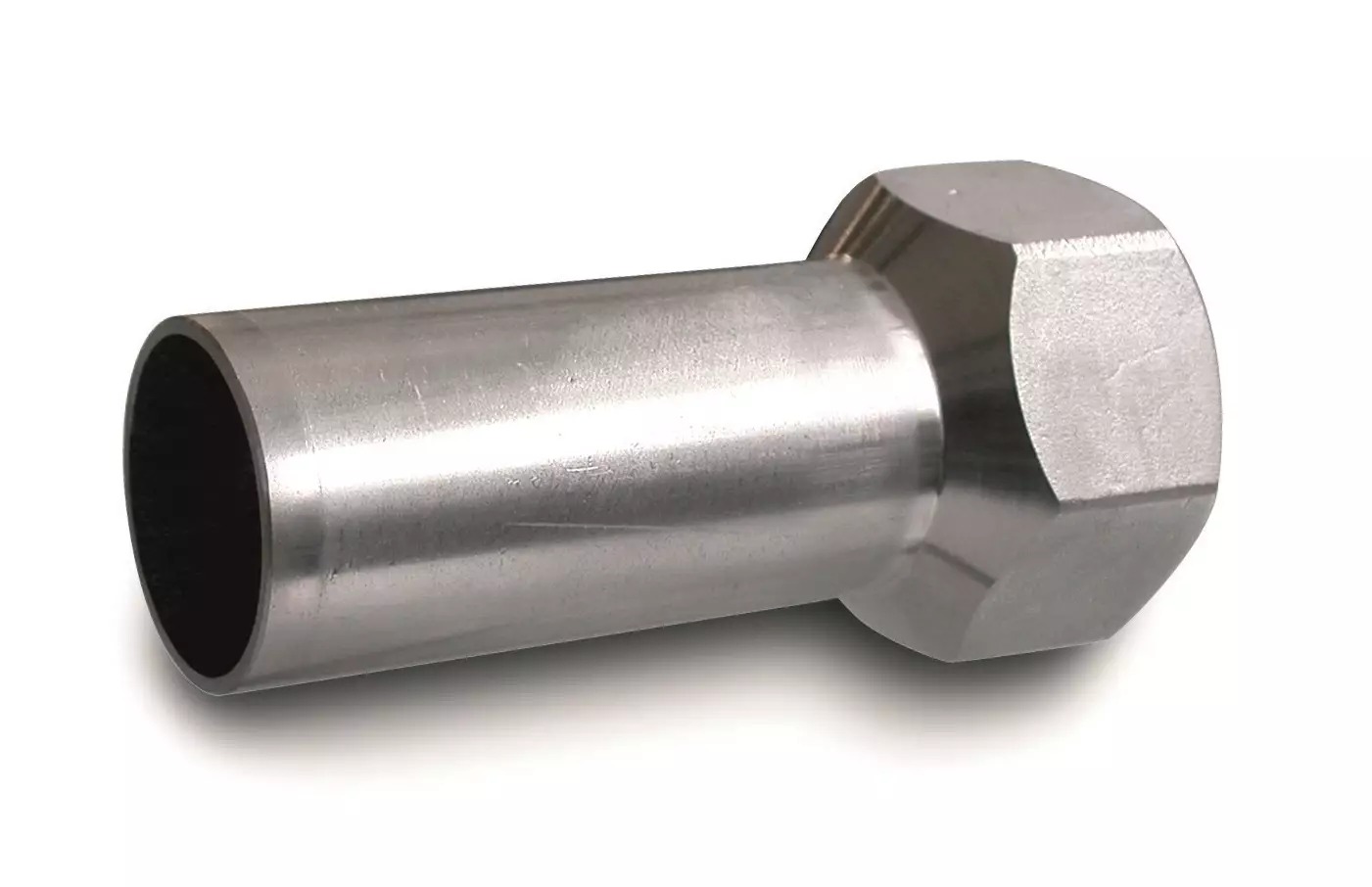

Průchodka - s vnitřním závitem a jedním zásuvným koncem - N - 35 mm-Rp5/4"

Detailní popis produktu

Přechodové spojky jsou základními komponentami v průmyslových a stavebních systémech, kde potrubní spojení vyžadují kombinaci závitových a zasunutelných spojů. Tato ocelová spojka se běžně používá ve vytápěcích systémech, hasicích systémech, kanalizačních a průmyslových potrubních aplikacích. Umožňuje spolehlivé a netěsné spojení v prostředích s kolísajícími teplotami a tlaky. Instalatéři pracující na centrálních vytápěcích systémech, větrání nebo dopravě podtlakovaných kapalin si tento komponent hodí k přesnému propojení různých částí potrubí.

Správné vybavení a instalace přechodových spojek je klíčové pro integritu systému. Klasifikace PN16 zaručuje vhodnost pro střední tlakové aplikace, zatímco široký provozní rozsah teplot umožňuje využití jak pro studené, tak i horké média. Spojka se typicky používá ve systémech, kde jedna strana vyžaduje závitové spojení a druhá zasunutelné spojení, například při integraci ventilů, měřidel nebo jiných komponent do ocelového potrubního systému.

Technické parametry

Materiál	Ocelová třída Wst. Nr. 1.4404 (AISI 316L)
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN86.3514
Značka	IVAR

Klasifikace nominálního tlaku PN16 znamená, že spojka dokáže odolat tlaku až 16 baru za standardních provozních podmínek. Provozní rozsah teplot od -20 °C do +120 °C umožňuje její použití jak ve vytápěcích, tak i chlazených systémech. Tyto parametry jsou klíčové pro určení kompatibility s cílovým systémem a zajištění dlouhodobé spolehlivosti za daných provozních podmínek.

Montáž a připojení

Pro montáž přechodové spojky nejprve ověřte rozměry připojovaných potrubí, aby odpovídaly 35 mm zasunutelnému konci a Rp 5/4 palce závitové díře. Vyčistěte spojovací plochy a případně naneste malé množství maziva pro hladké sestavení. Ujistěte se, že zasunutelný konec je plně sedící a stlačený podle specifikací výrobce. Zkontrolujte, že vnitřní závit je bez nečistot a správně orientujte spojku před utažením. Běžné chyby montáže zahrnují nedostatečné stlačení zasunutelného konce nebo překřížení závitů během utahování, což může vést ke těsnosti nebo předčasným poruchám.

Kompatibilita a příslušenství

Tato přechodová spojka je kompatibilní s ocelovými potrubími vhodných rozměrů a s komponenty s odpovídajícím Rp 5/4 palce mužským závitem. Pro kompletní integraci do systému ujistěte se, že všechny připojené komponenty jsou vyhodnoceny pro stejné provozní podmínky. Další komponenty, jako jsou spojky, ventily nebo tlakové regulátory, mohou být nutné objednat zvlášť v závislosti na konkrétních požadavcích aplikace.

Technický pozadí pro projektanty

Spojka funguje na principu mechanického stlačení mezi zasunutelným koncem a stěnou potrubí, kombinovaném s závitovým spojením na druhé straně. Ocelový materiál poskytuje vysokou odolnost proti korozi a mechanickou pevnost, což ji způsobuje vhodnou pro agresivní média a prostředí s vysokou vlhkostí. Její integrace do systému by měla zahrnovat úvahu o tepelné expanzi a kontrakci, aby se zabránilo namáhání spojek. Doba trvanlivosti spojky je ovlivněna kvalitou instalace, frekvencí tlakových pulsů a chemickým složením přepravovaných médií.

Služba a provoz

Při pravidelných kontrolech systému zkontrolujte spojku na známky netěsnosti, koroze nebo mechanické poškození. Ujistěte se, že zasunutelný konec zůstává plně stlačený a závit je neporušený. V technické dokumentaci nejsou uvedena konkrétní období servisu, ale jakákoli viditelná opotřebení nebo problémy s výkonem by měly vyvolat okamžitou kontrolu a, pokud je to nutné, výměnu.

Nejčastější otázky

Může být tato spojka použita s měděnými potrubími?
Ne, je specificky navržena pro ocelová potrubí a nemusí zajistit spolehlivé spojení s mědí kvůli rozdílům ve vlastnostech materiálu.

Jaká je maximální povolená teplota pro trvalý provoz?
Spojka je vyhodnocena pro trvalý provoz až do +85 °C, s krátkodobou expozicí až do +120 °C.

Je pro závitové spojení vyžadován těsnicí prostředek?
Těsnicí prostředek není vyžadován, pokud jsou spojovací plochy čisté a neporušené. Může být však použit k zlepšení těsnosti a prevenci úniků.

Může být tato spojka použita ve vakuovém systému?
Není vhodná pro vakuové podmínky, protože její návrh neuvažuje s požadavky na těsnost při záporném tlaku.
