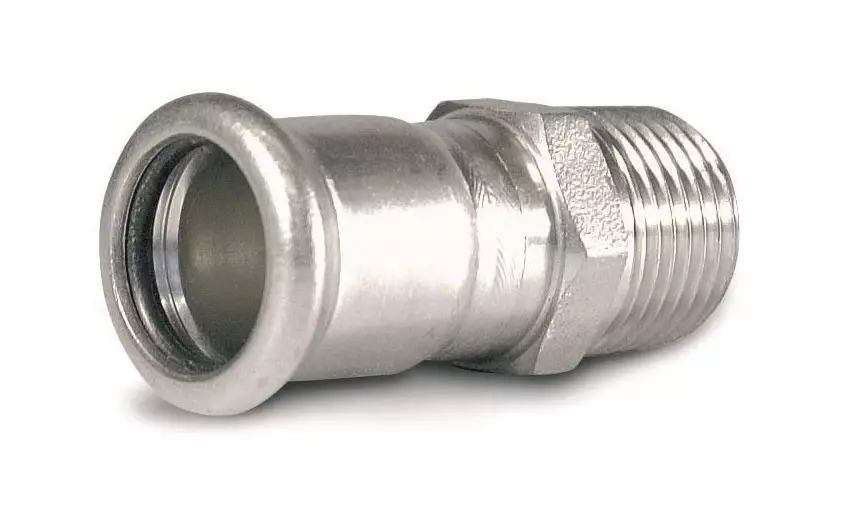

Průchodka - vnější závit - N - 35mm-R6/4"

Detailní popis produktu

Tato stlačovací spojka s vnějším závitem je běžně používána v obytných i komerčních budovách pro spojení stlačovacího potrubí s šroubením v otopných, instalatérských a průmyslových systémech. Zaručuje spolehlivé spojení v prostředích, kde je vyžadována odolnost proti korozi a vysoké teplotě. Spojka se často používá v uzavřených systémech jako je podlahové vytápění, topná okruha a hasicí systémy. Instalatéři pracující na systémech vystavených kolísajícím teplotám a tlakům najdou tento prvek vhodný pro jeho určené využití.

Spojka je navržena tak, aby byla stlačena na nerezové trubce o průměru 35 mm pomocí certifikovaného stlačovacího nástroje. Vnější závit umožňuje přímé spojení s ventily, měřiči nebo jinými šroubením. Je důležité, aby konec trubky byl správně připraven a bez hrubek nebo poškození před stlačením, aby bylo zajištěno netěsnost. Hloubka stlačení je zajištěna hloubkoměrem během instalace.

Technické parametry

Materiál	Nerezová ocel sorta 1.4404 (AISI 316L), EPDM těsnicí kroužek
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN81.3516
Značka	IVAR

Prováděcí teplotní rozsah sahá od -20 °C až do +85 °C, s maximální povolenou teplotou +120 °C. To z ní činí vhodnou jak pro studené, tak pro teplé vodní aplikace, stejně jako pro solární a průmyslové systémy. Jmenovitý tlakový stupeň PN 16 znamená, že spojka dokáže odolat vnitřnímu tlaku až do 16 bar při referenčních podmínkách. Tyto parametry jsou klíčové při výběru spojek pro konkrétní systémové návrhy a musí být přizpůsobeny provozním požadavkům systému.

Instalace a spojení

Pro instalaci spojky začněte tím, že nerezovou trubku přestřihněte na požadovanou délku pomocí vhodného trubkového stříhátko. Ujistěte se, že řezaná plocha je hladká a bez nečistot. Vložte trubku do spojky až do okamžiku, kdy její konec dotkne vnitřního ramene spojky. Použijte stlačovací nástroj kompatibilní s velikostí spojky a aplikujte tlak podle pokynů výrobce. Po stlačení zkontrolujte, zda hloubkoměr dosáhl 54 mm. Zkontrolujte, zda nenastala žádná viditelná nerovnováha nebo poškození. Běžné chyby instalace zahrnují použití necertifikovaných stlačovacích nástrojů, nesprávné zarovnání trubky v rámci spojky nebo pokus o opakované použití spojky po stlačení.

Kompatibilita a příslušenství

Tato spojka je kompatibilní s nerezovými trubkami o průměru 35 mm téhož materiálového třídy a se standardními šroubením. Pro dokončení instalace ujistěte, že strana se šroubením je spojena s odpovídajícím závitem. Další komponenty, jako jsou ventily, tlakové regulátory a průtokoměry, mohou být potřeba v závislosti na konfiguraci systému. Související produkty by měly být vybrány podle jejich materiálové kompatibility a provozních parametrů.

Technický pozadí pro projektanty

Spojka funguje na principu mechanické komprese, kde stlačovací nástroj deformuje stěnu trubky kolem těla spojky, aby vytvořil těsné spojení. Konstrukce z nerezové oceli poskytuje vysokou odolnost proti korozi a tepelnému roztažení, což z ní činí vhodnou pro dlouhodobé použití v agresivních prostředích. EPDM těsnicí kroužek poskytuje flexibilní těsnicí rozhraní, které kompenzuje malé nerovnováhy a udržuje integritu při různých zatíženích. Výkon systému závisí na správné instalaci, materiálové kompatibility a dodržení limitů tlaku a teploty.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučovány, aby bylo zajištěno, že spojení zůstává neporušené a bez známek netěsnosti nebo mechanického namáhání. Pravidelné údržby jsou nad rámec těchto kontrol nepotřeba. Pokud je detekována netěsnost, spojka by měla být nahrazena, protože opakované stlačení není povoleno. Během provozu se vyhýbejte nadměrným mechanickým zátěžím nebo vibracím, které by mohly ohrozit spojení.

Nejčastější otázky

Může být tato spojka použita ve solárních otopných systémech?
Ano, rozsah prováděcí teploty a materiálové vlastnosti z ní činí vhodnou pro solární aplikace, kde mohou být teploty vyšší než okolní.

Je kompatibilní s nástroji jiných výrobců?
Pouze nástroje certifikované pro použití s IVAR stlačovacími spojkami by měly být použity, aby bylo zajištěno bezpečné a netěsné spojení.

Jaká je maximální povolená teplota pro tuto spojku?
Spojka je určena pro provoz až do +85 °C, s maximální povolenou teplotou +120 °C po dobu krátké doby.

Může být spojka znovu použita po stlačení?
Ne, jakmile je spojka stlačena, nemůže být znovu použita. Jakákoli poškozená nebo špatně stlačená spojka musí být nahrazena novou.
