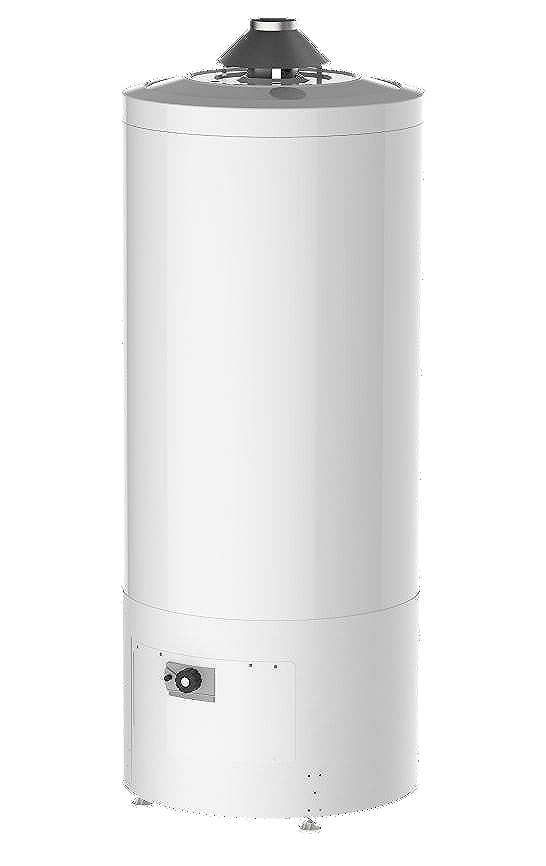

QUADROFLEX QF 120SKO
Kód: 2132022701Detailní popis produktu
Stacionární svislé plynové ohřívače vody se často instalují v kuchyních, sklepích a technických prostorech bytových a komerčních budov. Model QUADROFLEX QF 120SKO je navržen pro integraci do centrálních topných systémů, kde je vyžadováno vyhrazené zásobování teplou vodou. Instalatéři často setkávají s těmito jednotkami při novostavbách a rekonstrukcích, kde omezený prostor vyžaduje svislé upevnění. Systém vyžaduje správné odvětrání a vedení komína, aby byla zajištěna bezpečná funkce a dodržení stavebních předpisů.
Při instalaci tohoto typu ohřívače vody musí technici zohlednit infrastrukturu plynového přívodu, možnosti vedení komína a elektrické připojení. Cylindrický design jednotky umožňuje kompaktní instalaci při zachování dostatečné kapacity pro potřeby teplé vody. Energetická účinnost a bezpečnostní funkce zajišťují vhodnost pro jak jednotlivé domácnosti, tak vícepodlažní budovy.
Technické parametry
| Typ plynu | zemní plyn |
|---|---|
| Maximální provozní teplota | 80 C |
| Maximální tlak v nádrži | 6 bar |
| Tlak plynu na vstupu | 20/25 mbar |
| Výkon | 2,2 kW |

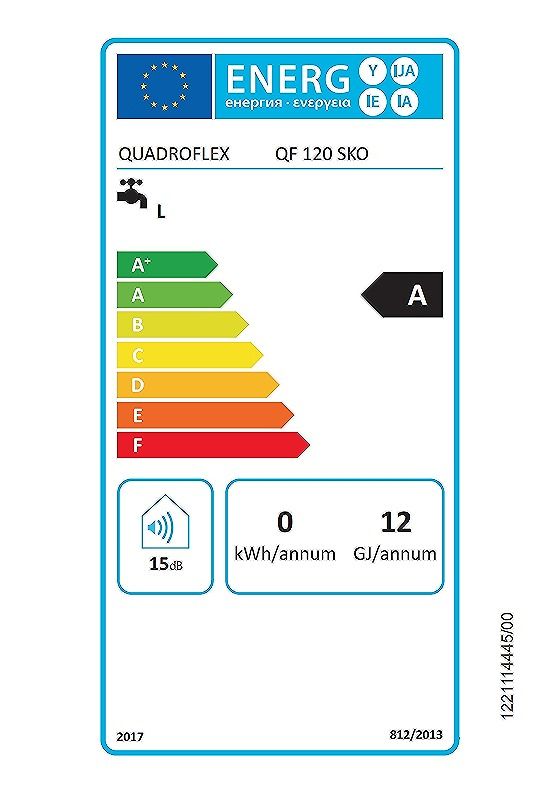

| Tržní třída energetické účinnosti ERP | A |
| Výška | 1380 mm |
| Průměr | 515 mm |
| Záruka | 2 roky |
| Hmotnost netto | 49 kg |
| Design ohřívače | Kulatý |
| Typ instalace | stacionární svislý |
| EAN | 5995935906303 |
| Kód | 2132022701 |
| Značka | QUADROFLEX |
Výkon 2,2kW a maximální teplota 80°C určují kapacitu systému pro zásobování teplou vodou. Maximální tlak v nádrži 6 bar ukazuje na konstrukční sílu nádoby, zatímco tlak plynu na vstupu 20/25 mbar specifikuje požadované podmínky plynového přívodu. Tyto parametry jsou klíčové pro správné rozměření systému a jeho integraci do stávající infrastruktury.
Instalace a připojení
Instalace vyžaduje svislé upevnění na stabilní plochu s dostatečným místem pro údržbu a vedení komína. Rozměry válcové nádrže (výška 1380 mm, průměr 515 mm) je třeba zohlednit při plánování prostoru. Plynové připojení musí být provedeno podle STN EN 89:2015 s kontrolou tlaku 20/25 mbar. Možnosti odvětrání zahrnují přímé odvětrání do místnosti, připojení k komínu nebo instalaci přes stěnu. Běžné chyby při instalaci zahrnují nesprávné těsnění komína a nesprávné nastavení tlaku plynu.
Technici by měli ověřit tloušťku nádrže 2 mm a zajistit správné upevnění jednotky o hmotnosti 49 kg. Piezoelektrický zapalovací systém vyžaduje stabilní elektrické připojení. Před uvedením do provozu je třeba zkontrolovat funkci tlakového pojistného ventilu a potvrdit správnou instalaci kondenzátového sběrače.
Kompatibilita a příslušenství
Tento ohřívač vody je navržen pouze pro použití s systémy na zemní plyn. Vyžaduje kompatibilní plynové potrubí s vhodnou regulací tlaku. Pro správné odvětrání mohou instalatéři potřebovat použít adaptéry pro komín nebo sady pro odvětrání přes stěnu v závislosti na konfiguraci budovy. Kulatý design umožňuje úspornou instalaci v technických místnostech a kuchyních.
Technický popis pro projektanty
QUADROFLEX QF 120SKO pracuje spalováním zemního plynu k ohřevu vody v nádrži z oceli o tloušťce 2 mm s emálovým povlakem. Magnéziová anoda pomáhá předcházet vnitřní korozi. Kulatý tvar optimalizuje rozdělení tepla a minimalizuje tepelné vrstvení. Systém se integruje do standardních plynových sítí a vyžaduje správné odvětrání pro bezpečnou funkci. Struktura nádrže je zajištěna maximálním tlakem 6 bar, což ovlivňuje dlouhodobou výkonnost a bezpečnost.
Piezoelektrický zapalovací systém eliminuje potřebu externího zdroje energie pro zapalování. Kondenzátový sběrač pomáhá řídit kyselé vedlejší produkty spalování. Účinnost systému je zajištěna vhodnou izolací a pravidelnou údržbou tlakového pojistného ventilu a komína.
Údržba a provoz
Pravidelná údržba zahrnuje kontrolu funkce tlakového pojistného ventilu a inspekci komína na případné zácpy. Dvouletá záruka pokrývá výrobní závady, ale nezahrnuje běžnou údržbu. Technici by měli ověřit, že tlak plynu zůstává v rozmezí 20/25 mbar během provozu. Magnéziovou anodu je třeba pravidelně kontrolovat na známky vyčerpání.
Nejčastější otázky
Může být QUADROFLEX QF 120SKO připojen k systému na tekutý plyn (LPG)?
Ne, tento model je navržen pouze pro provoz na zemní plyn podle technických specifikací.
Jaké jsou minimální požadavky na volný prostor při instalaci?
Specifikace neposkytují přesné požadavky na volný prostor, ale je třeba dodržet standardní průmyslové pokyny pro plynové spotřebiče.
Je tento ohřívač vody vhodný pro vysoké budovy?
Ano, svislý design a možnosti odvětrání z něj dělají vhodný produkt pro vícepodlažní budovy s vhodnými řešeními pro odvětrání.
Jak je napájen zapalovací systém?
Piezoelektrický zapalovací systém nemá potřebu externího zdroje energie pro provoz.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Ohřívače vody | Plynové ohřívače vody |
|---|---|
| Hmotnost: | 49 kg |
| EAN: | 5995935906303 |
| Druh plynu: | zemný plyn |
| Max. prevádzková teplota: | 80 C |
| Max. povolený tlak nádrže: | 6 bar |
| Vstupný tlak plynu: | 20/25 mbar |
| Výkon: | 2,2 kW |
| Energetická trieda ERP: | A |
| Výška: | 1380 mm |
| Priemer: | 515 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 49 kg |
| Dizajn ohrievača: | Okrúhly |
| Montáž ohrievača: | stacionárna zvislá |
