QUADROFLEX QF 150SKO

Kód: 2132122700
naparovana cena na magic
–12 %
82238 quadroflex qf 150sko
–12 % 16 038 Kč / ks 19 727 Kč včetně DPH Měrná cena:

Detailní informace

Detailní popis produktu

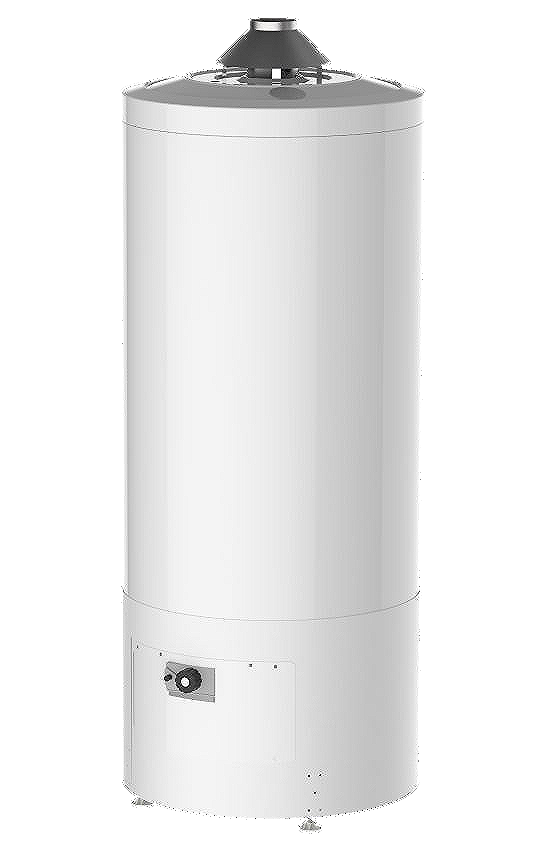

Plynový ohřívač vody QUADROFLEX QF 150SKO se často instaluje v bytových a komerčních budovách, kde je potřeba kompaktního a vysokoodbytného plynového ohřívače vody. Je vhodný pro centrální otopné soustavy, které používají zemní plyn jako hlavní palivo. Cylindrický design umožňuje svislé upevnění v technických místnostech, kotelnu nebo podlahových prostorech. Jednotka je určena pro trvalou instalaci a vyžaduje stabilní povrch pro upevnění a správné větrání pro odvod spalin. Kapacita 150L z něj dělá ideální řešení pro střední až velké domácnosti nebo malé komerční aplikace, kde je důležitý konstantní zásobování teplou vodou. Soustava musí být integrována s plynovou linkou, vodovodním přívodem a odvodovým systémem podle místních předpisů.

Při instalaci musí být jednotka připojena k plynové lince s tlakem 20/25 mbar a k vodovodnímu systému, který udržuje maximální tlak nádrže 6 bar. Spaliny lze směrovat přes komína, stěnové proříznutí nebo přímo do místnosti, v závislosti na rozložení budovy a požadavcích na větrání. Piezoelektrický zapalovací systém zajistí spolehlivý start bez potřeby externího zdroje energie. Nádrž je glazovaná, aby se zabránilo korozi, a obsahuje magnéziový anod, který prodlužuje životnost. Nádrž z oceli o tloušťce 2 mm je navržena tak, aby odolala vnitřnímu tlaku a tepelnému roztažení během provozu.

Technické parametry

Druh plynuzemní plyn
Max. provozní teplota80 C
Max. povolený tlak nádrže6 bar
Tlak vstupu plynu20/25 mbar
Výkon2,2 kW
Třída energetické účinnosti ERPA
Výška1580 mm
Průměr515 mm
Záruka2 roky
Hmotnost netto49 kg
Konstrukce ohřívačeKulatá
Typ montážestacionární svislá
EAN5995935906327
Kód2132122700
ZnačkaQUADROFLEX
Technické parametry jsou základní pro rozměrování systému a kontrolu kompatibility. Výkon 2,2 kW určuje výkonnost otopné soustavy, zatímco maximální povolený tlak nádrže 6 bar musí být v souladu s vodovodním systémem. Maximální provozní teplota 80 °C musí být zohledněna při výběru komponentů, jako jsou ventily a izolace. Tlak plynového přívodu 20/25 mbar je typický pro systémy na zemní plyn a musí být ověřen na místě instalace.

Instalace a připojení

Instalační postup začíná zabezpečením jednotky ve svislé poloze na rovné ploše. Nádrž musí být připojena k vodovodnímu systému přívodním a odvodním potrubím o průměru 1/2 palce s vhodnými závitovými typy. Musí být nainstalován pojistný ventil pro ochranu proti přetlaku. Plynová linka musí být připojena pomocí certifikovaného plynového potrubí s regulátorem tlaku nastaveným na 20/25 mbar. Odvodový systém musí být připojen podle vybrané metody odvodu (místnost, komín nebo stěna). Běžné chyby při instalaci zahrnují nesprávné nastavení plynového tlaku, nedostatečné větrání odvodového systému a nesprávné upevnění, které může způsobit zatížení nádrže. Jednotka musí být otestována na netěsnosti a správnou funkci před uvedením do provozu.

Kompatibilita a příslušenství

Plynový ohřívač vody QUADROFLEX QF 150SKO je kompatibilní se standardními plynovými systémy a centrálními otopnými instalacemi. Vyžaduje certifikovaný plynový připojovací soubor, včetně regulátoru tlaku a plynového ventilu. Další příslušenství, jako je odvodová trubka, adaptéry pro komín nebo soubory pro stěnové proříznutí, mohou být potřeba v závislosti na zvolené metodě odvodu. Může být také potřeba tlakový manometr a náplňová nádoba pro udržení stabilního systémového tlaku. Pro tuto verzi nejsou k dispozici související produkty.

Technický popis pro projektanty

Plynový ohřívač vody QUADROFLEX QF 150SKO pracuje na principu přímého plynového ohřevu, při kterém hořák ohřívá vodu uvnitř nádrže. Nádrž je vyrobena z oceli o tloušťce 2 mm a je glazovaná, aby se zabránilo korozi. Je zahrnut magnéziový anod, který chrání proti vnitřní korozi způsobené nečistotami ve vodě. Piezoelektrický zapalovací systém eliminuje potřebu externího zdroje energie, což z něj dělá vhodné řešení pro mimo síťové nebo nouzové topné aplikace. Jednotka musí být integrována do uzavřeného systému s pojistným ventilem a náplňovou nádobou pro řízení tepelného roztažení a tlakových kolisací. Účinnost jednotky je ovlivněna kvalitou plynového přívodu, větráním odvodového systému a tvrdostí vody.

Servis a provoz

Pravidelný servis zahrnuje kontrolování plynového tlaku, inspekci odvodového systému na případné zácpy a ověření funkce pojistného ventilu. Magnéziový anod by měl být pravidelně kontrolován a případně vyměněn, aby se zabránilo korozi nádrže. Jednotka nepožaduje plánované servisní intervaly mimo záruční dobu 2 roky. Během provozu by měl být systém sledován na neobvyklé zvuky, tlakové kolisace nebo známky netěsnosti. Vestavěný sběrač kondenzátu musí být pravidelně vyprázdněn, aby se zabránilo přetečení a poškození systému.

Nejčastější otázky

Může být plynový ohřívač vody QUADROFLEX QF 150SKO připojen k plynové lince?
Ano, jednotka je speciálně navržena pro provoz na zemní plyn s přívodním tlakem 20/25 mbar. Nemůže být použita s jinými typy plynů bez úpravy.

Jaká je maximální teplota vody, kterou nádrž vydrží?
Maximální provozní teplota je 80 °C. Překročení této teploty může poškodit vnitřní komponenty a zkrátit životnost nádrže.

Je nádrž odolná proti korozi?
Nádrž je glazovaná a obsahuje magnéziový anod pro ochranu proti vnitřní korozi. Pravidelná inspekce anodu se doporučuje pro zajištění dlouhodobého výkonu.

Může být odvod spalin proveden přes stěnu?
Ano, jednotka podporuje odvod spalin přes komín, stěnové proříznutí nebo přímo do místnosti. Vybraná metoda musí být v souladu s místními předpisy na větrání.

Dokumenty ke stažení

Doplňkové parametry

Kategorie: Produkty | Ohřívače vody | Plynové ohřívače vody
Hmotnost: 49 kg
EAN: 5995935906327
Druh plynu: zemný plyn
Max. prevádzková teplota: 80 C
Max. povolený tlak nádrže: 6 bar
Vstupný tlak plynu: 20/25 mbar
Výkon: 2,2 kW
Energetická trieda ERP: A
Výška: 1580 mm
Priemer: 515 mm
Záruka: 2 rokov
Hmotnosť netto: 49 kg
Dizajn ohrievača: Okrúhly
Montáž ohrievača: stacionárna zvislá
