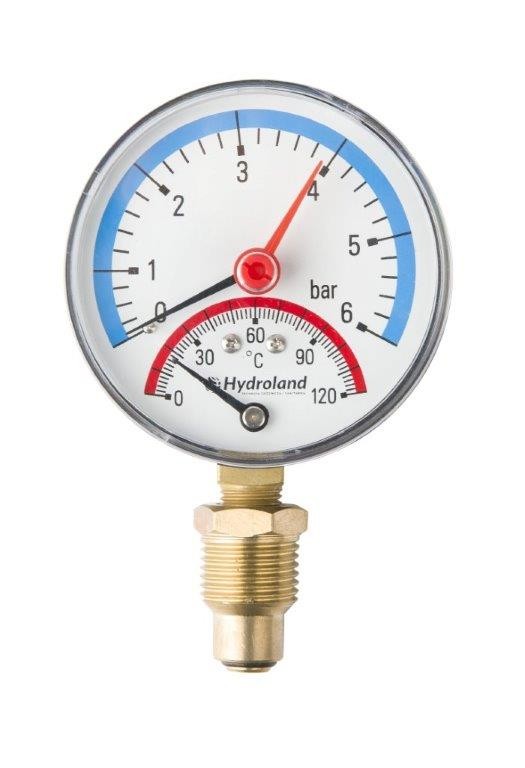

Radialní termomanometr 0°C - 120°C 0 - 6 bar, 80 mm

Detailní popis produktu

Radialní termomanometry jsou nezbytné v otopných a sanitárních systémech, kde je potřeba současně monitorovat teplotu a tlak. Často se používají v obytných i komerčních budovách, zejména v systémech s tepelnými čerpadly, podlahovým vytápěním a kotlovými okruhy. Instalatéři tyto přístroje často potkávají v čerpadlových skupinách a rozdělovačích, kde přesné měření je klíčové pro výkon a diagnostiku systému. Radialní design umožňuje montáž do úzkých prostor, přičemž zůstává ciferník přehledně svislý pro snadné čtení.

Tyto přístroje se často vyskytují v systémech, kde omezený prostor neumožňuje použití větších osových měřicích přístrojů. Kompaktní konstrukce z ABSu zajišťuje odolnost bez přílišné hmotnosti, což je vhodné pro instalace, kde hrozí vibrace nebo mechanické namáhání. Velikost ciferníku 80 mm přináší kompromis mezi viditelností a úsporností místa, což je ideální pro použití v panelových nebo stěnových montážích.

Technické parametry

Typ	Radialní termomanometr
Teplotní rozsah	0–120°C
Tlakový rozsah	0–6 bar
Diametr ciferníku	80 mm
Tělo	ABS, akrylové okno
Třída přesnosti	2,5
Připojení	1/2 palce x 1/4 palce zespoda (radialní)
Záruka	2 roky
EAN	5900308749999
Kód	TERMAN.80.1/2 6 B
Značka	Hydroland

Teplotní rozsah 0°C až 120°C a tlakový rozsah 0 až 6 bar zajišťuje, že tento termomanometr je vhodný pro širokou škálu otopných a sanitárních aplikací. Třída přesnosti 2,5 zaručuje spolehlivá měření pro monitorování a diagnostiku systému. Velikost ciferníku 80 mm umožňuje jasné čtení bez přílišného zabírání místa, což je ideální pro použití v kompaktních instalacích, jako jsou rozdělovače a čerpadlové skupiny.

Montáž a připojení

Radialní termomanometr se montuje s připojením zespoda, přičemž ciferník zůstává svislý pro snadné čtení. Velikost připojení je 1/2 palce vnější závit pro tlakový port a 1/4 palce vnější závit pro teplotní port. Je důležité zajistit, že porty jsou správně zarovnány s komponentami systému a že závity jsou plně zapojeny, aby se zabránilo únikům. Běžné chyby při montáži zahrnují nesprávnou orientaci, která může omezit čitelnost, a nedostatečné použití vhodných těsnících materiálů, jako je PTFE pásko nebo těsnicí pasta. Tělo z ABSu je lehké a vhodné pro montáž na kovové nebo plastové panely, ale je třeba se vyhnout přetížení montážních prvků, aby nedošlo k deformaci.Kompatibilita a příslušenství Tento termomanometr je kompatibilní se standardními otopnými a sanitárními systémy, které používají připojení s 1/2 palce a 1/4 palce závity. Často se používá v kombinaci s rozdělovači, čerpadlovými skupinami a kotlovými okruhy. Pro montáž jsou potřeba standardní nástroje, jako jsou kleště a šroubovák. K základnímu provozu nejsou potřeba žádná další příslušenství, ale doporučuje se použít těsnící materiály, jako je PTFE pásko nebo těsnicí pasta, aby bylo zajištěno těsné připojení. Je důležité ověřit, že systémový tlak a teplota nepřekročí provozní rozsah přístroje, aby nedošlo k poškození.Technický pozadí pro projektanty Termomanometr měří teplotu prostředí pomocí termočlenu a tlak pomocí Bourdonovy trubky nebo podobného mechanismu. ABS tělo poskytuje dobré odolnosti vůči mechanickému namáhání a střední chemické expozici, což je vhodné pro většinu otopných a sanitárních prostředí. Akrylové okno je průhledné a odolné, což umožňuje jasné čtení ciferníku. Radialní orientace zajišťuje, že přístroj lze instalovat do úzkých prostor, přičemž zůstává uživateli zřetelný pohled. Třída přesnosti 2,5 znamená, že měření jsou v rozmezí ±2,5 % plného měřícího rozsahu, což je dostatečné pro většinu aplikací monitorování systému. Integrace do systému by měla být plánována tak, aby se přístroj neexponoval přímému slunci nebo extrémním teplotním změnám, které mohou ovlivnit přesnost měření.Služba a provoz Termomanometr vyžaduje minimální údržbu díky své odolné konstrukci a uzavřeným vnitřním komponentům. Je důležité pravidelně kontrolovat připojení na úniky a zajistit, že ciferník zůstává čistý a bez nečistot. Výrobce poskytuje dvouletou záruku, která pokrývá vady materiálu a výroby. Nejsou požadovány plánované intervaly údržby, ale přístroj by měl být kontrolován během pravidelné údržby systému. Pokud se měření jeví jako nesrovnalá nebo nepřesná, přístroj by měl být kalibrován podle pokynů výrobce.Nejčastější otázky

Může být tento termomanometr nainstalován ve svislé poloze?
Ano, radialní design umožňuje montáž ve svislé poloze s připojením zespoda a ciferníkem svislým pro snadné čtení.

Je termočlen vhodný pro použití s glykolovými kapalinami?
Ano, tělo z ABSu a standardní termočlen jsou vhodné pro použití s glykolovými kapalinami běžně používanými v otopných a sanitárních systémech.

Může být termomanometr použit v exteriéru?
Není vhodný pro venkovní použití kvůli nedostatku odolnosti proti počasí. Přístroj by měl být nainstalován v chráněném prostoru, aby se zabránilo vystavení vlhkosti a extrémním teplotám.

Jaká je maximální dovolená přetlaková hodnota?
Přístroj je navržen pro kontinuální provoz v rozmezí 0–6 bar. Krátkodobé přetlakové hodnoty mimo tento rozsah mohou ovlivnit přesnost nebo způsobit poškození.
