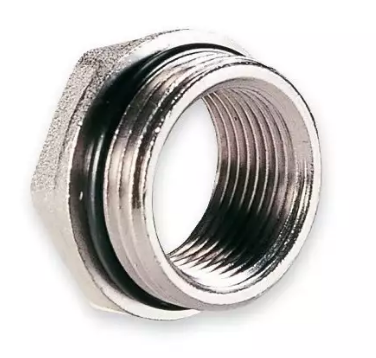

Redukce, 1 palce M x 1/2 palce F IVAR.AC 602 N
Kód: 500670Související produkty
Detailní popis produktu
V multidisciplinárních instalacích, jako jsou otopné systémy, průmyslové potrubní rozvody a komerční vodovodní sítě, je při zachování integrity systému nutné zmenšovat průměry potrubí. Tato redukce z mosazi s niklovým povlakem umožňuje bezproblémové přechody mezi většími a menšími průměry potrubí, zajišťuje kompatibilitu mezi komponenty s různými závitovými rozměry. Instalatéři pracující na centrálních otopných okruzích, rozvodech teplé vody nebo systémech odstředivých čerpadel si tuto redukci užitečnou najdou tam, kde jsou potřeba změny rozměrů bez poškození průtoku nebo tlakových parametrů.
Korektní výběr této redukce závisí na hydraulických požadavcích systému, včetně průtokových množství a tlakových podmínek. Redukce je vhodná pro použití v uzavřených systémech i otevřených vodních okruzích, kde jsou očekávány tepelné dilatace a kontrakce. Niklový povlak poskytuje zvýšenou odolnost proti korozi, činí ji vhodnou pro prostředí se střední chemickou expozicí a kolísajícími teplotami.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,053 kg |
| Kód | 500670 |
| Značka | IVAR |
Mez provozní teploty +120 °C a nominální tlaková klasifikace PN 10 definují podmínky, za nichž lze redukci bezpečně použít. Tyto parametry jsou klíčové pro určení vhodnosti pro systémy teplé vody a otopné aplikace. Materiál, mosaz CW617N s niklovým povlakem, zajišťuje mechanickou pevnost a odolnost proti opotřebení, zatímco EPDM těsnící kroužek poskytuje spolehlivé těsnění v prostředí vlhkosti a tepla.
Montáž a připojení
Při montáži této redukce zkontrolujte, zda jsou oba závity čisté a nepoškozené. Na mužský závit nanesete vhodný těsnicí prostředek nebo PTFE pásku, aby byl spoj netěsný. Redukce se připojuje k vnějšímu závitům 1 palce a vnitřnímu závitům 1/2 palce, což z ní činí ideální pro přechod mezi různými průměry potrubí v systému. Před utažením ověřte, že O-kroužek je správně umístěný a nepoškozený. Vyhněte se přetížení, které může poškodit závity nebo těsnící plochu. Běžné chyby při montáži zahrnují nesprávný typ závitů nebo chybné těsnící metody, což může vést k únikům nebo předčasnému poškození.
Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními mosaznými a ocelovými potrubími a příslušenstvím s odpovídajícími závitovými rozměry. Často se používá spolu s ventily, čerpadly a potrubními přechody v otopných a potrubních systémech. Pro optimální těsnost zkontrolujte, že EPDM O-kroužek je v pořádku a nepoškozený. Další komponenty, jako jsou přechody, tyče nebo závitové adaptéry, mohou být potřeba v závislosti na konkrétní montážní konfiguraci. Pro tento model nejsou k dispozici žádné alternativní produkty.
Technický pozadí pro projektanty
Redukce zajišťuje mechanický přechod mezi dvěma průměry potrubí, přičemž zachovává strukturní integritu systému a umožňuje změnu rozměrů. Konstrukce z mosazi s niklovým povlakem poskytuje vysokou tahovou pevnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití v vlhkém a teplém prostředí. EPDM O-kroužek přispívá k účinnosti těsnění a je odolný vůči tepelnému cyklování. Účinnost systému je ovlivněna hladkou vnitřní geometrií redukce, která minimalizuje turbulence a ztrátu tlaku. Mosazná slitina CW617N je vybrána pro svůj kompromis mezi odolností a pracovatelností během výroby a montáže.
Údržba a provoz
Při pravidelných kontrolech systému zkontrolujte redukci na známky úniku, poškození závitů nebo koroze. Ujistěte se, že O-kroužek zůstává nepoškozený a bez deformace. Pro tento komponent nejsou definovány konkrétní intervaly údržby, ale pokud zjistíte jakékoliv nedostatky, které by mohly ohrozit bezpečnost systému, redukci vyměňte. V případě vysokých teplot nebo tlaků doporučujeme pravidelné sledování, aby byla zajištěna bezporuchová funkce.
Nejčastější otázky
Může být tato redukce použita v systémech teplé vody?
Ano, je vhodná pro systémy teplé vody pracující do +120 °C a pod tlakem PN 10.
Je možné vyměnit EPDM O-kroužek?
O-kroužek je součástí montované redukce a není navržen pro samostatnou výměnu.
Jaký těsnicí způsob doporučujete při montáži?
Na mužský závit nanesete těsnicí prostředek nebo PTFE pásku, aby byl spoj netěsný.
Může být tato redukce použita v parních systémech?
Není vhodná pro parní systémy, protože provozní teplota a tlak přesahují její konstrukční limity.
Doplňkové parametry
| Kategorie: | Redukce |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.053 kg |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 1" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:56:26 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
