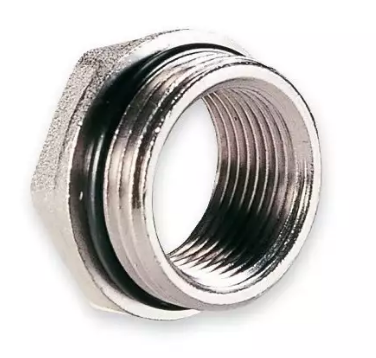

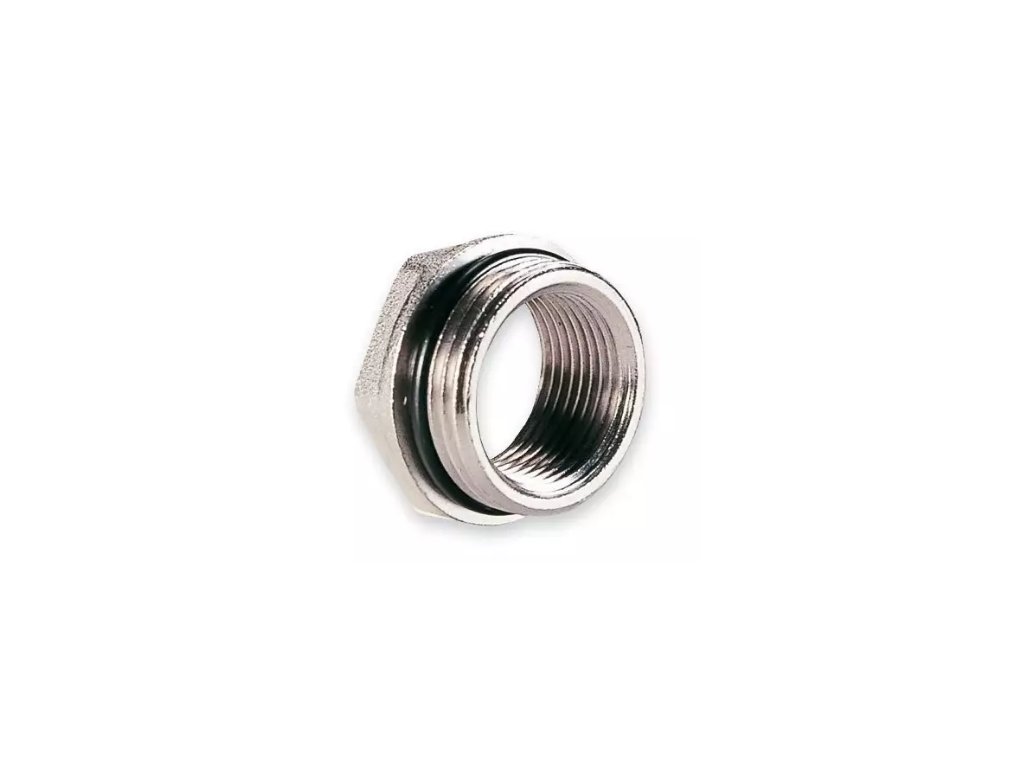

Redukce, 5/4 palce M x 1/2 palce F IVAR.AC 602 N
Kód: 500907Související produkty
Detailní popis produktu
Redukce jsou základními komponenty v potrubních systémech, kde se mění průměry potrubí mezi spojenými částmi. Tato redukce z mosazi s niklovým povlakem se běžně používá ve vytápěcích systémech v bytech i komerčních objektech, v rozdělovacích sítích teplé vody a v průmyslových potrubních aplikacích. Zajišťuje bezpečné, netěsné přechody mezi různými závitovými rozměry v systémech s provozními teplotami až do +120 °C a nominálními tlakovými klasifikacemi PN 10. Montéři se s tímto adaptérem často setkávají při přizpůsobování potrubních úseků mezi různými zařízeními nebo při úpravách systému.
Pro správné vybrání redukce je důležité zohlednit hydraulické požadavky systému, včetně průtoku, ztrát tlaku a kompatibility s ostatními komponentami. Niklový povlak poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Tento adaptéru je určen pro použití s tuhými potrubními systémy a není navržen pro aplikace s vysokou vibrací nebo vysokou flexibilitou.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,136 kg |
| Kód | 500907 |
| Značka | IVAR |
Montáž a připojení
Pro montáž redukce zarovnejte mužský závit 5/4 palce s odpovídajícím ženským závitem na potrubí nebo komponentě. Před utažením naneste na mužský závit vhodný těsnicí prostředek nebo PTFE pásku. Ujistěte se, že ženský závit 1/2 palce je pevně připojen k odpovídajícímu mužskému závitům. Zkontrolujte rovnoběžnost a rovnoměrné utažení, aby nedošlo ke zvýšenému namáhání spojení. Běžné chyby při montáži zahrnují přetížení, které může poškodit závity nebo sedlovou plochu, a nedostatečné utažení, které může vést k únikům. Vždy ověřte integritu spojení po montáži vizuální kontrolou na známky úniku a spusťte tlakovou zkoušku, pokud je to vyžadováno návrhem systému.Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními měděnými a ocelovými potrubími, stejně jako s jinými mosaznými adaptéry s niklovým povlakem ve vytápěcích a potrubních systémech. Doporučuje se kombinovat ji s vhodným těsnicím kroužkem nebo těsnicím prstenem, aby byla zajištěna těsnost spojení. Další komponenty, jako jsou přípojky, ventily nebo kompenzátory, mohou být potřeba v závislosti na rozvrhu systému. Související produkty mohou zahrnovat podobné mosazné adaptéry s niklovým povlakem a těsnicí materiály.Technický pozadí pro projektanty
Tato redukce slouží jako mechanický přechod mezi dvěma potrubními částmi různých průměrů. Mosazná slitina CW617N poskytuje dobré pevnostní vlastnosti, tepelnou vodivost a odolnost proti korozi v mokrém prostředí. Niklový povlak zlepšuje tyto vlastnosti a zabraňuje povrchové oxidaci. Při integraci do systému by měla být redukce umístěna tak, aby minimalizovala namáhání způsobené tepelnou dilatací nebo kontrakcí. Dlouhodobá spolehlivost závisí na správné montáži, správném těsnění a vyhýbání se vystavení nekompatibilním médiím nebo nadměrnému mechanickému namáhání.Služba a provoz
Pravidelné vizuální kontroly jsou doporučeny k zjištění známek koroze, opotřebení nebo úniků. Sedlové plochy a závity by měly zůstat čisté a nepoškozené. Pokud je redukce součástí tlakového systému, měly by být pravidelně prováděny tlakové testy k ověření integrity spojení. V technické dokumentaci nejsou stanoveny plánované intervaly údržby; však jakékoliv problémy ovlivňující těsnost nebo konstrukční integritu by měly být okamžitě vyřešeny.Nejčastější otázky
Může být tato redukce použita ve systémech teplé vody?
Ano, je vhodná pro systémy teplé vody pracující při teplotách až do +120 °C a nominálním tlaku PN 10.
Jaký těsnicí materiál je použit v této redukci?
Redukce obsahuje EPDM těsnicí kroužek pro těsnění spojení mezi mužským závitem 5/4 palce a ženským závitem 1/2 palce.
Je tato redukce kompatibilní s měděným potrubím?
Ano, je vhodná pro použití s měděným potrubím, pokud jsou závity správně zarovnány a těsněny.
Může být tato redukce použita v opačném směru?
Není doporučeno používat redukci v opačném směru, protože je navržena pro jednosměrnou montáž s určenými rozměry závitů.
Doplňkové parametry
| Kategorie: | Redukce |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.136 kg |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
