Redukce, 5/4 palce M x 3/4 palce Ž IVAR.AC 602 N
Kód: 500909Související produkty
Detailní popis produktu

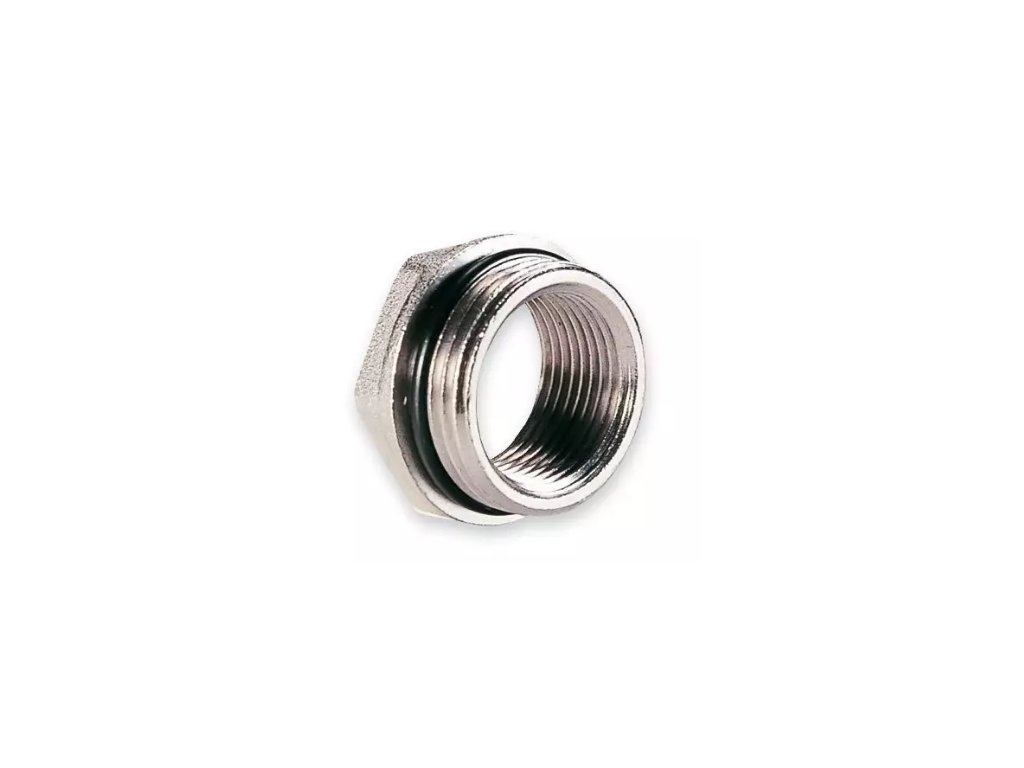

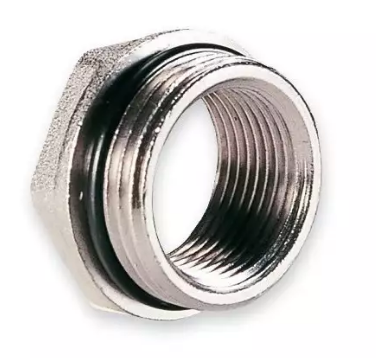

Tato redukce z mosazi s niklovým povlakem se běžně používá ve vytápěcích, potrubních a sanitárních systémech, kde je potřeba přechod mezi různými průměry potrubí. Je vhodná pro instalaci v obytných, komerčních a průmyslových budovách, včetně centrálních vytápěcích systémů, oběhů teplé vody a podlahového vytápění. Přípojka je navržena pro systémy s nominálním tlakem až PN 10 a pracovními teplotami až +120 °C. Ideální je pro spojování komponent, jako jsou ventily, radiátory a výměníky tepla, kde je potřeba zmenšení z 5/4 palce na 3/4 palce. Niklový povlak poskytuje odolnost proti korozi, což zajišťuje vhodnost pro použití jak ve vlhkém, tak suchém prostředí.
Při instalaci se redukce obvykle používá spolu s závitovými potrubními přípojkami a ventily. Zajišťuje bezpečné a netěsné spojení díky EPDM těsnícímu kroužku. Přípojka je vhodná jak pro nové instalace, tak pro opravy systému, a často se používá spolu s jinými závitovými přípojkami, jako jsou přechody, ohyby a T-přípojky. Niklový povlak zároveň zajišťuje vhodnost pro systémy, kde je důležitý estetický vzhled, například vystavená potrubí v moderních architektonických návrzích.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Pracovní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,116 kg |
| Kód | 500909 |
| Značka | IVAR |
Instalace a připojení
Instalace redukce vyžaduje pečlivou pozornost k zarovnání závitů a těsnění. Závit 5/4 palce mužského se připojuje k komponentu v horní části systému, zatímco závit 3/4 palce ženského přijímá dolní přípojku. Před instalací by měly být závity očistěny a prohlédnuty na poškození. Na mužský závit by měl být aplikován vhodný těsnicí prostředek nebo PTFE pásko, aby bylo zajištěno netěsné spojení. EPDM těsnící kroužek by měl být zkontrolován na integrity a správně umístěn do své drážky. Běžné chyby při instalaci zahrnují přetížení, které může poškodit závity nebo těsnící kroužek, a použití špatného typu těsnicího prostředku, který se může v průběhu času rozložit. Důležité je dodržovat doporučené momenty závitu výrobce, aby nedošlo k poškození závitů.
Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními závitovými přípojkami a ventily navrženými pro systémy PN 10. Obvykle se používá spolu s jinými závitovými přípojkami z mosazi s niklovým povlakem od téhož výrobce, aby byla zajištěna konzistence systému. Podle rozvrhu systému mohou být potřeba další komponenty, jako jsou přechody, ohyby a T-přípojky. EPDM těsnící kroužek je integrální částí těsnícího systému a měl by být vyměněn, pokud je poškozený nebo degradovaný. Pro instalaci nejsou potřeba žádné konkrétní související produkty, ale doporučuje se použít přípojky ze stejného produktového rozsahu, aby byla zajištěna kompatibilita a integrita systému.
Technický pozadí pro projektanty
Pracovní princip této redukce je založen na mechanickém spojení mezi mužským a ženským závitem, přičemž EPDM těsnící kroužek poskytuje flexibilní těsnění proti úniku. Mosaz CW617N je vybrána pro svou vysokou tahovou pevnost a odolnost proti korozi ve vlhkém prostředí. Niklový povlak poskytuje další vrstvu ochrany proti oxidaci a opotřebení. V návrhu systému se redukce používá k přechodu mezi různými průměry potrubí, přičemž je zachována integrita hydraulického obvodu. Parametry nominálního tlaku a pracovní teploty jsou klíčové pro zajištění dlouhodobého výkonu a bezpečnosti. Vlastnosti materiálu a těsnícího systému ovlivňují životnost a efektivitu přípojky, zejména v aplikacích s vysokou teplotou.
Služba a provoz
Při provozu vyžaduje redukce minimální údržbu. Niklový povlak a EPDM těsnící kroužek jsou navrženy tak, aby vydržely životnost systému za normálních provozních podmínek. Doporučuje se však pravidelně kontrolovat spojení na známky úniku nebo koroze, zejména ve vysokoteplotních prostředích. Pokud je detekován únik, mělo by být spojení rozmontováno, těsnící kroužek zkontrolován a případně vyměněn a závity očistěny před znovusestavením. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly jako součást obecné údržby systému.
Nejčastější otázky
Může být tato redukce použita ve systémech teplé vody?
Ano, redukce je vhodná pro použití ve systémech teplé vody s maximální pracovní teplotou +120 °C a nominálním tlakem PN 10.
Je možné vyměnit EPDM těsnící kroužek?
Ano, EPDM těsnící kroužek je integrální částí těsnícího systému a může být vyměněn, pokud je poškozený nebo degradovaný během údržby.
Může být tato přípojka použita s jinými značkami závitových komponent?
Ano, redukce je kompatibilní se standardními závitovými komponenty navrženými pro systémy PN 10, pokud typ a rozměry závitů odpovídají.
Jaká je maximální pracovní teplota této redukce?
Maximální pracovní teplota je +120 °C, jak je uvedeno v technických parametrech.
Doplňkové parametry
| Kategorie: | Redukce |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.116 kg |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:56:27 |
