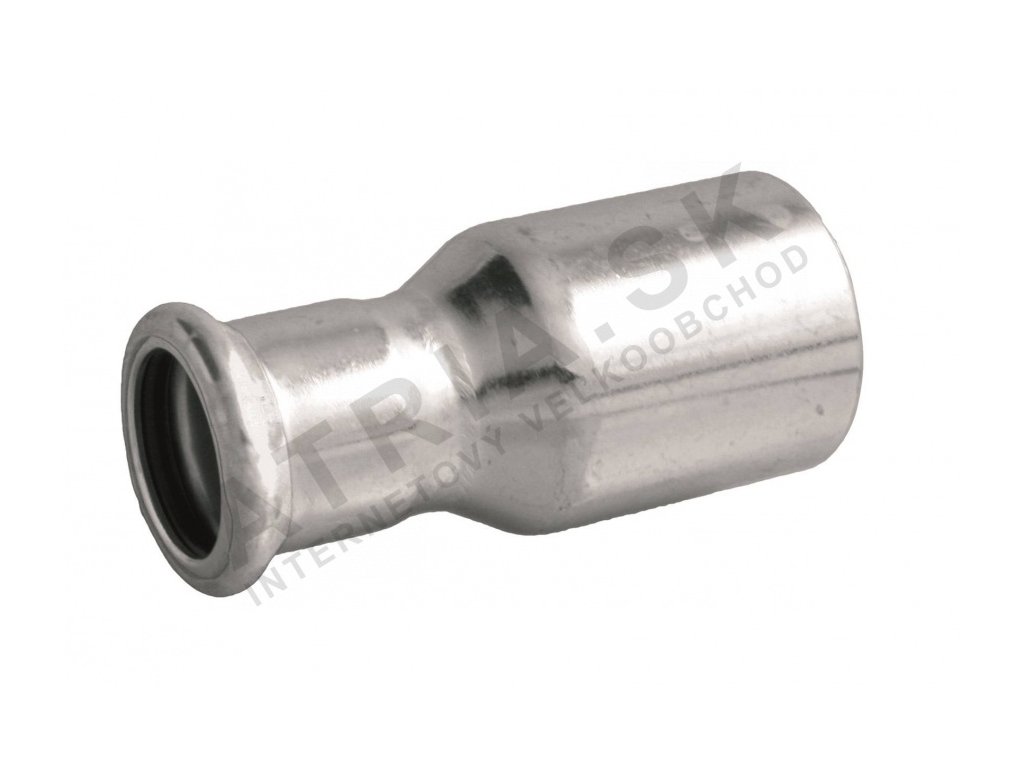

Redukce - s jednou zasunutou koncovou částí - C - 76,1-54mm
Kód: IVC12.7654Související produkty
Detailní popis produktu
Ocelové redukce jsou zásadní v systémech s tlakovým spojením pro centrální vytápění, dopravu kapalin v průmyslu a hasicí zařízení. Tato redukce IVAR IVC12.7654 slouží k propojení potrubí různých průměrů v uzavřených topných systémech, chlazených vodních okruzích a vodovodních linkách stlačeného vzduchu. Instalatéři pracující ve firemních i průmyslových budovách často používají tyto adaptéry k přizpůsobení velikosti potrubí bez svařování nebo závitování. Tento adaptéru je vhodný jak pro nové instalace, tak pro rekonstrukce systémů, kde jsou potřeba přechody mezi různými rozměry.
Jedna koncová část umožňuje rychlou a spolehlivou instalaci, zatímco druhá se připojuje k běžnému soklu. EPDM těsnící kroužek zajistí hermetické těsnění v celém rozsahu provozních teplot. Tento adaptéru není certifikován pro systémy s pitnou vodou, proto se má používat pouze v nepitných aplikacích.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,454 kg |
| Kód | IVC12.7654 |
| Značka | IVAR |
Instalace a připojení
Redukce IVAR IVC12.7654 se instaluje pomocí lisovacího nástroje kompatibilního s M-typem matic. Lisovací konec vyžaduje potrubí o průměru 76,1mm, zatímco soklový konec se připojuje k potrubí o průměru 54mm. Před instalací se ujistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Lisovací operace musí být provedena až do okamžiku, kdy indikátor nástroje potvrdí plné sednutí. Běžné chyby zahrnují použití nesprávných lisovacích nástrojů nebo nedostatečné ověření polohy těsnícího kroužku, což může vést k únikům nebo nedokonalému těsnění.Kompatibilita a příslušenství
Tato redukce je kompatibilní s IVAR systémy s tlakovým spojením a nástroji M-typu. K instalaci není potřeba žádných dalších dílů, ale je zahrnut EPDM těsnící kroužek pro těsnění. Není zaměnitelná s jinými značkami, pokud nejsou lisovací nástroje a materiál potrubí identické. Pro tento model nejsou doporučovány žádné související produkty.Technický pozadí pro projektanty
Redukce pracuje tak, že přechází mezi dvěma průměry potrubí pomocí lisovacího mechanismu. Tělo z uhlíkové pozinkované oceli poskytuje odolnost proti korozi, zatímco EPDM těsnící kroužek zajistí pružné a trvanlivé těsnění. Vlastnosti materiálu umožňují odolnost proti tepelné expanzi a kontrakci v topných systémech. Design se integruje do uzavřených systémů, kde jsou potřeba přechody mezi rozměry. Dlouhodobá účinnost závisí na správné instalaci a vyhýbání se přelisování, které může poškodit těsnící kroužek nebo potrubí.Servis a provoz
Pro tento adaptéru není potřeba pravidelné údržby. Během inspekcí systému však zkontrolujte případné známky úniku nebo koroze na spojovacích místech. Pokud systém často prochází tlakovými nárazy, ujistěte se, že lisovací spojení zůstává neporušené. Tento adaptéru není navržen pro demontáž po instalaci, takže jakákoli výměna musí zahrnovat vyříznutí části a přelisování nového adaptéru.Nejčastější otázky
Může být IVAR IVC12.7654 použit ve solárních topných systémech?
Ano, je vhodný pro solární systémy, pokud provozní teplota nepřekročí +120°C a médium je kompatibilní s EPDM těsnícím kroužkem.
Je redukce kompatibilní s jinými značkami tlakových spojení?
Pouze v případě, že potrubí i nástroje pocházejí ze stejného systému. Smíšení značek může ohrozit těsnost nebo poškodit adaptéru.
Může být adaptéru použit pro systémy stlačeného vzduchu?
Ano, je vhodný pro aplikace se stlačeným vzduchem v rámci specifikovaných limitů tlaku a teploty.
Může být redukce použita v hasicích systémech?
Ano, je vhodný pro hasicí systémy, které používají podtlakovou vodu, pokud systém pracuje v rámci specifikovaného rozsahu teplot a tlaku.
Doplňkové parametry
| Kategorie: | Redukované spoje |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.454 kg |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 63 mm a více |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:14 |
