Redukce - s jednou zasuvnou koncovkou - C - 88,9-76,1mm

Detailní popis produktu

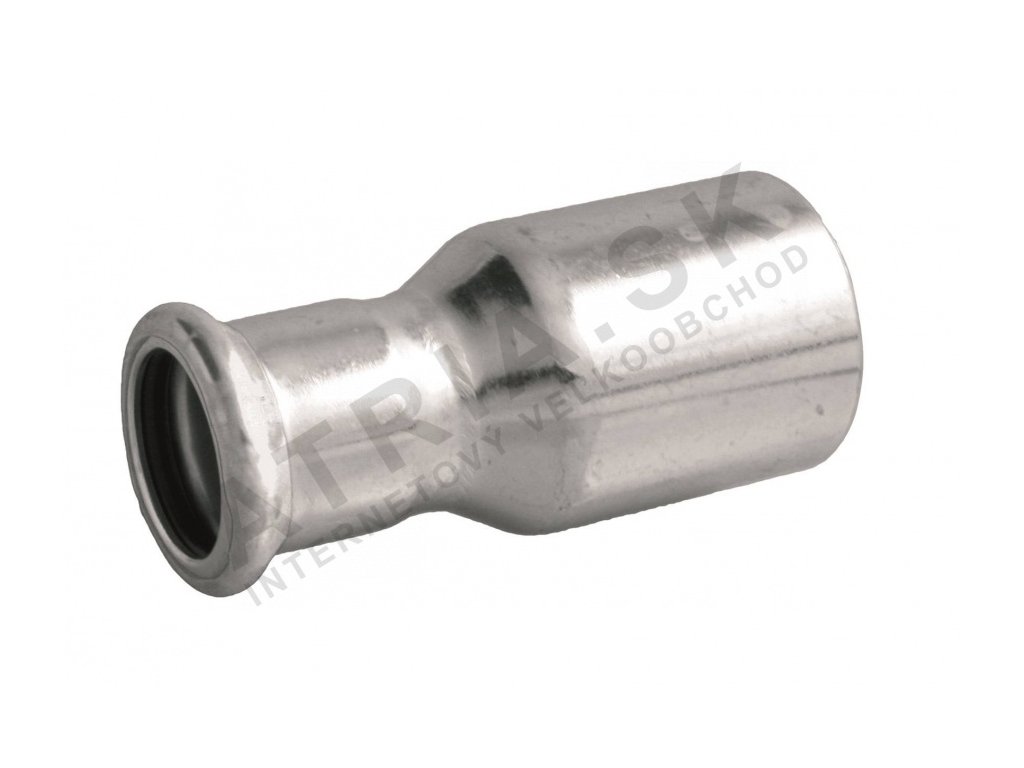

Ocelové redukční spojky s jednou zasuvnou koncovkou jsou nezbytné v centrálním vytápění, požární ochraně a průmyslových potrubních systémech. Umožňují bezproblémové přechody mezi různými průměry potrubí bez nutnosti svařování nebo závitování. Tyto adaptéry se často používají v uzavřených otopných systémech, potrubích pro studenou vodu, požární ochranné okruhy a větrací systémy. Instalatéři je často integrují do prostředí s vysokým tlakem, kde je kritická mechanická odolnost a tepelná odolnost. Zasuvný design umožňuje rychlou montáž i demontáž, což je zvláště užitečné při údržbě nebo úpravách systému.

V komerčních a průmyslových budovách se tyto adaptéry často vyskytují v kotelnu, podlahových rozdělovcích a v systémech podtlakového vzduchu. Schopnost odolat vysokému tlaku a kolísajícím teplotám zajišťuje dlouhodobou spolehlivost v náročných aplikacích. Model IVAR IVC12.8976 je vhodný pro použití s inertními plyny, stlačeným vzduchem a systémy s nekvalitní vodou. Jeho kompaktní design a nízká hmotnost z něj dělají ideální volbu pro úzce prostor a montáž nad hlavou.

Technické parametry

Materiál	uhlíková ocel s povrchovou úpravou zinkem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,72 kg
Kód	IVC12.8976
Značka	IVAR

Montáž a připojení

Pro montáž redukční spojky IVAR IVC12.8976 nejprve zajistěte, že koncovky potrubí jsou čisté a bez hrubek. Adaptér má jednu zasuvnou koncovku a jednu standardní závitovou nebo stlačovací koncovku. Zasuvnou koncovku zarovnejte s odpovídajícím potrubím a vložte až ke značce. Pro zabezpečení stlačovacího spojení použijte kalibrovaný stlačovací nástroj kompatibilní s M-typem čelistí. Vždy ověřte správné sednutí těsnicího kroužku a absence viditelných mezer po montáži. Běžné chyby zahrnují nesprávné zarovnání stlačovacího spojení, nesprávnou hloubku vložení a nedostatečnou kontrolu těsnosti před uvedením do provozu.

Kompatibilita a příslušenství

Tato redukční spojka je kompatibilní s IVAR stlačovacími nástroji a systémy čelistí typu M. Je navržena pro použití s ocelovými potrubími a těsnicími systémy kompatibilními s EPDM. Pro kompletní integraci systému zajistěte, že všechny sousední adaptéry a ventily jsou hodnoceny pro stejné provozní podmínky. Další komponenty, jako jsou tlakové regulátory, průtokoměry a kompenzátory, mohou být potřeba v závislosti na aplikaci.

Technický pozadí pro projektanty

IVAR IVC12.8976 je vyroben z uhlíkové oceli s povrchovou úpravou zinkem, což poskytuje odolnost proti korozi v systémech s nekvalitní vodou a průmyslových prostředích. EPDM těsnicí kroužek zajišťuje spolehlivé těsnění v širokém rozmezí teplot. Tato spojka je integrována do systémů kombinací zasuvných a stlačovacích spojení, což eliminuje potřebu dalších těsnicích materiálů nebo podpěr. Trvanlivost adaptéru je ovlivněna kvalitou montáže, četností tlakových nárazů a chemickou kompatibilitou přepravovaného média s použitými materiály.

Služba a provoz

Pravidelná kontrola spojení na známky opotřebení, netěsnosti nebo posunutí je doporučena během pravidelných kontrol systému. Žádná plánovaná údržba není požadována mimo vizuální kontroly. Pokud jsou zaznamenány jakékoliv odchylky, adaptéru by měl být demontován a znovu nainstalován podle pokynů výrobce. Nepokoušejte se znovu použít těsnicí kroužek, pokud ukazuje známky deformace nebo tvrdnutí.

Nejčastější otázky

Může být IVAR IVC12.8976 použit v požární ochraně?
Ano, je vhodný pro požární systémy, pokud systém pracuje v rámci specifikovaných teplotních a tlakových mezí.

Je EPDM těsnicí kroužek kompatibilní se všemi těsnicími systémy?
EPDM těsnicí kroužek je vhodný pro většinu standardních těsnicích systémů, ale neměl by být použit s agresivními chemikáliemi nebo oleji.

Může být tato spojka použita v solárním vytápění?
Ano, je vhodný pro solární systémy, pokud provozní podmínky zůstanou v rámci specifikovaného rozsahu od -20°C do +120°C.

Co se stane, pokud stlačovací spojení není plně sednuté?
Nesprávně sednuté stlačovací spojení může vést k únikům nebo snížení účinnosti systému. Vždy ověřte hloubku sednutí pomocí značky před uvedením do provozu.
