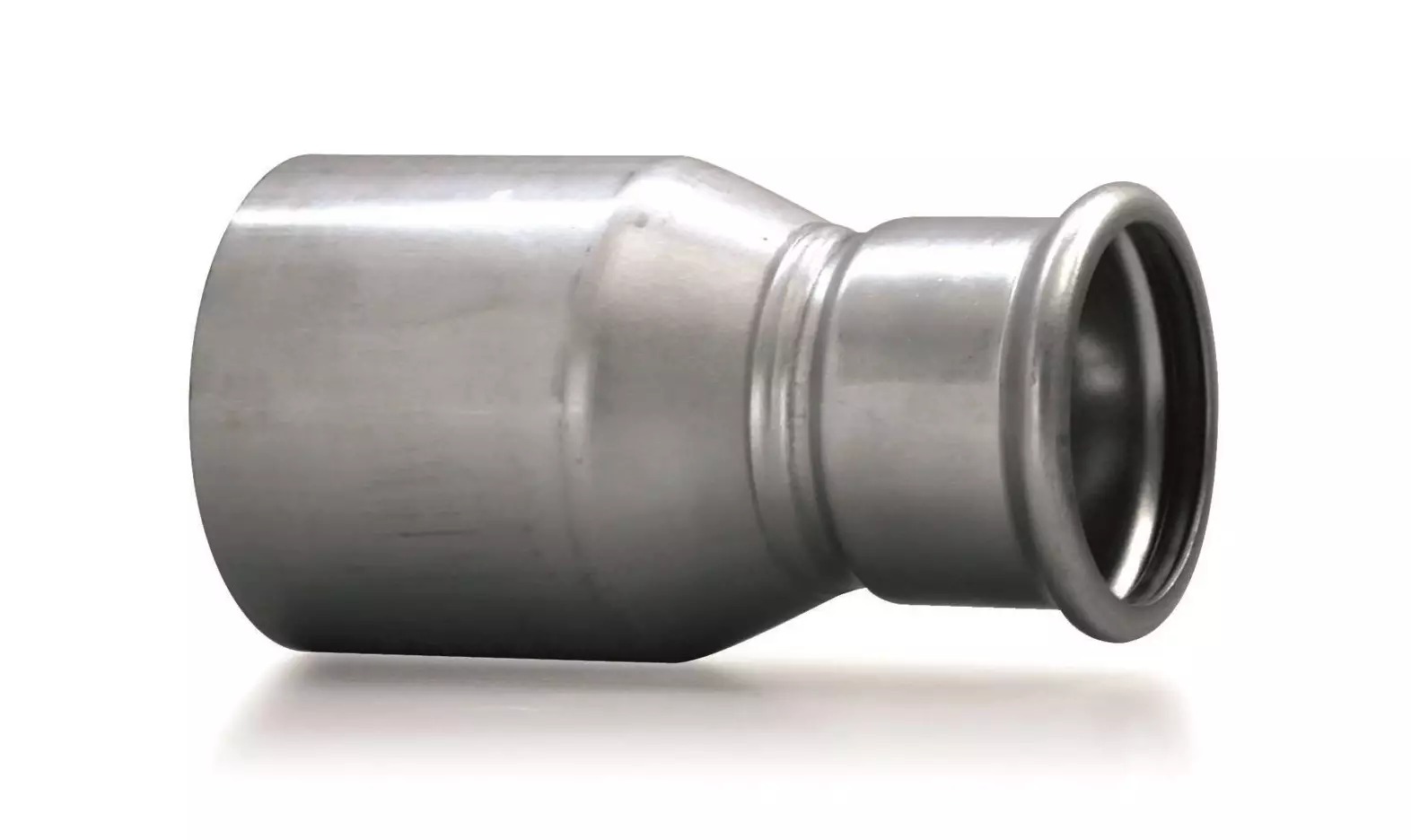

Redukce - s jednou zasunutou koncovou částí - N - 42-35mm

Detailní popis produktu

Tato nerezová redukce se běžně používá ve výstavbě obytných i komerčních budov pro spojování stlačovacích potrubních systémů. Instalatéři pracující na topných, sanitárních, hasicích a průmyslových potrubních systémech najdou tento prvek vhodný pro snižování průměrů potrubí při zachování integrity systému. Stlačovací spojka umožňuje rychou a bezpečnou montáž, zejména v úzkých prostorech nebo při rekonstrukcích. EPDM těsnicí kroužek zajišťuje vodotěsné těsnění za běžných provozních podmínek.

Typické aplikace zahrnují vodovodní linky, centrální topné okruhy a tlakové vzduchové systémy. Tato konstrukce je zvlášť užitečná při přechodu z větších na menší průměry potrubí v systémech vyžadujících vysokou odolnost proti korozi a mechanickou pevnost. Je důležité ověřit, že koncové části potrubí jsou správně připraveny a odpovídají specifikovaným rozměrům, aby se zabránilo únikům nebo špatnému zarovnání.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN12.4235
Značka	IVAR

Rozsah provozních teplot od -20°C do +85°C s maximem +120°C znamená, že tato redukce dokáže zvládnout jak chladná, tak horká média. Označení PN16 znamená, že je vhodná pro systémy s maximálním pracovním tlakem 16 bar při 20°C. Tyto parametry jsou zásadní pro správné rozměření a kompatibilitu systému, zejména v prostředích s kolísajícími teplotami nebo v případech vysokého tlaku.

Montáž a spojení

Pro montáž IVAR IVN12.4235 nejprve zkontrolujte, že koncové části potrubí jsou čisté a bez ostrých hran nebo nečistot. Stlačovací konec by měl být vložen do potrubí až do okamžiku, kdy indikační značka bude zarovnaná s koncem adaptéru. K stlačení adaptéru kolem potrubí použijte vhodný stlačovací nástroj. Na druhém konci, který není stlačovací, je třeba použít jinou metodu spojení, jako je závitování nebo svařování. Je zásadní ověřit, že průměr potrubí odpovídá specifikacím adaptéru: nominální průměr 42mm pro větší konec a 35mm pro menší. Běžné chyby při montáži zahrnují nedostatečnou hloubku vložení, špatné zarovnání a použití nekompatibilních nástrojů, což může ohrozit těsnost a konstrukční pevnost.

Kompatibilita a příslušenství

Tato redukce je kompatibilní se standardními nerezovými potrubími stejného materiálového typu a se stlačovacími systémy navrženými pro ocel 1.4404. Pro ne-stlačovací konec mohou být podle konfigurace systému potřeba další adaptéry, jako jsou závitové přechody nebo příruba. Ujistěte se, že všechny komponenty systému jsou kompatibilní s EPDM těsnicím kroužkem, aby se zabránilo chemickému poškození v průběhu času. Související produkty mohou zahrnovat další stlačovací adaptéry nebo EPDM těsnění vhodných rozměrů.

Technický pozadí pro projektanty

Redukce funguje tím, že spojuje dvě části potrubí různých průměrů pomocí stlačovacího mechanismu. Nerezové tělo poskytuje vysokou odolnost proti korozi, což z ní činí vhodnou pro agresivní kapaliny nebo prostředí. EPDM kroužek zajišťuje trvanlivé těsnění, i při tepelné expanzi. Při návrhu systému zvažte mechanické namáhání způsobené tlakem a tepelnými změnami, stejně jako potřebu expanzních článků nebo podpěr v delších potrubních úsecích. Vlastnosti materiálu a těsnícího mechanismu přispívají k dlouhodobé spolehlivosti a výkonu komponenty.

Služba a provoz

Během provozu je důležité pravidelně kontrolovat spojení na známky úniku nebo opotřebení, zejména po počátečním uvedení do provozu. Zkontrolujte, zda indikační značka zůstává zarovnaná a zda stlačovací spojka neukazuje žádné viditelné poškození. Pokud je systém vystaven vysokému vibraci nebo dynamickým zatížením, může být potřeba dodatečná podpora, aby se zabránilo mechanickému namáhání adaptéru. Nejsou poskytovány konkrétní intervaly údržby, ale pravidelné vizuální kontroly jsou doporučovány jako součást obecné údržby systému.

Nejčastější otázky

Může být tato redukce použita s měděným potrubím?
Ne, je navržena konkrétně pro nerezové potrubí a nemusí poskytnout spolehlivé těsnění s mědí kvůli rozdílům v materiálu a tepelné expanzi.

Je tento adaptéru vhodný pro parní systémy?
Může být použit v parních systémech, pokud provozní teplota nepřekročí +120°C a tlak zůstává v rámci PN16.

Může být EPDM kroužek nahrazen zvlášť?
Ano, kroužek lze nahradit, pokud je poškozený nebo degradovaný, ale je důležité použít správný typ a rozměr, aby se udržela těsnost.
