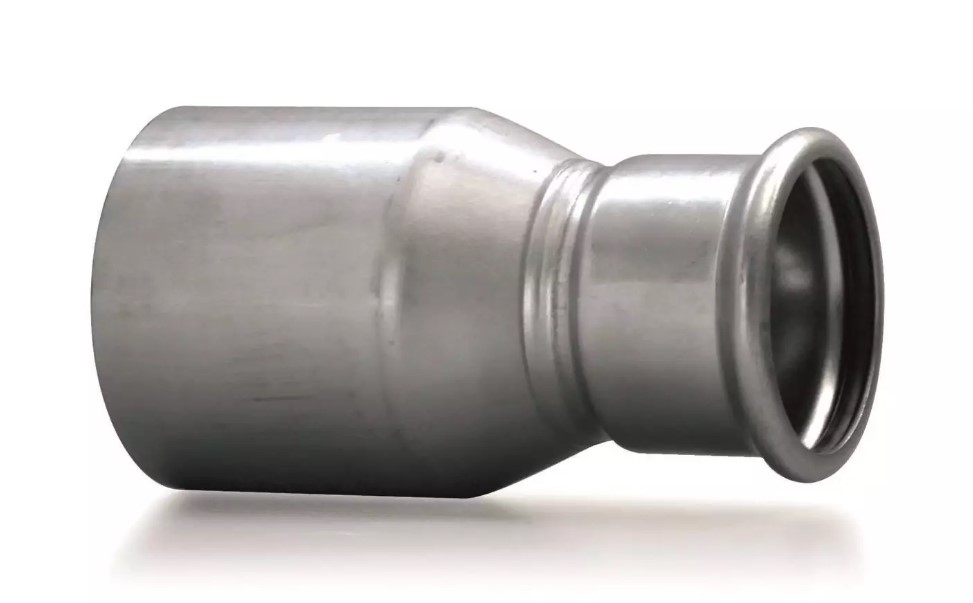

Redukce - s jednou vložkou - N - 54-35mm

Detailní popis produktu

Ocelové redukce s jednou vložkou jsou nezbytné v systémech s přitlačováním, kde je potřeba přechod mezi různými průměry potrubí. Tyto adaptéry se často používají v bytových i obchodních budovách, včetně topných systémů, sanitárních instalací a průmyslových aplikací. Instalatéři pracující s ocelovými potrubními systémy často potřebují spojit různé průměry potrubí, přičemž je důležité zachovat integrity systému a těsnost. Redukce IVAR IVN12.5435 je navržena pro použití v systémech s přitlačováním, kde je potřeba přechod z 54 mm na 35 mm. Tento adaptér je vhodný pro širokou škálu aplikací, včetně systémů pod tlakem vzduchu, solárních instalací a systémů inertních plynů. Je také kompatibilní s hasicími a topnými systémy, kde je těsnost a mechanická pevnost kritické.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN12.5435
Značka	IVAR

Rozsah provozní teploty od -20°C do +120°C umožňuje použití adaptéru v systémech studené i teplé vody, stejně tak v solárních a průmyslových aplikacích. Nominální tlak PN 16 zajišťuje, že komponenta je vhodná pro systémy se středním tlakem. Konstrukce z nerezové oceli poskytuje odolnost proti korozi, zatímco těsnicí kroužek EPDM zajistí těsnost. Tyto parametry jsou klíčové pro výběr správného adaptéru pro konkrétní instalaci a zajištění dlouhodobého provozu.

Montáž a připojení

IVAR IVN12.5435 je přitlačovací redukce s jednou vložkou. Proces montáže zahrnuje vložení potrubí do adaptéru a použití přitlačovacího nástroje k zabezpečení spojení. Adaptér má 54 mm přitlačovací konec a 35 mm vložku. Důležité je zajistit, že potrubí je čisté a bez ostrých hran před montáží. Těsnicí kroužek musí být správně umístěn, aby se zabránilo únikům. Běžné chyby při montáži zahrnují použití nesprávných přitlačovacích nástrojů, nedostatečné ověření sednutí před přitlačením a nedostatečné kontrolování těsnosti po montáži. Instalatéři by měli také zajistit, že indikátor je zapnutý, aby potvrdil správnou hloubku přitlačení pro 54 mm konec.

Kompatibilita a příslušenství

IVAR IVN12.5435 je kompatibilní s nerezovými systémy s přitlačováním, které používají těsnicí kroužky EPDM. Používá se společně s dalšími adaptéry s přitlačováním a nerezovými potrubími stejného materiálového typu. K montáži není potřeba žádné další příslušenství, ale důležité je použít správný přitlačovací nástroj pro daný průměr potrubí. Adaptér není kompatibilní s ne-přitlačovacími systémy ani s jinými způsoby těsnění, jako je pájení nebo závitování.

Technický pozadí pro projektanty

IVAR IVN12.5435 funguje jako mechanický přechod mezi dvěma průměry potrubí v systémech s přitlačováním. Ocelové tělo poskytuje konstrukční pevnost a odolnost proti korozi, což z něj dělá vhodný komponent pro širokou škálu prostředí. Těsnicí kroužek EPDM zajistí těsnost a je kompatibilní s různými kapalinami a plyny. Adaptér je navržen tak, aby se integroval do systémů, kde jsou přitlačovací spoje preferovány díky snadné montáži a spolehlivosti. Doba životnosti a účinnost adaptéru závisí na správné montáži, správné hloubce přitlačení a použití kompatibilních materiálů v systému.

Služba a provoz

IVAR IVN12.5435 nevyžaduje pravidelnou údržbu, pokud je správně nainstalován. Důležité je však pravidelně kontrolovat spojení na úniky, zejména po počáteční instalaci nebo po jakékoliv úpravě systému. Integrita těsnosti lze ověřit kontrolou těsnicího kroužku a zajištěním, že indikátor přitlačení je zapnutý. Pokud je zjištěn únik, adaptér by měl být odstraněn a nahrazen. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby, protože je navržen pro dlouhodobý provoz s minimální údržbou.

Nejčastější otázky

Může být IVAR IVN12.5435 použit v solárních topných systémech?
Ano, adaptér je vhodný pro solární topné systémy díky svému rozsahu provozní teploty a kompatibilitě s přitlačovacími nerezovými potrubími.

Je IVAR IVN12.5435 kompatibilní s inertními plyny?
Ano, adaptér je vhodný pro použití s inertními plyny, protože je vyroben z nerezové oceli a používá těsnicí kroužek EPDM, který je kompatibilní s neaktivními médiy.

Může být IVAR IVN12.5435 použit s měděnými potrubími?
Ne, adaptér je navržen pro použití s nerezovými potrubími a není kompatibilní s mědí nebo jinými materiály potrubí.

Jaký přitlačovací nástroj je potřeba pro 54 mm konec?
Je třeba použít přitlačovací nástroj vhodný pro 54 mm nerezová potrubí, aby bylo zajištěno bezpečné spojení a správné zapnutí indikátoru přitlačení.
