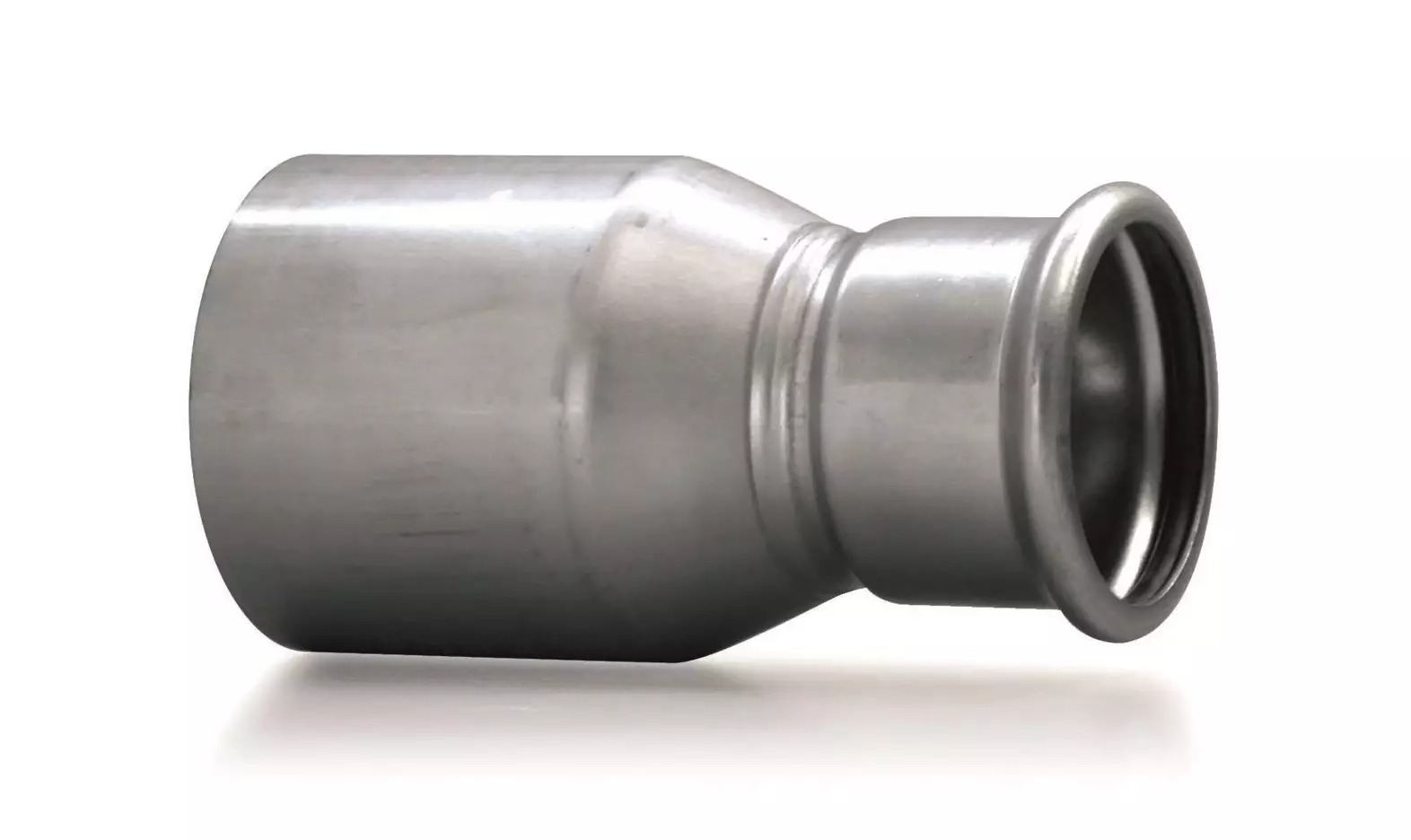

Redukce - s jednou zasunutou koncovou částí - N - 88,9-76,1mm
Kód: IVN12.8976Související produkty
Detailní popis produktu
Redukce z nerezové oceli jsou základními komponenty v systémech s lisovanými spojeními, kde jsou potřeba přechody mezi různými rozměry. Tato varianta se často používá v bytových i obchodních budovách pro topné, sanitární a průmyslové instalace. Zajišťuje beznetěsné a bezpečné spojení mezi potrubími různých průměrů v systémech pracujících za středního tlaku a teploty. Instalatéři pracující na systémech HVAC, solárních instalacích nebo požárních systémech najdou tuto redukci vhodnou pro spojení lisovaných a průměrových potrubních komponent.
Redukce je zvláště užitečná v aplikacích, kde je potřeba na jedné straně lisované spojení a na druhé straně průměrové spojení. Často se používá v systémech, kde jsou prostorové omezení nebo návrhové požadavky vyžadují přechod mezi různými průměry potrubí. EPDM těsnící kroužek zajišťuje těsné uzavření a konstrukce z nerezové oceli poskytuje odolnost proti korozi a mechanickému namáhání, což zaručuje dlouhodobé použití v různých prostředích.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN12.8976 |
| Značka | IVAR |
Montáž a spojení
Tato redukce má jedno lisované spojení a jedno průměrové spojení. Lisovaná strana vyžaduje lisovací nástroj pro zajištění přípojky na potrubí, zatímco druhá strana se vloží do odpovídajícího průměrového potrubí. Montážník musí zajistit, že lisované spojení je plně stlačené a že je viditelný indikátor správného stlačení. Průměrová strana se musí vložit do správné hloubky a zarovnat s odpovídající komponentou. Běžné chyby při montáži zahrnují nedostatečnou sílu lisování, špatné zarovnání nebo nekontrolu indikátoru. Vždy ověřte správnost spojení před testováním systému.Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními systémy s lisovanými spojeními, které používají potrubí z nerezové oceli 1.4404 a komponenty s EPDM těsněním. Je určena k použití s lisovacími nástroji navrženými pro tento typ přípojky. K základní montáži nejsou potřeba žádná další příslušenství, ale lisovací nástroj a vhodné měřicí přístroje jsou základními nástroji pro správné spojení. Související produkty zahrnují potrubí s lisovanými spojeními, lisovací nástroje a EPDM těsnící kroužky pro výměnu nebo údržbu.Technický pozadí pro návrháře Redukce vytváří mechanické a hydraulické těsnění mezi dvěma částmi potrubí různých průměrů. Tělo z nerezové oceli zajišťuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zaručuje těsné uzavření proti úniku. Lisované spojení využívá deformace, která připevní přípojku k potrubí, vytváří trvalé a netěsné spojení. Vlastnosti materiálu 1.4404 zaručují kompatibilitu s širokou škálou kapalin a plynů, včetně těch používaných v topných, solárních a průmyslových systémech. Návrh umožňuje integraci do systémů, kde jsou potřeba rozměrové přechody, aniž by došlo ke snížení účinnosti toku nebo integritě systému.Údržba a provoz
Pravidelná kontrola je doporučena, aby bylo zajištěno, že redukce zůstává netěsná a správně připojená. Zkontrolujte lisované spojení na případné známky deformace nebo opotřebení a ověřte, že je stále viditelný indikátor. Pokud se spojení uvolní nebo ukáže známky úniku, mělo by být okamžitě vyměněno. K běžné údržbě není potřeba nic jiného než vizuální kontrola a test systému. EPDM těsnící kroužek by měl být vyměněn, pokud je poškozený nebo degradovaný, aby byla zajištěna těsnost spojení.Nejčastější otázky
Může být tato redukce použita v solárních topných systémech?
Ano, redukce je vhodná pro solární topné systémy díky svému rozsahu teplot a kompatibilitě materiálu s médiy používanými v těchto systémech.
Je možné vyměnit EPDM těsnící kroužek?
Ano, EPDM těsnící kroužek lze vyměnit, pokud je poškozený nebo degradovaný, aby byla zajištěna těsnost spojení.
Může být redukce použita v požárních systémech?
Ano, redukce je vhodná pro požární systémy, protože vyhovuje požadavkům na tlak a teplotu pro tyto aplikace.
Jaká je maximální provozní teplota redukce?
Maximální provozní teplota je +120°C, nad tímto limitem může přípojka nefungovat podle očekávání.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 - redukce s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.67 kg |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 63 mm a více |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:50 |
