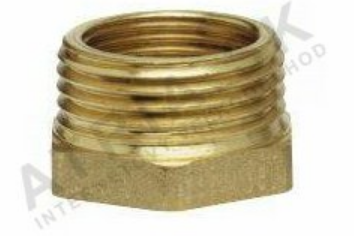

Redukce, 5/4 palce x 1 palec

Detailní popis produktu

Redukce IVAR 1581G000700 se často používá ve vodovodních soustavách bytových i komerčních budov k propojení potrubních komponent s různými průměry. Instalatéři často potřebují zmenšit průtokovou cestu při přechodech v dodacích liniích, rozdělovačích nebo v systémech podlahového vytápění. Tento prvek zajišťuje beznetěsnost a bezpečné spojení ve vodovodních systémech s teplou nebo studenou vodou. Díky své odolnosti a certifikaci pro pitnou vodu je vhodná jak pro domácnosti, tak pro průmyslové aplikace s vysokými hygienickými požadavky.

V instalacích s centrálním vytápěním nebo solárními tepelnými systémy umožňuje tato redukce plynulou integraci komponent s různými rozměry spojek. Technici by měli ověřit, že všechny připojené části jsou kompatibilní s jmenovitým tlakem PN 10 a pracují v rámci maximální teplotní meze 120 °C. Správné zarovnání a utažení při montáži zajišťuje dlouhodobou spolehlivost a zabrání ztrátám v místě spoje.

Technické parametry

Montáž a připojení

Před montáží redukce ověřte, že připojená potrubí mají kompatibilní závity a že všechny plochy jsou čisté a bez nečistot. Závity 5/4 palce a 1 palec vyžadují standardní způsob závitování mužského a ženského závitu s vhodnými těsnícími materiály, jako je PTFE pásko nebo tekutý těsnicí prostředek. Ujistěte se, že redukce je správně dosednutá na spojovací plochu nebo konec potrubí, aby nedošlo k poškození. Běžnou chybou je přetížení, které může způsobit deformaci mosazného těla a následné netěsnosti. Vždy dodržujte doporučené momenty utažení výrobce, pokud jsou k dispozici.

Kompatibilita a příslušenství

Tato redukce se obvykle používá spolu s měděným nebo nerezovým potrubím a ventily se stejnými parametry tlaku a teploty. Pokud systém vyžaduje více zmenšení průměrů, mohou být potřeba i další redukce, například Redukce 1/2 palce x 1/4 palce MF. Při sestavování kompletního rozdělovače zkontrolujte, že všechny komponenty jsou ze stejné třídy tlaku a materiálové skupiny, aby se zabránilo elektrochemické korozi nebo rozdílnému tepelnému roztažení.

Technický pozadí pro projektanty

Slitina mosazi CW617N má dobré odolnosti proti korozi a mechanickému namáhání a zároveň zajišťuje kompatibilitu s normami pro pitnou vodu. Její tažnost podporuje spolehlivé výkonové parametry při tepelném cyklování a vibracích typických pro otopné systémy. Jako přímá redukce udržuje laminární průtokové vlastnosti bez výrazné turbulence. Jmenovitý tlak PN 10 znamená, že komponenta vydrží vnitřní tlak až do 10 bar při běžných provozních teplotách, který se postupně snižuje s nárůstem teploty až na 120 °C. Projektanti musí počítat s tepelným roztažením potrubí v rozložení systému, aby se zabránilo nadměrnému namáhání na armaturu.

Údržba a provoz

Pravidelné vizuální kontroly by měly zaměřit pozornost na známky koroze, netěsnosti nebo mechanické poškození v místech závitových spojů. Pokud systém zahrnuje recirkulaci nebo časté tlakové rázy, zvažte instalaci vyvažovacích ventilů výše v systému, aby se snížila dynamická zátěž na armaturu. Pro tento prvek nejsou stanoveny žádné plánované intervaly údržby; však doporučuje se výměna, pokud jsou pozorovány známky opotřebení nebo degradace.

Nejčastější otázky

Může být redukce IVAR 1581G000700 použita ve spalinových systémech?
Ne, provozní teplotní limit 120 °C omezuje její použití pouze na aplikace s teplou vodou. Spalinové systémy obvykle překračují tuto mez.

Je tato redukce kompatibilní s plastovým potrubím?
Ano, pokud je plastové potrubí závitové a odpovídá rozměrům 5/4 palce a 1 palec. Způsob těsnění závitů by měl být aplikován podle pokynů výrobce pro spojení mezi plastem a kovem.

Je tato redukce certifikovaná pro evropské normy pro pitnou vodu?
Ano, mosaz CW617N je certifikovaná pro použití s pitnou vodou podle příslušných evropských norem.

Jak ovlivňuje jmenovitý tlak PN 10 návrh systému?
Jmenovitý tlak definuje maximální povolený tlak při referenční teplotě. S nárůstem provozní teploty se povolený tlak postupně snižuje, aby byly zachovány bezpečnostní rezervy.
