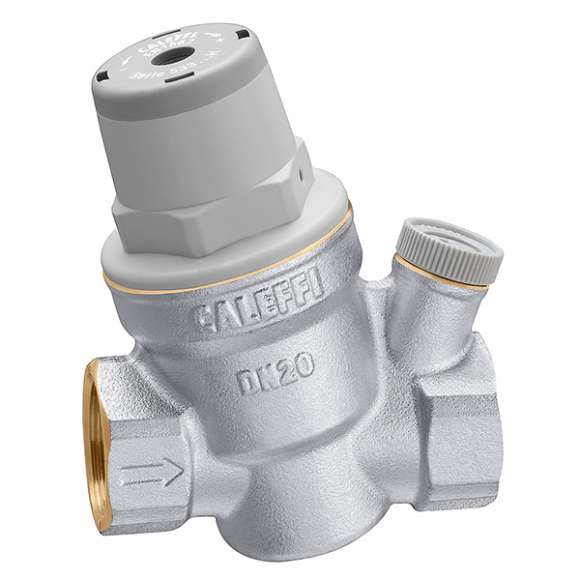

Regulační ventil na snížení tlaku 1/2 palce, PN 16bar, pracovní rozsah 1-5,5 bar, T max.+80 °C, s 1/4 palce F připojením na tlakový válec

Detailní popis produktu

Regulační ventily na snížení tlaku jsou zásadní komponenty v systémech, kde je dodávací tlak vyšší než požadovaný provozní tlak. Tento ventil se běžně používá v domácích i průmyslových aplikacích, jako je centrální vytápění, vodovodní linky a zavlažovací systémy. Zajišťuje stabilní a bezpečnou tlakovou úroveň za ventilem, chrání připojené zařízení a zmenšuje opotřebení komponent. Ventil se obvykle instaluje v místech, kde je regulace tlaku kritická, jako je u vstupu do kotlů, před roztažnými nádoby nebo v systémech se citlivými komponenty.

Správné vybavení a instalace regulačních ventilů na snížení tlaku jsou zásadní pro výkon systému. Ventil musí být rozměrován tak, aby zvládl průtok a vstupní tlak systému, přičemž udržuje požadovaný výstupní tlak. Nastavitelný rozsah a maximální vstupní tlak jsou klíčové parametry v tomto procesu. Ventil musí být také kompatibilní s médiem systému a provozní teplotou.

Technické parametry

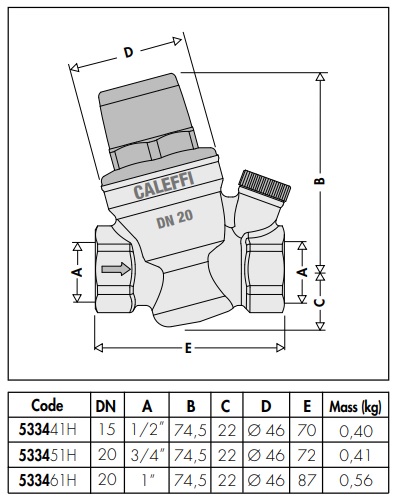

Kód	INT_CLF 533441H

Ventil má maximální vstupní tlak 16 bar a poskytuje nastavitelný rozsah výstupního tlaku 1 až 5,5 bar. Je vhodný pro použití s vodou a dalšími kompatibilními kapalinami při teplotách až 80 °C. Tyto parametry jsou důležité pro zajištění toho, že ventil dokáže zvládnout provozní podmínky systému a udržovat požadovanou tlakovou úroveň bez poruchy.

Instalace a připojení

Ventil je vybaven připojením 1/2 palce pro integraci do systému. 1/4 palce závit umožňuje připojení tlakového válečku, což je užitečné pro sledování výstupního tlaku během provozu. Během instalace je důležité zajistit, že ventil je umístěn ve správné poloze a že všechna připojení jsou utažena podle specifikací výrobce. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může ovlivnit výkon ventilu, a nedostatečné kontrolování systémového tlaku před uvedením do provozu. Ventil by měl být instalován v místě, které umožňuje snadný přístup ke šroubu pro nastavení a k tlakovému válečku.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s řadou tlakových válečků, které mají 1/4 palce mužský závit. Při instalaci ventilu se doporučuje použít tlakový válec ke sledování výstupního tlaku a zajistit, že zůstává v požadovaném rozsahu. Další komponenty, jako izolační ventily a filtry, mohou být také vyžadovány v závislosti na konfiguraci systému. Tyto příslušenství pomáhají chránit ventil a zlepšit celkovou spolehlivost systému.

Technický pozadí pro projektanty

Ventil funguje tak, že snižuje tlak v horní části na nastavený tlak v dolní části pomocí vnitřní membrány a pružiny. Tělo je vyrobeno z mosazi, což poskytuje dobré odolnosti proti korozi a mechanické síly. Ventil je navržen tak, aby udržoval stabilní výstupní tlak i při kolísání vstupního tlaku. Maximální provozní teplota 80 °C je klíčovým faktorem při určování vhodnosti ventilu pro konkrétní aplikaci. Výkon ventilu je ovlivněn kvalitou systémové vody, přítomností částic a frekvencí změn tlaku. Správné rozměrování a výběr jsou zásadní pro zajištění dlouhodobé spolehlivosti a účinnosti.

Služba a provoz

Pravidelná kontrola ventilu je doporučena, aby se zajistilo, že funguje správně. To zahrnuje kontrolu výstupního tlaku pomocí připojeného tlakového válečku a ověření, že šroub pro nastavení je zabezpečen. Pokud se výstupní tlak liší od nastavené hodnoty, šroub pro nastavení lze použít k jeho opravě. Ventil by měl být pravidelně čištěn, aby se odstranily jakékoli nečistoty, které by mohly ovlivnit jeho výkon. V technických datech nejsou uvedeny konkrétní intervaly servisu, ale doporučuje se kontrolovat ventil během pravidelné údržby systému.

Nejčastější otázky

Může být ventil použit v systémech s teplotami nad 80 °C?
Ne, ventil je vhodný pouze pro teploty až 80 °C. Překročení této teploty může poškodit vnitřní komponenty a ovlivnit výkon ventilu.

Je možné nastavit výstupní tlak nad 5,5 bar?
Ne, ventil je navržen tak, aby poskytoval nastavitelný rozsah výstupního tlaku 1 až 5,5 bar. Není možné ho nastavit nad tento rozsah.

Může být ventil použit s jinými kapalinami než voda?
Ano, ventil je vhodný pro použití s vodou a dalšími kompatibilními kapalinami. Je však důležité zajistit, že kapalina je kompatibilní s materiály použitymi ve stavbě ventilu.

Může být ventil instalován ve svislé poloze?
Ano, ventil lze instalovat ve svislé poloze. Je však důležité zajistit, že ventil je správně orientován a že všechna připojení jsou utažena podle specifikací výrobce.
