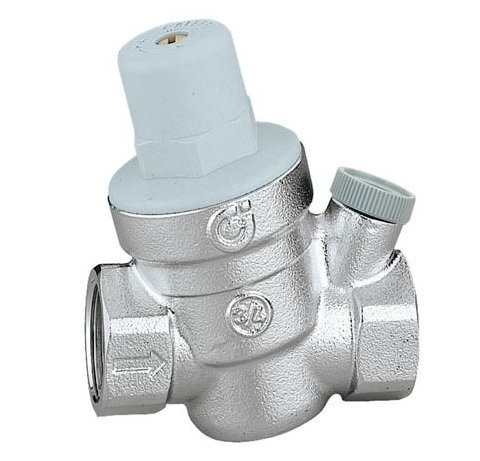

Regulační redukční ventil 1/2 palce, PN 16bar, pracovní rozsah 1-6 bar, T max.+40 °C, s 1/4 palce závitem na tlakoměr

Detailní popis produktu

Regulační redukční ventily jsou základními komponentami v systémech, kde je třeba snížit přívodní tlak na bezpečnou a použitelnou úroveň. Tato verze se běžně používá v domácích i komerčních vytápěcích a potrubních systémech, aby byly zařízení zařízení provozována v rámci jejich konstrukčních limitů. Instalatéři pracující na kotlových okruzích, systémech teplé užitkové vody nebo zavlažovacích systémech mohou tento ventil narazit v aplikacích, kde je stabilita tlaku kritická pro trvanlivost komponent a efektivitu systému.

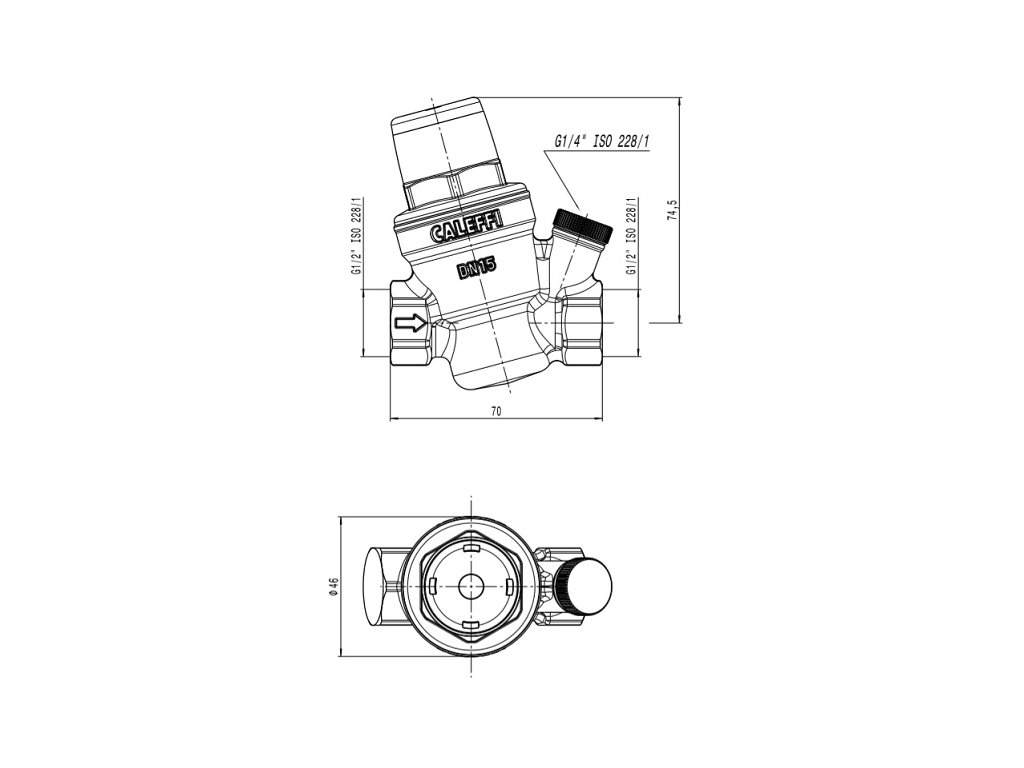

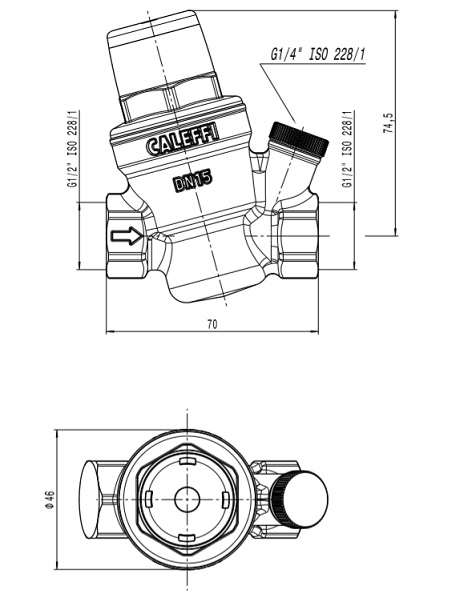

Ventil je navržen pro prostředí, kde přívodní tlak nepřesahuje 16 bar, a umožňuje uživateli nastavit výstupní tlak mezi 1 a 6 bar. Maximální provozní teplota je 40 °C, což z něj dělá vhodný prvek pro systémy s ohřátou vodou nebo glykolovými médiemi. Připojení 1/2 palce zajistí kompatibilitu se standardními potrubními rozměry, zároveň závit 1/4 palce poskytuje vyhrazené místo pro připojení tlakoměru k monitorování.

Technické parametry

Instalace a připojení

Instalace by měla probíhat v rovném úseku potrubí, aby nedocházelo ke směrovým poruchám. Ventil musí být namontován ve správné orientaci, obvykle s šipkou ukazující směr toku. Přívodní i výstupní připojení mají velikost 1/2 palce, závit 1/4 palce je pro tlakoměr. Před instalací zkontrolujte, že systém je vyrovnán tlakem a ventil je čistý a bez nečistot. Běžnou chybou je nesprávná orientace, která může vést k nesprávné funkci nebo poškození. Vždy ověřte nastavení tlaku po instalaci, aby odpovídalo požadavkům systému.

Kompatibilita a příslušenství

Tento regulační redukční ventil je kompatibilní se standardními potrubními a vytápěcími systémy, které pracují v určených rozsazích tlaku a teploty. Často se používá v kombinaci s tlakoměry, které lze připojit přes závit 1/4 palce. Pro kompletní monitorování systému se doporučuje tlakoměr se závitem 1/4 palce. K základnímu provozu nejsou potřeba další komponenty, ale filtry nebo izolační ventily mohou být připojeny vstříc pro zvýšenou ochranu a kontrolu.

Technický pozadí pro projektanty

Ventil funguje tím, že omezí proud médií přes nastavitelný membránový mechanizmus, který udržuje požadovaný tlak zařízení. Mosazné tělo poskytuje dobrou odolnost proti korozi a mechanické síly, zároveň vyměnitelný vložek umožňuje jednoduché údržby bez nutnosti výměny celého ventilu. Integrování do systému vyžaduje uvážení přívodního tlaku a průtoku, aby byl ventil schopen zvládnout zátěž bez nadměrného poklesu tlaku nebo nestabilitu. Doba životnosti závisí na kvalitě médií, četnosti tlakových kolísání a přítomnosti nečistot, které by mohly zablokovat filtr nebo ovlivnit membránu.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby ventil nadále fungoval v požadovaném rozsahu tlaku. Vyměnitelný vložek a filtr by měly být kontrolovány na opotřebení nebo zablokování, zejména v systémech s médiy obsahujícími nečistoty. Tlakoměr by měl být pravidelně sledován na odchylky od nastaveného bodu. V dokumentaci není uvedeno žádné konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních podmínek systému a technické specifikace výrobce.

Nejčastější otázky

Může být tento ventil použit v systému teplé užitkové vody?
Ano, ventil je vhodný pro systémy teplé užitkové vody, pokud je provozní teplota nižší než 40 °C a tlak zůstává v určeném rozsahu.

Je tlakoměr nutný pro provoz?
Ne, tlakoměr je volitelný. Závit 1/4 palce slouží k monitorování, ale není nutný pro funkčnost ventilu.

Může být ventil nastaven tak, aby udržoval konstantní tlak?
Ano, ventil umožňuje manuální nastavení výstupního tlaku v rozsahu od 1 do 6 bar k udržení stabilního tlaku zařízení.

Může být ventil použit s glykolovými médiemi?
Ano, pokud zůstanou teplotní a tlakové podmínky v určených mezích a médium bude kompatibilní s materiálem konstrukce.
