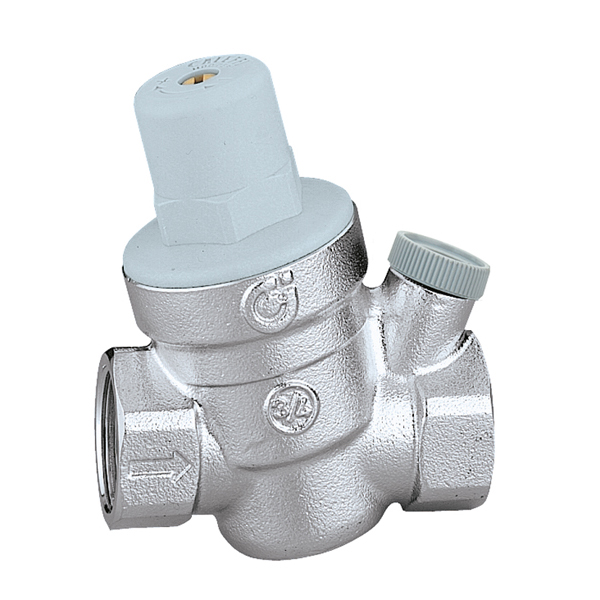

Pojistný ventil 1 palce, PN 16 bar, pracovní rozsah 1-6 bar, T max.+40 °C, s 1/4 palce F připojením na tlakoměr

Detailní popis produktu

Pojistné ventily jsou základními komponenty v systémech, kde je dodávací tlak vyšší než bezpečná provozní úroveň pro zařízení v dolní části systému. Tato verze se běžně používá v bytových a komerčních topných a potrubních systémech k regulaci tlaku v domácích teplých a studených vodovodních liniích, stejně jako v zavlažovacích a čerpacích obvodech. Instalatéři často setkávají s těmito ventily v systémech napájených z městských vodovodních sítí nebo vysokotlakých kotlových obvodech, kde je důležité udržovat stabilní a bezpečný tlak pro zvýšení životnosti komponent a výkonu systému.

Val je navržen pro integraci do systémů s maximálním vstupním tlakem 16 bar, což zajišťuje kompatibilitu s širokou škálou zdrojů v horní části systému. Výstupní tlak lze nastavit v rozsahu 1–6 bar, což umožňuje přesnou kontrolu podmínek v dolní části systému. 1 palcové připojení zajišťuje kompatibilitu se standardními potrubními rozměry v těchto systémech, zatímco 1/4 palcová závitová vložka poskytuje vyhrazený port pro připojení tlakoměru pro monitorování.

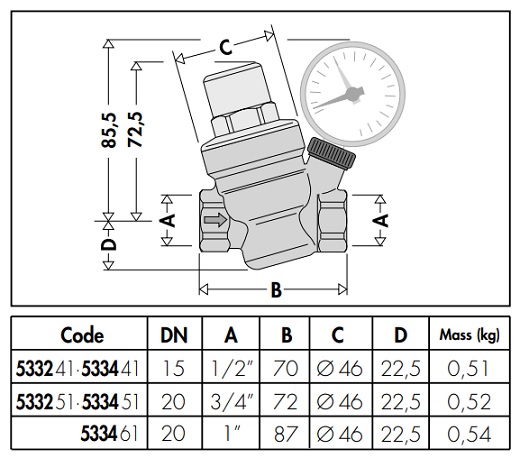

Technické parametry

Montáž a připojení

Montáž by měla být provedena v přímém úseku potrubí, s dostatečným prostorem pro přístup k nastavovacímu a měřicímu portu. 1 palcové připojení je obvykle závitové a mělo by být ověřeno kompatibilitu s příslušenstvím v horní i dolní části systému. Pro připojení tlakoměru je k dispozici 1/4 palcová závitová vložka, která by měla být nainstalována pro monitorování tlaku v provozu. Běžné chyby při montáži zahrnují nesprávnou orientaci ventilu (např. jeho obrácené zapojení), nedostatečné upevnění měřicího portu nebo opomenutí vyčerpání systému před uvedením do provozu. Vždy ověřte směr průtoku uvedený na tělese ventilu a ujistěte se, že systém je vyčerpán před zahájením montáže.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními 1 palcovými závitovými potrubními systémy a lze jej integrovat jak do nových, tak do stávajících instalací. K dokončení konfigurace je potřeba tlakoměr s kompatibilním 1/4 palcovým závitem pro monitorování výstupního tlaku. Další příslušenství může zahrnovat izolační ventily pro přístup k údržbě a filtry pro ochranu ventilu před částicovou znečistěním. Pro tuto verzi nejsou uvedeny konkrétní související produkty.

Technický pozadí pro projektanty

Pracovní princip tohoto pojistného ventilu je založen na membránovém nebo pružinovém mechanismu, který upravuje otevření ventilu v reakci na tlak v dolní části systému. Mosazné tělo poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco chromové povlaky zvyšují odolnost a vzhled. Vyměnitelný vložek a filtr umožňují údržbu bez nutnosti výměny celého těla ventilu. Ventil je navržen tak, aby udržoval stabilní výstupní tlak i při kolísání vstupního tlaku, což jej činí vhodným pro systémy s proměnlivými dodacími podmínkami. Životnost a účinnost ventilu závisí na kvalitě médií, četnosti tlakových nárazů a pravidelnosti údržby.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby se zajistilo, že ventil nadále pracuje v rámci svých specifikovaných parametrů. Zkontrolujte výstupní tlak pomocí připojeného tlakoměru a potvrďte, že zůstává v nastaveném rozsahu. Pokud se tlak liší, může být ventil potřeba upravit nebo vyčistit. Vyměnitelný vložek a filtr by měly být kontrolovány na opotřebení nebo znečistění, zejména v systémech s vysokým obsahem částic. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná kontrola podle technického listu výrobce.

Nejčastější otázky

Může být tento ventil použit v systému s teplou vodou?
Ano, pokud teplota systému nepřekročí 40 °C a médium je kompatibilní s mosaznou konstrukcí.

Je port pro tlakoměr kompatibilní s běžnými tlakoměry?
Ano, 1/4 palcová závitová vložka je vhodná pro běžné tlakoměry s 1/4 palcovým závitem.

Může být výstupní tlak ručně nastavit?
Ano, ventil umožňuje ruční nastavení výstupního tlaku v rozsahu 1–6 bar pomocí poskytnutého nastavovacího mechanismu.

Je ventil vhodný pro použití s chemickými roztoky?
Pouze pokud je médium kompatibilní s mosazí a splňuje uvedené teplotní a tlakové limity. Vždy se omezujte na technický list výrobce pro kompatibilitu médií.
