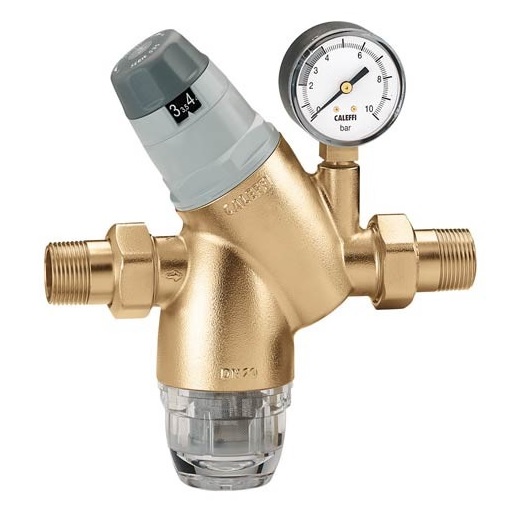

Pojistný ventil 1 palce, PN 25 bar, pracovní rozsah 1-6 bar, T max.+40 °C, tlakoměr 0-10 bar, filtr se sítem - 280 µm

Detailní popis produktu

Tento pojistný ventil se běžně používá v bytových a komerčních otopných a sanitárních systémech, kde je třeba regulace tlaku na straně výstupu z vyššího vstupního tlaku. Je typicky instalován v systémech, kde vstupní tlak převyšuje požadovaný provozní tlak pro komponenty na straně výstupu, jako jsou radiátory, kotle nebo systémy teplé vody. Tento přístroj zajistí stabilní a řízené dodání tlaku, chrání citlivé zařízení před přetlakem a zaručuje efektivní provoz systému.

Instalatéři pracující v centrálních otopných systémech, vodovodních linkách nebo průmyslových procesových systémech najdou tento ventil vhodný pro aplikace, kde je přesná regulace tlaku zásadní. Ventil je navržen pro použití s čistou vodou a je certifikován podle EN 1567, což z něj dělá vhodný produkt pro regulované sanitární a otopné prostředí.

Technické parametry

Maximální vstupní tlak je 25 bar, s nastavitelným rozsahem výstupního tlaku mezi 1 a 6 bar. To z něj dělá vhodný produkt pro systémy, kde je vstupní tlak výrazně vyšší než požadovaný tlak na straně výstupu. Maximální provozní teplota je 40 °C, což omezuje jeho použití na systémy s nehtermální vodou nebo nízko-temperační aplikace. Filtr má síto o velikosti 280 µm, které pomáhá zabránit pronikání nečistot do systému a zamezuje znečištění citlivých komponent.

Při výběru tohoto ventilu zkontrolujte, že maximální vstupní tlak systému nepřekročí 25 bar a že požadovaný výstupní tlak je v rozmezí 1–6 bar. Je také třeba vzít v úvahu teplotní limit 40 °C, aby nedošlo k degradaci materiálu nebo problémům s výkonem.

Instalace a připojení

Instalace by měla být provedena na přímém úseku potrubí, s dostatečným prostorem pro přístup k otočnému knoflíku a tlakoměru. Ventil je vybaven závitovým připojením pro potrubí 1 palce a musí být připojen vhodnými přírubami a těsnícími materiály, jako je PTFE pásko nebo těsnicí pasta. Obal filtru je průhledný, což umožňuje vizuální kontrolu sítě na případné zácpy.

Před instalací zajistěte, že systém je vyrovnán a ventil je nastaven na nízký tlak. Po instalaci by měl být tlak postupně zvyšován, přičemž je třeba sledovat vestavěný tlakoměr a potvrdit, že výstupní tlak je v požadovaném rozmezí. Běžnou chybou je nesprávná orientace ventilu, což může vést k nesprávnému směru průtoku a snížení výkonu.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními systémy potrubí o průměru 1 palce a může být integrován do otopných a sanitárních systémů. Doporučuje se instalovat uzavírací ventil výše, aby bylo možné systém izolovat při údržbě. Pro základní provoz není potřeba žádné další příslušenství, ale může být přidán tlakoměr pro přesnější monitorování, pokud vestavěný tlakoměr není pro aplikaci dostatečný.

Technický pozadí pro projektanty

Ventil funguje tak, že snižuje vstupní tlak na nižší, řízený výstupní tlak. Mosazné tělo poskytuje dobré odolnosti proti korozi a mechanické síly, zatímco nerezové sítě filtru zajišťuje dlouhodobou spolehlivost v systémech s vodou. Průhledný obal umožňuje vizuální kontrolu filtru bez demontáže. Ventil je navržen pro integraci do systémů, kde je stabilní tlak kritický, a jeho výkon je ovlivněn čistotou vstupní vody a přesností nastavení tlaku.

Pracovní princip zahrnuje membránu nebo pružinový mechanismus, který upravuje otevření ventilu v reakci na změny tlaku. Maximální provozní teplota 40 °C je klíčovým návrhovým parametrem, protože vyšší teploty mohou ovlivnit integritu vnitřních těsnění a materiálů. Ventil je vhodný pro použití v uzavřených systémech a může být kombinován s expanzními nádržemi nebo pojistnými ventily pro kompletní řízení tlaku.

Údržba a provoz

Doporučuje se pravidelná kontrola sítě filtru, aby zůstala bez nečistot. Průhledný obal umožňuje vizuální kontroly bez nutnosti demontáže. Pokud tlakoměr ukazuje kolísání nebo výstupní tlak překročí nastavený rozsah, může být ventil potřeba přepracovat nebo vyčistit. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému.

Nejčastější otázky

Může být tento ventil použit v systému teplé vody?
Ano, pokud teplota vody nepřekročí 40 °C. Ventil je vhodný pro studenou vodu a aplikace s nízkou teplotou.

Je filtr odnímatelný pro čištění?
Ano, filtr je umístěn v průhledném obalu a lze ho přístupný k čištění nebo výměně pomocí speciálního klíče.

Může být tlak upraven po instalaci?
Ano, ventil má manuální stupnici pro nastavení výstupního tlaku mezi 1 a 6 bar.

Jaký je maximální vstupní tlak, který tento ventil zvládne?
Ventil je schopen zvládnout maximální vstupní tlak 25 bar, nad kterým může nefungovat správně nebo bezpečně.
