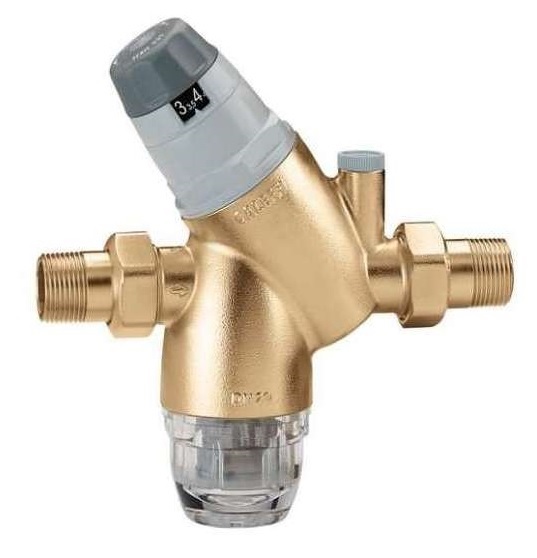

Snížení tlaku 1 palce, PN 25 bar, pracovní rozsah 1-6 bar, T max.+40 °C, tlakoměr 0-10 bar, s 1/4 palce F připojením k tlakoměru, filtr se sítem - 280 µm

Detailní popis produktu

Tento redukční ventil se běžně používá v domácích a komerčních vodovodních soustavách, kde je požadováno přesné regulace tlaku. Je vhodný pro instalaci do centrálních topných soustav, obvodů teplé a studené vody a nízkonápravných aplikací, jako je podlahové vytápění. Ventil zajišťuje stabilní tlak v dolní části systému, i když se tlak v horní části mění, což ho činí ideálním pro systémy, kde jsou citlivé komponenty, jako jsou otopná tělesa, výměníky tepla nebo oběhová čerpadla. Integrovaný filtr pomáhá zabránit znečištění systému a ucpání dolních komponent. Zařízení je navrženo pro použití s čistou vodou a by měl být instalován podle EN 1567 standardů.

Technické parametry

Kód	INT_CLF 535160

Ventil má maximální vstupní tlak 25 bar, s nastavitelným dolním tlakem v rozsahu 1 až 6 bar. To ho činí vhodným pro systémy, kde je dodávkový tlak vyšší než požadavky dolních zařízení. Maximální provozní teplota je 40 °C, což omezuje jeho použití na nízkonápravné vodní aplikace. Nerezový filtr 280 µm zajistí, že částice větší než tato velikost jsou zadrženy, což chrání citlivé komponenty. Tyto parametry jsou zásadní pro správné rozměření systému a kompatibilitu s horními a dolními zařízeními.

Instalace a připojení

Ventil se instaluje do přímé části potrubí, ideálně za uzavíracím ventilem pro přístup k údržbě. Hlavní připojení je 1 palce potrubní závit, který by měl být zkontrolován pro správnou orientaci a těsnost. Pro připojení tlakoměru je k dispozici 1/4 palce závit, což umožňuje reálné sledování dolního tlaku. Před instalací by měl být systém vyčerpán a vyplaven, aby se odstranily nečistoty, které by mohly poškodit ventil nebo filtr. Běžné chyby instalace zahrnují nesprávnou orientaci těla ventilu, neinstalaci připojení k tlakoměru a opomenutí kontroly stavu filtru při uvedení do provozu. Vždy se ujistěte, že ventil je instalován ve správném směru toku, jak je uvedeno výrobcem.

Kompatibilita a příslušenství

Tento redukční ventil je kompatibilní se standardními měděnými, ocelovými a PPR potrubními systémy pracujícími v rámci stanovených tlakových a teplotních limitů. Často se používá spolu s tlakoměry, uzavíracími ventily a expanzními nádoby k vytvoření kompletního systému regulace a monitorování tlaku. Doporučuje se tlakoměr s měřící škálou 0–10 bar pro přesné sledování. Pro základní provoz nejsou potřeba žádné další příslušenství, ale je k dispozici údržbový klíč pro údržbu filtru a vnitřních komponent.

Technický pozadí pro projektanty

Ventil funguje tím, že omezí tok přes nastavitelné otvor, který udržuje nastavený dolní tlak bez ohledu na změny v horní části. Mosazné tělo poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco nerezový filtr zajišťuje dlouhodobou spolehlivost ve vodních systémech. Ventil je navržen pro integraci do uzavřených systémů a by měl být vybrán podle požadovaného tlakového rozdílu a průtoku. Maximální provozní teplota 40 °C znamená, že není vhodný pro páru nebo vysokoteplotní aplikace. Projektanti systémů by měli zohlednit rozsah tlaku ventilu a zajistit, že vstupní dodávka nepřekročí limit 25 bar, aby se zabránilo poškození.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu filtru na ucpání a zkontrolování přesnosti tlakoměru. Filtrovací síto lze odstranit a vyčistit pomocí zahrnutého údržbového klíče. Nejsou stanoveny žádné plánované intervaly údržby, ale ventil by měl být kontrolován během údržby systému nebo pokud jsou pozorovány odchylky v tlaku. Filtrovací síto by mělo být vyměněno, pokud je poškozeno nebo pokud čištění neobnoví plnou kapacitu průtoku. Před jakoukoliv údržbou by měl být ventil odpojen, aby se zabránilo ztrátě vody nebo poškození dolních komponent.

Nejčastější otázky

Může být tento ventil použit v systému teplé vody?
Ano, pokud systémová teplota nepřekročí 40 °C. Ventil není vhodný pro vyšší teploty.

Je tlakoměr vyžadován pro provoz?
Ne, tlakoměr je volitelný, ale doporučuje se pro sledování dolního tlaku a zajištění správné funkce ventilu.

Může být filtr vyměněn zvlášť?
Ano, nerezový filtr lze odstranit a vyměnit pomocí zahrnutého údržbového klíče.

Jaký je maximální povolený vstupní tlak?
Ventil je určen pro maximální vstupní tlak 25 bar. Překročení tohoto může způsobit poškození vnitřních komponent.
