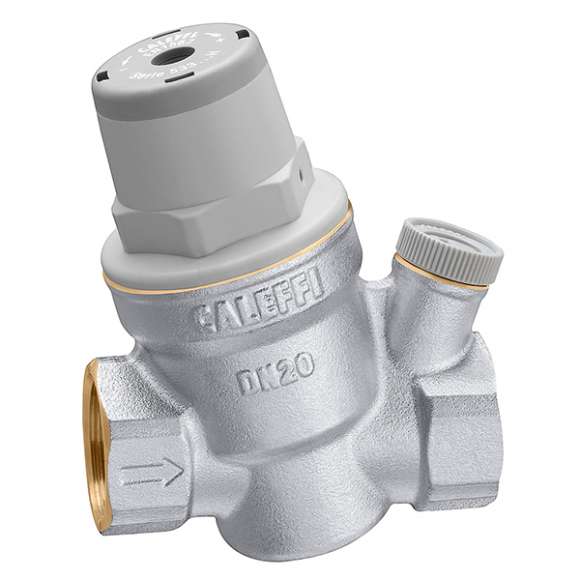

Regulační ventil 3/4 palce, PN 16bar, pracovní rozsah 1–5,5 bar, T max.+80 °C, s 1/4 palce F připojením na tlakoměr

Detailní popis produktu

Tento regulační ventil se běžně používá v bytových a komerčních topných, potrubních a sanitárních systémech, kde je vyžadována přesná regulace dolního tlaku. Je instalován v místech, kde je vstupní tlak vyšší než požadovaný provozní tlak dolních komponent, jako jsou kotle, tepelné výměníky nebo systémy teplé užitkové vody. Ventil zajistí stabilní a bezpečné hladiny tlaku, snižuje riziko poškození citlivého zařízení přeplněním. Je vhodný pro aplikace s vodou a kompatibilními kapalinami a běžně se nachází v systémech s maximálním vstupním tlakem 16 bar a pracovní teplotou až 80 °C.

Montéři a technici tento ventil používají v systémech, kde je regulace tlaku zásadní pro správnou funkci dolních komponent. Často se integruje do systémů s požadavky na sledování tlaku, kde 1/4 palce F port umožňuje připojení tlakoměru. Ventil je vhodný jak pro nové instalace, tak pro modernizace systémů, a jeho kompaktní design umožňuje instalaci i v omezeném prostoru. Běžně se nachází v bytových i průmyslových prostorách, kde jsou konzistentní hladiny tlaku klíčové pro výkon a bezpečnost systému.

Technické parametry

Kód	INT_CLF 533451H

Ventil je navržen pro zpracování maximálního vstupního tlaku 16 bar a lze jej nastavit na výstupní tlak mezi 1 a 5,5 bar. Tento rozsah umožňuje flexibilitu v návrhu systému, přizpůsobuje se různým požadavkům dolních komponent. Maximální provozní teplota 80 °C zajišťuje jeho vhodnost pro použití v systémech teplé vody a topných okruhů. 3/4 palce připojení zajišťuje kompatibilitu se standardními potrubními rozměry, zatímco 1/4 palce F port poskytuje dedikované rozhraní pro sledování tlaku. Tyto parametry jsou zásadní pro správné rozměrování a výběr v souladu s hydraulickými a tepelnými podmínkami systému.

Instalace a připojení

Instalace regulačního ventilu vyžaduje pečlivou pozornost k rozměrům připojení a orientaci. Ventil by měl být instalován na rovné části potrubí s dostatečným místem pro přístup a údržbu. 3/4 palce připojení je obvykle závitové a musí být ověřeno pro kompatibilitu s potrubím systému. 1/4 palce F port slouží k připojení tlakoměru, který by měl být instalován pro účely sledování. Ventil musí být správně orientován, s vyznačeným směrem průtoku na tělese.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné ověření vstupního tlaku před instalací a opomenutí připojit tlakoměr pro sledování. Aby se tomu zabránilo, ujistěte se, že ventil je instalován ve správném směru, ověřte, že vstupní tlak nepřesahuje 16 bar, a připojte tlakoměr k 1/4 palce F portu. Systém by měl být vyrovnán před instalací a postupně opětovně naplněn poté, co je instalace dokončena.

Kompatibilita a příslušenství

Tento regulační ventil je kompatibilní se standardními topnými a potrubními systémy, které pracují v rámci specifikovaných rozsahů tlaku a teploty. Často se používá spolu s tlakoměry, které by měly být připojeny k 1/4 palce F portu pro přesné sledování. Další komponenty, jako jsou filtry nebo izolační ventily, mohou být potřeba v závislosti na konfiguraci systému. Pro kompletní nastavení regulace tlaku by měl být objednán tlakoměr a možná i pojistný ventil zvlášť.

Technický pozadí pro projektanty

Ventil pracuje na principu přímé akce regulace tlaku, kde pružinový membrána ovládá průtok a udržuje nastavený dolní tlak. Mosazné tělo poskytuje dobré odolnosti korozi a mechanickou odolnost, což z něj dělá vhodný pro použití ve vodních systémech. Chromování zvyšuje trvanlivost a odolnost proti opotřebení. Ventil se integruje do systému připojením k vstupnímu zásobování a dolnímu okruhu, zajišťuje, že tlak zůstává v požadovaném rozsahu. Trvanlivost a účinnost ventilu jsou ovlivněny kvalitou vody, přítomností částic a četností tlakových kolisací.

Údržba a provoz

Pravidelná kontrola a údržba jsou zásadní pro zajištění správné funkce ventilu. Klíčové kontroly zahrnují ověření, že výstupní tlak zůstává v nastaveném rozsahu, kontrolu netěsností na připojeních a inspekce stavu membrány a vnitřních komponent. Tlakoměr by měl být použit k sledování dolního tlaku během provozu. Nejsou poskytovány konkrétní intervaly údržby, ale ventil by měl být pravidelně kontrolován, zejména po obdobích intenzivního použití nebo tlakových kolisací.

Nejčastější otázky

Může být tento ventil použit ve systémech teplé vody?
Ano, ventil je vhodný pro použití ve systémech teplé vody s maximální provozní teplotou 80 °C.

Je tlakoměr vyžadován pro provoz?
Tlakoměr není vyžadován pro fungování ventilu, ale doporučuje se pro sledování dolního tlaku.

Může být ventil instalován ve svislé poloze?
Ano, ventil lze instalovat ve svislé poloze, pokud je zachován směr průtoku a je dostatečný přístup.

Může být ventil použit s jinými kapalinami než voda?
Ventil je navržen pro použití s vodou a kompatibilními kapalinami. Není doporučován pro agresivní nebo korozi způsobující média.
