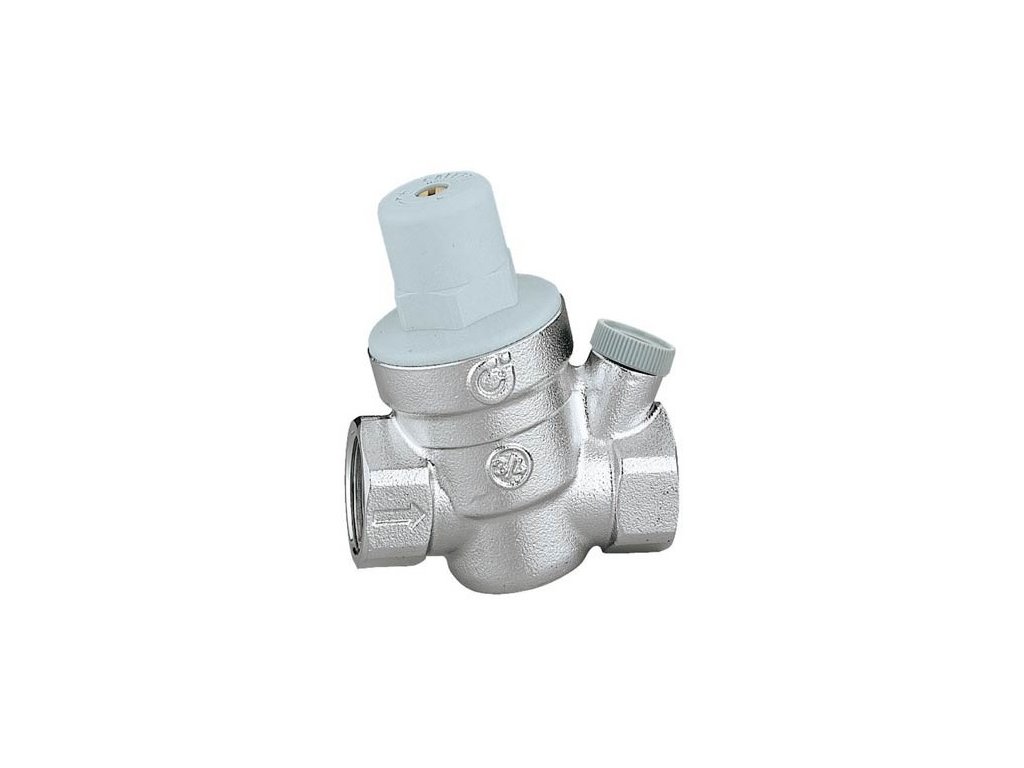

Rozdílový redukční ventil 3/4", PN 16bar, pracovní rozsah 1-6 bar, T max.+40 °C, s 1/4" F připojením na tlakový měr

Detailní popis produktu

Tento rozdílový redukční ventil se běžně používá ve vytápěcích a potrubních systémech pro domácnosti i komerční objekty k regulaci tlaku zařízení. Je instalován v aplikacích, kde vstupní tlak převyšuje požadovaný provozní tlak pro komponenty zařízení, jako jsou radiátory, výměníky tepla nebo systémy teplé užitkové vody. Ventil zajistí stabilní tlakové hladiny, chrání zařízení před přetlakem a zaručuje efektivní provoz systému. Běžně se používá v systémech, kde maximální vstupní tlak nepřesahuje 16 bar a požadovaný výstupní tlak je v rozmezí 1–6 bar.

Instalatéři a technici pracující v oblasti stavebních služeb, klimatizace nebo průmyslových systémů najdou tento ventil vhodný pro integraci do systémů s maximální provozní teplotou 40 °C. Často se používá společně s tlakovými měry pro monitorování a řízení. Ventil je navržen pro jednoduchou instalaci a spolehlivou dlouhodobou výkonovost v aplikacích s vodou o střední teplotě.

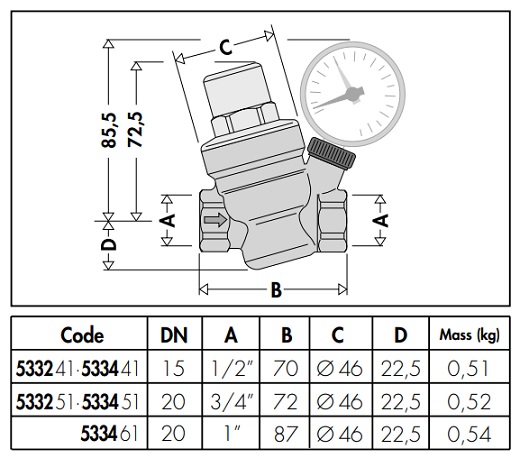

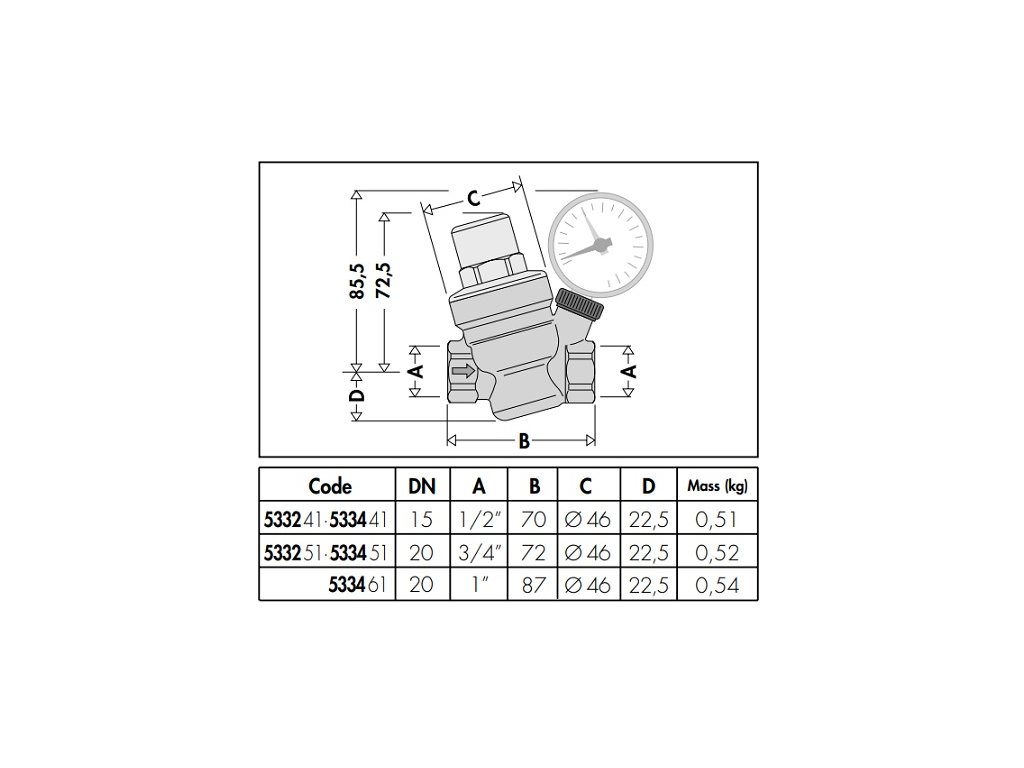

Technické parametry

Instalace a připojení

Instalace by měla probíhat v čistém a suším prostředí, aby se zabránilo znečistění vnitřních komponent. Ventil je připojen pomocí 3/4 palcového závitu, obvykle s mužským závitem na tělese ventilu. Pro připojení tlakového měru je k dispozici 1/4 palcový závit. Před instalací se ujistěte, že systém je vyčerpán a všechna připojení jsou čistá a bez nečistot.

Zkontrolujte, že směr průtoku je správný, protože ventil je směrový a musí být instalován podle směrové šipky. Běžnou chybou je nesprávná orientace, což může vést ke špatné regulaci tlaku nebo selhání ventilu. Zatíme všechna připojení dle doporučeného momentu otáčení výrobce, abyste zabránili netěsnostem nebo poškození závitů.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními vytápěcími a potrubními systémy, které pracují v rámci stanovených tlakových a teplotních mezí. Často se používá spolu s tlakovými měry připojenými přes 1/4 palcový závit. Pro kompletní integraci do systému se ujistěte, že potrubí a komponenty zařízení jsou schválené pro upravený tlakový rozsah. K základnímu provozu není potřeba dalšího příslušenství, ale doporučuje se tlakový měr pro sledování výkonu systému.

Technický pozadí pro projektanty

Ventil funguje tak, že snižuje vstupní tlak na nastavený výstupní tlak pomocí pružinového membránového mechanismu. Mosazné tělo poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco chromový povlak zvyšuje trvanlivost a estetiku. Vyměnitelný vložek a filtr pomáhají udržovat vnitřní čistotu a prodlužují životnost. Ventil je navržen pro integraci do systémů, kde je stabilní regulace tlaku zásadní pro ochranu komponent a energetickou účinnost.

Projektanti systémů by měli brát v úvahu maximální provozní teplotu 40 °C při výběru tohoto ventilu pro aplikace s teplou vodou. Rozsah tlaku a hodnota vstupního tlaku musí být přizpůsobeny provozním požadavkům systému, aby se zabránilo přetížení ventilu nebo komponentů zařízení. Směrový průtokový návrh musí být respektován při rozvrhu, aby byla zajištěna správná funkce.

Servis a provoz

Doporučuje se pravidelná kontrola ventilu, aby byl zajištěn pokračující výkon. Zkontrolujte známky opotřebení, netěsnosti nebo zablokování filtru. Pokud se výstupní tlak liší od nastaveného rozsahu, může být ventil potřeba vyčistit nebo vyměnit vnitřní komponenty. Nejsou k dispozici konkrétní intervaly servisu, ale údržba by měla být prováděna jako součást pravidelných kontrolování systému.

Příbuzné otázky

Může být tento ventil použit ve vytápěcím systému s teplou užitkovou vodou?
Ano, pokud systém pracuje v rámci maximální teplotní meze 40 °C. Ventil je vhodný pro aplikace s chladnou a teplou vodou.

Je možné připojit tlakový měr k tomuto ventilu?
Ano, ventil má 1/4 palcový závit určený speciálně pro připojení tlakového měru.

Může být ventil instalován obráceně?
Ne, ventil je směrový a musí být instalován podle směrové šipky, aby správně fungoval.

Pro jaká média je tento ventil vhodný?
Ventil je navržen pro použití s vodou a je vhodný pro vytápěcí a potrubní systémy pracující v rámci stanovených teplotních a tlakových mezí.
