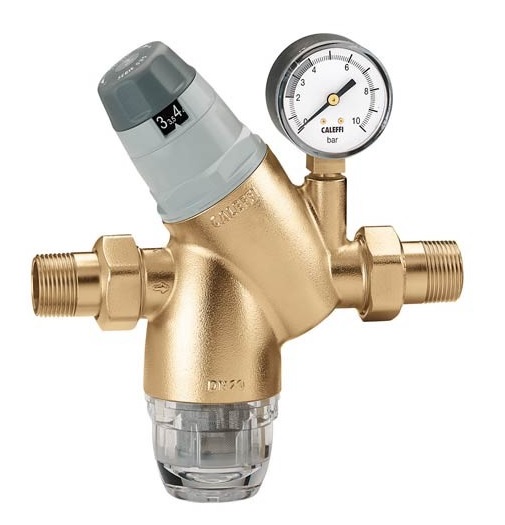

Regulační ventil 3/4 palce, PN 25 bar, pracovní rozsah 1-6 bar, T max.+40 °C, tlakoměr 0-10 bar, filtr se sítem - 280 µm

Detailní popis produktu

Tento regulační ventil se běžně používá v bytových a komerčních topných, potrubních a zavlažovacích systémech, kde je potřeba přesná regulace tlaku na výstupu. Je zvláště vhodný pro systémy pracující s chladnou nebo nízkonápravnou vodou, jako jsou obvodové topné okruhy, podlahové vytápění a nízkonápravné zavlažování. Ventil se instaluje mezi hlavní vodovodní přívod a systém, aby snížil přitékající tlak na bezpečnou a stabilní úroveň, což zajišťuje trvanlivost a efektivitu komponent na výstupu.

Ventil je navržen pro integraci do systémů s maximálním vstupním tlakem 25 bar a maximální pracovní teplotou 40 °C. Není určen pro vysokoteplotní nebo parní aplikace. Vestavěný tlakoměr a síto filtru zajišťují ochranu systému před částicovým znečištěním a umožňují reálné monitorování tlaku během provozu.

Technické parametry

Kód	INT_CLF 535151

Ventil má maximální vstupní tlak 25 bar a umožňuje ruční nastavení výstupního tlaku mezi 1 a 6 bar. Maximální pracovní teplota je 40 °C, což omezuje jeho použití na systémy s chladnou nebo nízkonápravnou vodou. Vestavěný filtr má síto o velikosti 280 µm, které je dostatečné k zachycení větších částic a zabrání zácpě komponent na výstupu. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby ventil pracoval v rámci svých návrhových mezí a udržoval integritu systému.

Instalace a připojení

Ventil se připojuje pomocí závitu 3/4 palce, což vyžaduje kompatibilní mužský hadicový přípoj pro bezpečnou instalaci. Před instalací by měl být systém vyrovnán a strana přívodu prohlédnuta na případné nečistoty nebo zácpy. Ventil by měl být instalován vodorovně s tlakoměrem směrem vzhůru pro přesné měření. Běžnou chybou při instalaci je opomenutí vyčistit síto filtru před uvedením do provozu, což může vést k ranému zácpě a snížení účinnosti. Ventil by měl být namontován v místě, které umožňuje snadný přístup k údržbě a nastavení.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními nízkonápravnými vodními systémy a je vhodný pro použití s měděnými, PEX nebo ocelovými potrubími. Je navržen k provozu se systémy, které vyžadují regulaci tlaku na výstupu a filtraci. K základnímu provozu nejsou potřeba žádná další příslušenství, ale k údržbě je přiložen klíč pro čištění filtru. Ventil je certifikován podle EN 1567, což zajišťuje soulad s evropskými normami pro regulační ventily.

Technický pozadí pro projektanty

Ventil pracuje na principu přímého působení regulačního tlaku, kde se výstupní tlak ručně nastavuje pomocí kalibrované stupnice. Mosazné tělo poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco nerezové síto filtru zajišťuje dlouhodobou trvanlivost ve vodních systémech. Ventil je navržen tak, aby udržoval stabilní výstupní tlak i při kolísání vstupního tlaku, pokud zůstává vstupní tlak v rámci 25 bar. Integrace tlakoměru umožňuje reálné monitorování a ověření výkonu systému. Mez teploty 40 °C je klíčová k tomu, aby se zabránilo tepelnému poškození vnitřních komponent a zajišťovala funkčnost ventilu v průběhu času.

Údržba a provoz

Ventil vyžaduje pravidelnou kontrolu a čištění síta filtru k udržení výkonu. Síto lze přístupovat a vyčistit pomocí přiloženého klíče pro filtr. Tlakoměr by měl být kontrolován na přesnost během pravidelné údržby. V návodu není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se provádět inspekci ventilu ročně nebo po jakékoliv systémové poruše. Ventil by měl být znovu kalibrován, pokud se výstupní tlak liší od nastavené hodnoty nebo pokud tlakoměr ukazuje známky nepřesnosti.

Nejčastější otázky

Může být tento ventil použit v systému teplé vody?
Ano, pokud systém pracuje s maximální teplotou 40 °C. Ventil není vhodný pro vysokoteplotní aplikace.

Je síto filtru odstranitelné pro čištění?
Ano, síto je umístěno v průhledné skříňce a lze ho přístupovat a vyčistit pomocí přiloženého klíče pro filtr.

Může být tlakoměr nahrazen zvlášť?
Ne, tlakoměr je integrální částí ventilu a není navržen pro samostatnou výměnu.

Je ventil vhodný pro použití s PEX potrubím?
Ano, ventil je kompatibilní s PEX potrubím, pokud je připojen pomocí mužského závitu 3/4 palce a systém pracuje v rámci specifikovaných tlakových a teplotních mezí.
