Snížení tlaku kulový ventil 3/4 palce, PN 25 bar, pracovní rozsah 1–6 bar, T max. +40 °C, tlakový měr 0–10 bar

Detailní popis produktu

Kulový ventil na snížení tlaku se běžně používá ve vodovodech domácností i komerčních systémech, kde je potřeba kontrolovat tlak zařízení. Typicky se instaluje do otopných okruhů, systémů teplé a studené vody a zavlažovacích systémů, kde přívodní tlak přesahuje bezpečnou hranici pro zařízení zařízení. Ventil zajistí stabilní a snížený tlak na výstupu, chrání trubky, armatury a spotřebiče před poškozením nadměrným tlakem. Je zvláště vhodný pro aplikace, kde může kolísat přívodní tlak, ale výstup musí zůstat v definovaném rozsahu.

Ventil je navržen pro použití v systémech s maximální pracovní teplotou 40 °C a je certifikován podle EN 1567, což zajišťuje soulad s evropskými normami pro regulátory tlaku. Jeho kompaktní design a nastavitelná volba z něj dělají vhodný prvek jak pro nové instalace, tak pro modernizaci stávajících systémů. Zahrnutí tlakového měru umožňuje reálné sledování tlaku zařízení, což pomáhá při diagnostice a údržbě systému.

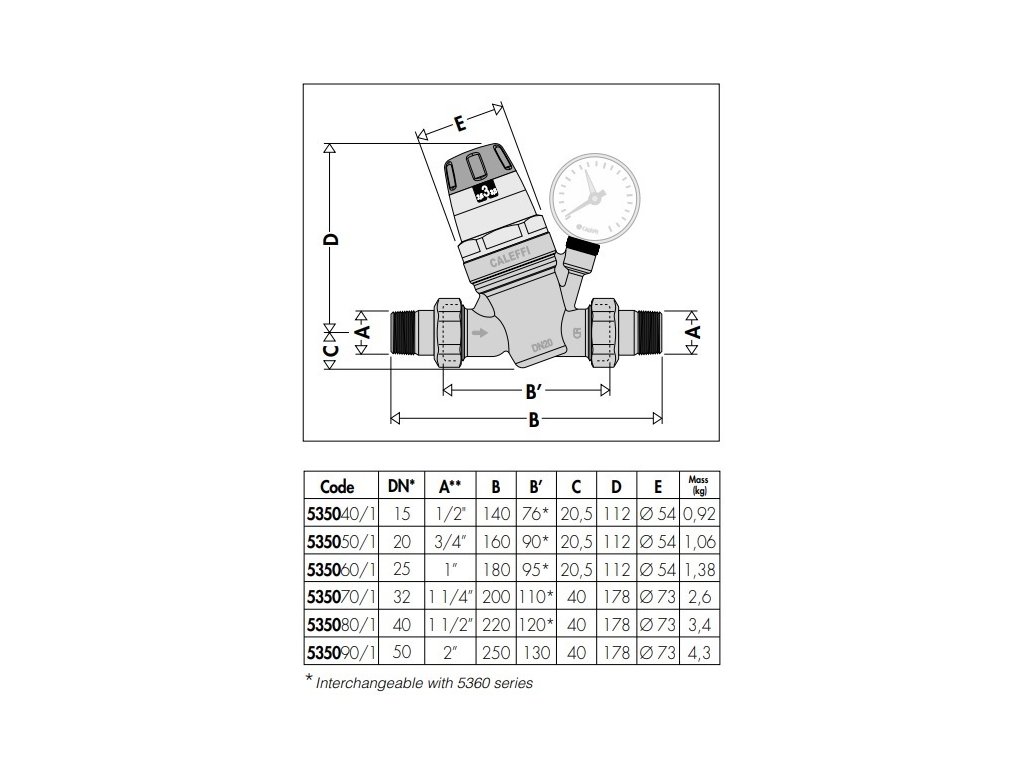

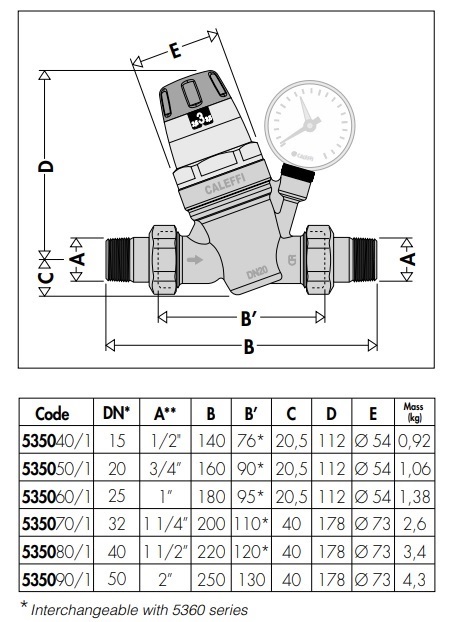

Technické parametry

Instalace a připojení

Ventil má připojení 3/4 palce s vřetenem pro přímou instalaci do potrubí. Měl by být nainstalován do přímého úseku potrubí, zaručuje-li se absence turbulence nebo omezení průtoku před i za ventilem. Tělo je zhotovené s vřetenem pro matice a na závitech by měl být použit těsnicí materiál nebo pásko PTFE, aby se zabránilo únikům. Tlakový měr je namontován na výstupní straně k monitorování regulovaného tlaku. Během instalace je důležité ověřit, že směr průtoku odpovídá šipce na těle ventilu a že systémový tlak nepřekračuje maximální hodnotu přívodního tlaku. Běžné chyby při instalaci zahrnují špatnou orientaci, nedbalé upevnění měru nebo nesprávné utažení spojení, což může vést k únikům nebo nepřesným měřením tlaku.

Kompatibilita a příslušenství

Tento kulový ventil na snížení tlaku je kompatibilní se standardními vodními systémy a je vhodný pro použití s měďovými, ocelovými nebo plastovými trubkami. Je navržen k práci se systémy, které vyžadují stabilní tlak zařízení a často se používá spolu s expanzními nádoby, pojistnými ventily a tlakovými spínači. Pro kompletní integraci systému může být nutné objednat další komponenty, jako jsou tlakové spínače nebo teplotní senzory, v závislosti na požadavcích systému. K základnímu provozu není potřeba konkrétního příslušenství, ale tlakový měr je zahrnutý pro účely monitorování.

Technický pozadí pro projektanty

Ventil funguje tím, že snižuje tlak před zařízením na nižší, ovladatelnou úroveň na výstupu. Používá membránu a pružinu k udržení nastaveného tlaku s ručním nastavením pomocí stupnice. Tělo je chráněné proti dezinkifikaci, což je forma koroze, která může vzniknout u mosazi za určitých podmínek. Tato ochrana zajišťuje dlouhodobou spolehlivost ve vodních systémech. Ventil je navržen k integraci do uzavřených systémů, kde je kritická stabilita tlaku. Faktory jako teplota média, průtok a kolísání přívodního tlaku mohou ovlivnit výkon a trvanlivost ventilu. Pravidelné sledování tlakového měru pomáhá identifikovat potenciální problémy brzy.

Údržba a provoz

Doporučuje se pravidelná kontrola tlakového měru a těla ventilu, aby byl zajištěn správný provoz. Měr by měl být kontrolován na přesnost a hleděno na jakékoliv známky poškození nebo opotřebení. Pokud se tlakový údaj liší od nastavené hodnoty, může být ventil potřeba upravit nebo prozkoumat vnitřní opotřebení. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se provádět kontroly během pravidelné údržby systému. Ventil by měl být vyměněn, pokud ukazuje známky úniku, nestabilní regulace tlaku nebo fyzické poškození. Normálně se nepožaduje demontáž ani vnitřní čištění.

Příbuzné otázky

Může být tento ventil použit ve vodním systému s teplou vodou?
Ano, ventil je vhodný pro použití ve vodních systémech s teplou i studenou vodou, pokud pracovní teplota nepřekročí 40 °C.

Je možné upravit tlakový měr?
Ne, tlakový měr je pevný a poskytuje údaj o tlaku zařízení. Nastavení tlaku se ručně provádí stupnicí na těle ventilu.

Může být ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat ve svislé nebo vodorovné poloze, pokud proudění odpovídá šipce na těle a měr je umístěn pro snadné čtení.

Jaký je maximální přívodní tlak, který může ventil vydržet?
Ventil je schopen vydržet maximální přívodní tlak 25 bar. Překročení této meze může vést ke poškození vnitřních komponent.
