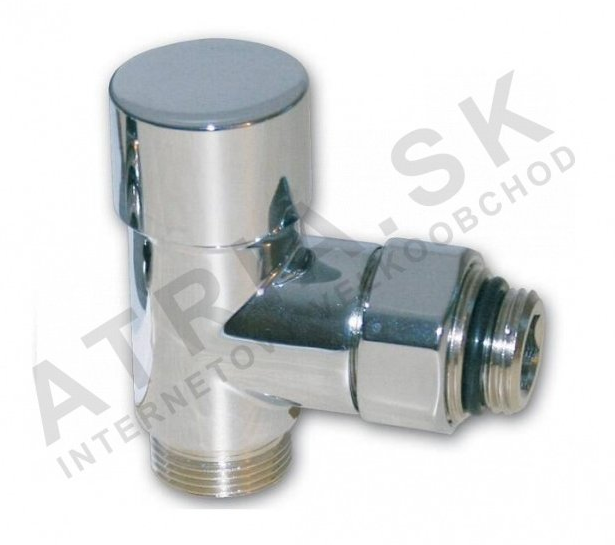

Regulační přípojka OPTIMA - roh, 1/2 palce x M 24 - chrom IVAR.DV 030

Detailní popis produktu

Rohové regulační přípojky jsou základními komponentami při spojování sanitárních a topných systémů, zejména tam, kde jsou potřeba změny směru nebo omezený prostor. Tento model se běžně používá v bytových i komerčních instalacích, jako jsou koupelny, kuchyně a systémy podlahového vytápění. Umožňuje připojení topného nebo vodovodního systému k sanitárním zařízením a zajišťuje přesnou regulaci průtoku a efektivitu systému. Instalatéři a technici tyto přípojky běžně používají spolu s termostatickými ventily a otopnými tělesy, kde je potřeba flexibilního směrování. Kompaktní design a odolné provedení z ní dělají vhodnou volbu pro nové i rekonstruované projekty.

Technické parametry

Materiál	Mosaz CW617N s povrchovou úpravou
Prováděcí teplota	+100 °C
Nominální tlak	PN 10
Hmotnost	0,37 kg
Kód	530041CHROM
Značka	IVAR

Prováděcí teplota +100 °C a nominální tlak PN10 jsou klíčové pro určení vhodnosti této přípojky pro různé topné a potrubní systémy. Tyto parametry zajistí kompatibilitu se standardními domácími topnými a vodovodními okruhy. Mosaz CW617N poskytuje dobré odolnosti proti korozi a mechanické síle, což z ní dělá vhodnou volbu pro dlouhodobé použití v vlhkém prostředí.

Montáž a připojení

Tato rohová regulační přípojka je navržena pro přímé připojení k 1/2 palcovým a M24 závitovým komponentám. 1/2 palcové připojení je obvykle samice, zatímco M24 je mužský závit s normálním metrickým profilem. Během montáže je důležité zajistit, že obě připojení jsou čistá a bez nečistot, aby se zabránilo únikům. Pro zlepšení těsnosti může být na mužský závit použit těsnicí materiál nebo PTFE pásko. Přípojka by měla být rovnoměrně utažena vhodným nářadem, aby nedošlo ke poškození závitů nebo povrchové úpravy. Běžné chyby při montáži zahrnují přetížení, které může vést ke deformaci závitů, a použití nekompatibilních typů závitů, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

Tato regulační přípojka je kompatibilní s řadou termostatických ventilů a otopných těles, které používají 1/2 palcové a M24 připojení. Běžně se používá spolu s termostatickými vložkami, jako je IVAR.DV 030, což umožňuje regulaci teploty v topných systémech. Při montáži je důležité zajistit, že systémový tlak a teplota nepřekročí PN10 a +100 °C. Pro základní montáž nejsou potřeba žádné další příslušenství, ale těsnicí materiály mohou být nutné v závislosti na požadavcích systému.

Technický pozadí pro projektanty

Pracovní princip této regulační přípojky je založen na směrové regulaci průtoku a tlaku. Materiál mosaz CW617N je vybrán kvůli své vysoké mechanické síle a odolnosti proti korozi ve vlhkém prostředí. Chromová povrchová úprava poskytuje dodatečnou ochranu proti oxidaci a opotřebení. V návrhu systému umožňuje směrová flexibilita přípojky integraci topného nebo vodovodního systému k zařízením v omezeném prostoru. Nominální tlak a teplotní hodnoty jsou klíčové pro určení vhodnosti přípojky pro danou aplikaci. Vlastnosti materiálu a povrchová úprava také ovlivňují dlouhodobou výkonnost a efektivitu přípojky, zejména v systémech s častým tepelným cyklem.

Služba a provoz

Tato regulační přípojka vyžaduje minimální údržbu díky své odolné konstrukci a těsným spojením. Doporučuje se pravidelně kontrolovat na případné úniky nebo korozi, zejména v oblastech s vysokou vlhkostí nebo agresivní chemickou složením vody. Pokud jsou zjištěny jakékoliv problémy, měla by být přípojka demontována a prohlédnuta na poškození závitů nebo povrchové úpravy. Nejsou poskytovány konkrétní intervaly pro servis, ale doporučuje se kontrolovat přípojku během pravidelné údržby systému. Správná montáž a dodržování udaných provozních parametrů zajistí dlouhodobou spolehlivost a výkon.

Nejčastější otázky

Může být tato přípojka použita s termostatickým ventilem?
Ano, tato přípojka je navržena k použití s termostatickými ventily, jako je IVAR.DV 030. Poskytuje pevné připojení a podporuje funkci regulace teploty ventilu.

Je kompatibilní s oběma horkovodními a studenkovodními systémy?
Je vhodná pro horkovodní systémy až do +100 °C. Pro studenkovodní aplikace není teplotní limit faktorem, ale stále musí být dodržován nominální tlak PN10.

Může být použita v systémech podlahového vytápění?
Ano, pokud systémový tlak a teplota nepřekročí PN10 a +100 °C. Běžně se používá v takových aplikacích, kde je potřeba směrová flexibilita.

Jaký je doporučený způsob těsnění pro M24 závit?
Doporučuje se použít těsnicí materiál nebo PTFE pásko pro mužský M24 závit, aby bylo zajištěno těsné spojení. Materiál naneste rovnoměrně a vyhněte se přetížení, aby nedošlo ke poškození závitů.
