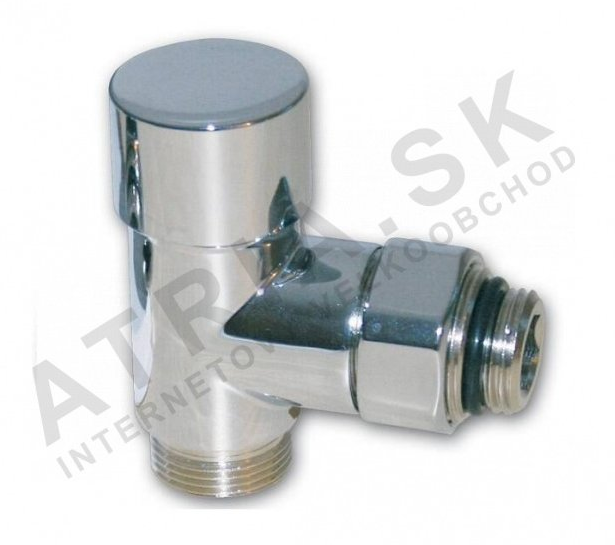

Regulovatelné šroubení OPTIMA - roh, 1/2 palce x M 24 - inox IVAR.DV 030
Kód: 530041INOXSouvisející produkty
Detailní popis produktu
Toto regulovatelné šroubení se běžně používá ve venkovských i komerčních budovách k řízení průtoku vody v otopných a sanitárních systémech. Montéři ho obvykle integrují do systémů vyžadujících regulaci průtoku mezi úseky potrubí a armaturami. Je vhodné pro aplikace zahrnující otopná tělesa, rozdělovače pro podlahové vytápění nebo kohoutky, kde je nutná přesná regulace průtoku. Design umožňuje různé konfigurace spojení, což zvyšuje jeho přizpůsobivost různým požadavkům na rozvržení.
Kompaktní rozměr a odolná konstrukce šroubení z něj dělají ideální řešení pro úzce omezené prostory v kuchyních, koupelnách a strojovnách. Jeho integrace do systému vyžaduje pečlivé zarovnání orientace potrubí a kontrolu kompatibility s sousedními komponenty, jako jsou termostatické ventily nebo průtokoměry. Rozsah provozních teplot zaručuje vhodnost pro běžné otopné aplikace bez překročení mezních hodnot materiálu.
Technické parametry
| Materiál | Mosaz CW617N s povrchovou úpravou |
|---|---|
| Provozní teplota | +100 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,37 kg |
| Kód | 530041INOX |
| Značka | IVAR |
Montáž a spojení
Montáž zahrnuje připojení závitu potrubí o průměru 1/2 palce k odpovídajícímu systému potrubí a zajištění závitu M24 k kompatibilní armatuře nebo ventilu. K utažení spojení by měl být použit klíč, avšak přetížení může poškodit závity nebo těsnící plochy. Před konečným utažením zkontrolujte správné zarovnání šroubení a vylučte případné nesrovnalosti mezi spojenými komponentami. Běžnou chybou během montáže je použití nesprávných těsnících materiálů, což může vést k únikům nebo předčasnému poškození.
Kompatibilita a příslušenství
Toto regulovatelné šroubení je navrženo k použití s termostatickými ventily a dalšími komponenty řady OPTIMA. Před montáží je nutné ověřit kompatibilitu závitů spojených komponent. Podle konfigurace systému mohou být potřeba další položky, jako jsou těsnící kroužky nebo potrubní přechody. Pro tuto verzi nejsou doporučovány konkrétní související produkty.
Technický pozadí pro projektanty
Šroubení funguje tak, že umožňuje regulovaný průtok prostřednictvím svého vnitřního průběhu, který je regulovatelný připojeným ventilem. Materiál mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost vůči běžným korozi v systémech s vodou. Povrchová úprava zvyšuje jeho odolnost a snižuje riziko oxidace. Při integraci do systému přispívá šroubení k udržování stabilních průtokových hodnot a zvyšuje energetickou účinnost díky přesné regulaci průtoku. Trvanlivost závisí na správné montáži, pravidelném kontrolování a dodržování provozních limitů.
Služba a provoz
Během provozu je důležité sledovat příznaky úniku nebo poklesu tlaku, které mohou signalizovat vadný těsnění nebo opotřebované závity. Pravidelné vizuální kontroly zajišťují integritu spojení. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby. Pokud se objeví problémy, může být nutná demontáž pro kontrolu nebo výměnu.
Nejčastější otázky
Může být toto šroubení použito s měděným potrubím?
Ano, pokud má měděné potrubí závit o průměru 1/2 palce a spojení je správně utěsněno.
Je toto šroubení vhodné pro párové systémy?
Ne, maximální provozní teplota +100 °C omezuje jeho použití pouze na systémy s teplou vodou.
Může být šroubení otočeno po montáži?
Otočení se nedoporučuje, jakmile je šroubení plně utaženo, protože může poškodit těsnění.
Jaký je doporučený moment utažení závitů?
Podle technického listu výrobce nejsou uvedeny konkrétní hodnoty momentu. Použijte standardní postupy utažení pro podobné mosazné komponenty.
Doplňkové parametry
| Kategorie: | REGULAČNÍ ŠROUBENÍ OPTIMA - příme / rohové, úhlové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.37 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N s povrchovou úpravou |
| Provozní teplota: | +100 °C |
