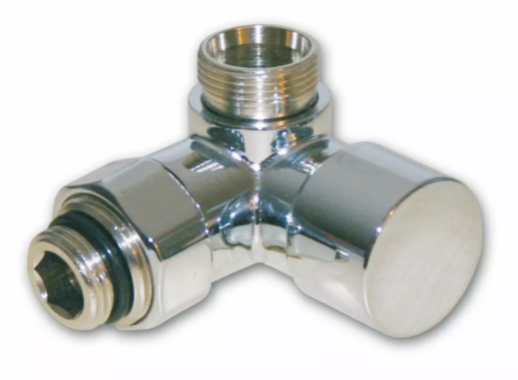

Regulovací šroubení OPTIMA - tříosé - L, 1/2 palce x M 24 - inox IVAR.DV 028

Detailní popis produktu

Toto tříosé regulovací šroubení je navrženo pro použití v domácích i komerčních topných a sanitárních instalacích. Připojuje sanitární zařízení, jako jsou kohouty a směšovače, k dodacím potrubím, zajišťuje přesné regulace průtoku a stabilitu systému. Často se používá v kuchyních, koupelnách a v pracovně-úklidových místnostech, kde je spolehlivé rozdělení vody zásadní. Šroubení pracuje v běžných bytových a lehce komerčních budovacích systémech, včetně termostatických regulací a podlahových topných smyček.

Šroubení se instaluje mezi potrubní úseky a sanitární zařízení, umožňuje úhlovou úpravu během montáže. Instalační proces zahrnuje zarovnání tří os, aby byly spoje těsné a orientace správná. To je zvlášť důležité při práci s pevně umístěnými zařízeními, jako jsou stěnové sprchové hlavice nebo nádoby s pevnými montážními body.

Technické parametry

Materiál	Mosaz CW617N s povrchovou úpravou
Prováděcí teplota	+100 °C
Jmenovitý tlak	PN 10
Hmotnost	0,387 kg
Kód	530013INOX
Značka	IVAR

Maximální prováděcí teplota +100 °C znamená vhodnost pro topné okruhy a vodovodní aplikace. Jmenovitý tlak PN 10 zajišťuje kompatibilitu se standardními bytovými vodovodními systémy. Výběr materiálu – mosaz CW617N s povrchovou úpravou – poskytuje odolnost proti korozi a mechanickému opotřebení, což podporuje dlouhodobou funkčnost v mokrém prostředí.

Instalace a připojení

Pro instalaci šroubení zkontrolujte, zda je vstupní závit 1/2 palce a metrický závit M24 čistý a nepoškozený. Na oba závity naneste těsnící směs nebo PTFE pásku a poté je utáhněte. Zkontrolujte, zda tříosé konstrukce umožňuje úhlové zarovnání, aby byly zajištěny malé odchylky mezi potrubím a spotřebičem. Běžné chyby zahrnují přetížení, které může poškodit vnitřní komponenty, a špatnou orientaci, která může omezit průtok nebo způsobit únik. Pro zajištění spojů rovnoměrně použijte klíč a vyhýbejte se překřížení závitů.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní se standardními sanitárními zařízeními s metrickým závitem M24 a závitem 1/2 palce. Při instalaci zkontrolujte, zda všechny připojené komponenty – jako jsou termostatické ventily a směšovací jednotky – jsou hodnoceny pro stejné provozní podmínky. Pro nestandardní konfigurace mohou být potřeba další komponenty, jako jsou spojky nebo adaptéry.

Technický pozadí pro projektanty

Tříosé konstrukce umožňuje úhlový pohyb během instalace, což zajišťuje kompenzaci drobných odchylek bez poškození těsnosti. Mosaz CW617N poskytuje dobré pevnostní a tepelné vlastnosti a odolnost proti dezinkifikaci. Povrchová úprava zvyšuje ochranu proti oxidaci a pittingu. Integrace do systému vyžaduje zohlednění tepelné roztažnosti a hydraulického odporu, aby byla zajištěna konzistentní výkonnost v průběhu času. Šroubení umožňuje přímé připojení k termostatickým ventilm prostřednictvím své vnitřní konstrukce.

Služba a provoz

Během provozu pravidelně kontrolovat spoje na známky úniku nebo opotřebení. Pokud dojde k úniku, demontujte šroubení a zkontrolujte závity a těsnění na poškození. Vyčistěte vnitřní dutinu, pokud je podezření na usazeniny. Žádné plánované servisní intervaly nejsou pro tento komponent specifikovány za normálních provozních podmínek. Vyhněte se používání agresivních rozpouštědel, která mohou poškodit povrchovou úpravu.

Nejčastější otázky

Může být toto šroubení použito ve vodovodních systémech s teplou vodou?
Ano, je hodnoceno pro provoz až do 100 °C, což z něj dělá vhodný prvek pro topné okruhy a termostatické systémy.

Je toto šroubení kompatibilní s sanitárními zařízeními s M24 závitem?
Ano, metrický závit M24 je navržen pro přímé připojení k zařízením se stejným závity.

Může být šroubení otočeno po instalaci?
Ne, tříosé nastavení je určeno pouze pro počáteční zarovnání. Otáčení po instalaci může poškodit těsnost.

Jaká těsnící metoda je doporučena pro závity?
Naneste těsnící pásku nebo směs na oba závity – 1/2 palce i M24 – pro zajištění těsného spoje.
