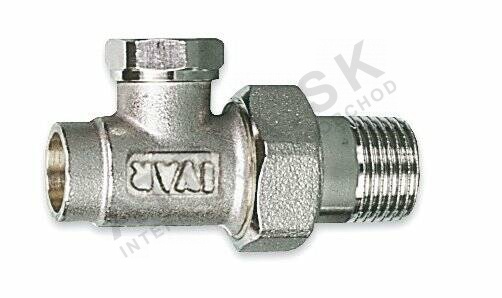

Regulovací šroubení - přímý, 1/2 palce x 15,1 IVAR.DD 201
Kód: 500623Související produkty
Detailní popis produktu
Tento přímý regulovací šroubení se často používá v bytových a komerčních otopných a sanitárních soustavách, kde je vyžadována přesná regulace průtoku. Instalatéři a servisní technici často používají tyto šroubení v nízkotlakých aplikacích, jako je podlahové vytápění, otopná tělesa a oběhové vody. Šroubení je určeno pro měkké kapilární pájení na měděné potrubí, což zajišťuje bezpečné a netěsné spojení v soustavách s nominální tlakovou třídou až PN 10. Je vhodný pro prostředí, kde provozní teplota nepřesahuje +120 °C, což ho činí vhodným pro standardní otopné soustavy.
Konstrukce z niklově pozinkované mědi poskytuje odolnost proti korozi a zajišťuje dlouhodobou odolnost ve vlhkém prostředí. Rozměry 1/2 palce x 15 mm umožňují kompatibilitu se standardním měděným potrubím používaným ve většině evropských sanitárních a otopných instalací. Toto šroubení je zvláště užitečné při připojování komponent, jako jsou termostatické ventily, oběhová čerpadla nebo výměníky tepla v uzavřených systémech.
Technické parametry
| Materiál | niklově pozinkovaná měď CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Průměr | 15 mm |
| Hmotnost | 0,159 kg |
| Kód | 500623 |
| Značka | IVAR |
Maximální provozní teplota +120 °C a nominální tlaková třída PN 10 definují mezery, ve kterých může šroubení bezpečně fungovat. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby bylo zajištěno, že šroubení může zvládnout tepelné a hydraulické podmínky soustavy. Vnitřní průměr 15 mm odpovídá průměru měděné trubky, ke které se připojuje, zatímco vnější rozměr 1/2 palce odkazuje na standardní závitovou velikost používanou v evropských sanitárních systémech.
Instalace a připojení
Instalace zahrnuje připravení měděné trubky, která je čistě přestřižena a okraj je očistěn od ostrých hran. Šroubení je následně umístěno a zarovnáno s trubkou. Měkké kapilární pájení se provádí vhodným fluxem a pájedlem, což zajišťuje rovnoměrné a bezpečné spojení. Šroubení musí být drženo na místě během pájení, aby nedošlo k poškození. Po vychlazení by mělo být spojení prohlédnuto na netěsnosti a očistěno od nadbytečného fluxu.
Běžné chyby při instalaci zahrnují nesprávné zarovnání šroubení, nedostatečné použití fluxu a přehřátí spojení, což může poškodit niklové pozinkování. Aby se tyto problémy vyhnuly, ujistěte se, že trubka a šroubení jsou čisté, použijte správnou techniku pájení a umožněte spojení vychladnout přirozeně.
Kompatibilita a příslušenství
Toto šroubení je kompatibilní s měděnými potrubními soustavami navrženými pro spojení měkkým pájením. Často se používá spolu s termostatickými ventily, oběhovými čerpadly a výměníky tepla. Pro kompletní instalaci mohou být potřeba další položky, jako jsou měděné trubky, pájedlo, flux a těsnící pásko. Pro tento model nejsou uvedeny žádné konkrétní příslušenství.
Technický pozadí pro projektanty
Pracovní princip tohoto šroubení spočívá v jeho schopnosti udržovat těsné spojení prostřednictvím měkkého kapilárního pájení. Materiál niklově pozinkovaná měď CW617N poskytuje dobré mechanické pevnosti a odolnosti proti korozi, což ho činí vhodným pro použití ve vlhkém prostředí. Vnitřní průměr 15 mm zajišťuje hladký průtok kapaliny s minimální turbulence, což podporuje efektivní přenos tepla a výkon systému. Třída PN 10 znamená, že je vhodný pro nízkotlaké aplikace, typicky v bytových a lehkých komerčních otopných a sanitárních systémech. Dlouhodobý výkon závisí na správné instalaci, správném návrhu systému a vyhýbání se vystavení teplotám nebo tlakům mimo stanovené limity.
Služba a provoz
Po instalaci šroubení nepožaduje pravidelnou údržbu. Je však vhodné provádět pravidelné vizuální kontroly, aby byly zjištěny známky netěsnosti, koroze nebo mechanického poškození. Pokud je systém dlouhodobě vypnutý, měl by být vyčerpán a osušen, aby se zabránilo vnitřní kondenzaci a korozi. Pro tento model nejsou stanoveny žádné plánované termíny údržby.
Nejčastější otázky
Může být toto šroubení použito s měděnými trubkami jiných průměrů?
Ne, je specificky navrženo pro měděné trubky o průměru 15 mm a nemůže být použito s jinými velikostmi bez adaptéru nebo úpravy.
Je vhodné pro použití v systémech s vysokým tlakem?
Ne, šroubení má nominální tlakovou třídu PN 10, což z něj činí nevhodné pro vysokotlaké aplikace, jako jsou průmyslové potrubní systémy.
Může být použito s plastovým potrubím?
Ne, šroubení je určeno pouze pro měkké kapilární pájení na měděné trubky a není kompatibilní s plastovými potrubními systémy.
Může být niklové pozinkování poškozeno během instalace?
Ano, nadměrné teplo během pájení může poškodit pozinkování. Je důležité dodržovat doporučené postupy pájení a vyhýbat se přehřátí spojení.
Doplňkové parametry
| Kategorie: | PŘÍMÉ/ROHOVÉ - REGULAČNÍ ŠROUBENÍ |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.159 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Průměr: | 15 mm |
| Posledná aktuálizacia ceny: | 29.11.2024 15:10:06 |
