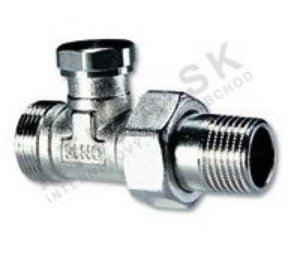

Regulovací šroubení - přímé, EC x 1/2 palce IVAR.DD 305
Kód: 500751Související produkty
Detailní popis produktu
Toto přímé regulovací šroubení se běžně používá v otopných a potrubních systémech pro bytové i komerční stavby. Zajišťuje bezpečné a netěsné spojení mezi trubkovými úseky a řídicími komponentami. Instalatéři ho obvykle používají v systémech vyžadujících regulaci teploty a řízení průtoku. Šroubení je vhodné jak pro nové instalace, tak pro modernizace systémů.
Jeho návrh zajišťuje kompatibilitu se standardními měděnými a plastovými potrubími. Často se vyskytuje v podlahových vytápěcích okruzích, vodovodních liniích teplé vody a v radiátorových okruzích. Robustní konstrukce šroubení podporuje spolehlivý provoz v prostředích s mírným tepelným a hydraulickým zatížením.
Technické parametry
| Materiál | Niklová mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,172 kg |
| Kód | 500751 |
| Značka | IVAR |
Instalace a připojení
Šroubení se připojuje k měděným nebo plastovým trubkám pomocí stlačovacích šroubení. Vnější připojení 1/2 palce vyžaduje kompatibilní stlačovací matici a prstenec. Vnitřní připojení je závitové na EK (evropský standard). Před utažením zkontrolujte, zda je stlačovací prstenec správně sedící a zda je trubka čistá a bez hrubek. Běžné chyby zahrnují přetížení matice, což může poškodit prstenec, nebo použití nesprávného závitového těsnícího prostředku na straně EK, což může vést k netěsnosti.
Ověřte, že materiál trubky odpovídá typu stlačovacího šroubení (TR pro měď, TA pro Alpex, TP pro plast). Vždy po instalaci zkontrolujte spojení na netěsnosti. Ujistěte se, že šroubení je rovné, aby nedocházelo ke zvýšenému namáhání sousedních komponent.
Kompatibilita a příslušenství
Toto šroubení je kompatibilní se stlačovacími šroubeními IVAR TR (pro měď), TA (pro Alpex) a TP (pro plast). K dokončení instalace objednejte příslušné stlačovací matice a prstence podle typu trubky. Další příslušenství může zahrnovat těsnící prostředek pro závit EK a izolaci trubek pro zvýšení tepelné účinnosti.
Technický pozadí pro projektanty
Šroubení funguje tím, že vytváří pevné nebo regulovatelné omezení v průběhu průtoku, v závislosti na návrhu systému. Materiál niklová mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou odolnost. Integruje se do otopných a potrubních systémů připojením k řídicím ventilům, radiátorům nebo teplovodním výměníkům. Účinnost systému závisí na správném rozměrování, vyrovnanosti a na absenci omezení průtoku před nebo za šroubením. Dlouhodobá spolehlivost je ovlivněna kvalitou vody, teplotními změnami a způsobem údržby.
Údržba a provoz
Doporučuje se pravidelně kontrolovat stlačovací spojení na případné netěsnosti nebo opotřebení. Pokud dojde k úniku, rozmontujte spojení, zkontrolujte stlačovací prstenec na poškození a případně ho vyměňte. Pro tento komponent nejsou stanoveny plánované intervaly údržby. Před jakoukoliv údržbou zajistěte, že systém je vyčerpán.
Nejčastější otázky
Může být toto šroubení použito s plastovými trubkami?
Ano, připojuje se k plastovým trubkám pomocí stlačovacího šroubení IVAR TP. Ujistěte se, že trubka je čistá a příčně zříznutá před instalací.
Je těsnící prostředek na závit EK potřeba?
Ne, závit EK je kovové spojení a nevyžaduje těsnící prostředek. Přílišné použití těsnícího prostředku může vést k příliptě a ztížit odmontování v budoucnu.
Jaká je maximální teplota pro trvalý provoz?
Maximální provozní teplota je +120 °C. Nad tímto limitem mohou materiálové vlastnosti degradovat a ovlivnit těsnost.
Může být toto šroubení použito v uzavřeném okruhu?
Ano, pokud systém pracuje v rámci specifikovaných tlakových a teplotních limitů. Ujistěte se, že systém je správně vyvážený a šroubení není vystaveno nadměrnému vibraci.
Doplňkové parametry
| Kategorie: | PŘÍMÉ/ROHOVÉ - REGULAČNÍ ŠROUBENÍ EK |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.172 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 15:10:42 |
