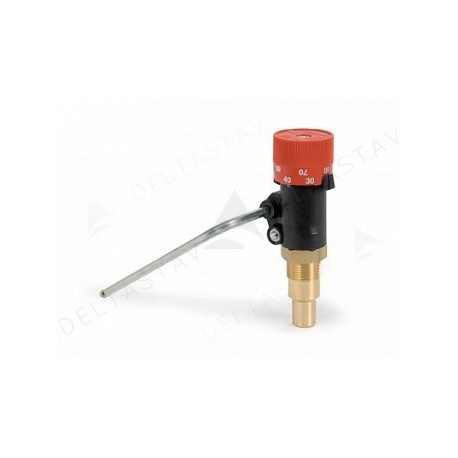

Regulátor výfuku HONEYWELL pro kotle ATMOS na pevná paliva

Detailní popis produktu

Tento regulátor výfuku je speciálně navržen pro použití s kotle ATMOS na pevná paliva, kde sehrává klíčovou roli při řízení spalovací účinnosti. Přizpůsobuje přívod vzduchu do spalovací komory v reakci na teplotu výstupní vody, čímž zajišťuje optimální spalovací podmínky. Instalatéři pracující na starších modelech, jako je ATMOS DC18S, zjistí, že tento prvek je zásadní pro udržování výkonu a bezpečnosti systému.

Typické aplikace zahrnují bytové a komerční topné systémy, kde jsou používány kotle na pevná paliva. Regulátor je instalován jako součást systému řízení přívodu vzduchu do kotle a je zvlášť důležitý v systémech, kde je pro efektivní provoz požadována přesná teplotní regulace. Často se používá společně s dalšími komponenty, jako jsou ventilátory a senzory, a jeho správná instalace je zásadní, aby se zabránilo přehřátí nebo nedostatečnému výkonu.

Technické parametry

Hmotnost	0,46 kg
Kód	S0011
Značka	Atmos

Regulátor pracuje v rozsahu teplot 30–90°C, což ho činí vhodným pro systémy, kde je teplota výstupní vody v tomto rozsahu. Maximální teplota senzoru je 115°C, což zajišťuje, že zařízení dokáže zvládnout dočasné teplotní špičky bez poruchy. Velikost rozhraní 3/4 palce je běžná pro takové aplikace a musí být při instalaci přizpůsobena kompatibilním adaptérem.

Instalace a připojení

Regulátor je připojen pomocí závitu 3/4 palce, který musí být pevně utažen, aby se zabránilo úniku vzduchu. Řetěz o délce 1 m slouží k propojení regulátoru s klapkou pro přívod vzduchu, což umožňuje mechanické nastavení v reakci na teplotní zpětnou vazbu. Při instalaci je důležité zajistit, že řetěz je správně zarovnaný a napnutý, aby umožnil hladký provoz. Běžné chyby zahrnují nesprávnou orientaci závitu nebo nedostatečné utažení řetězu, což může vést k neefektivní regulaci přívodu vzduchu. Instalatéři by měli také ověřit, že senzor je umístěn v místě, které přesně odráží teplotu výstupní vody.

Kompatibilita a příslušenství

Tento regulátor je kompatibilní se staršími modely ATMOS, jako je DC18S. Používá se obvykle spolu s existujícím systémem přívodu vzduchu do kotle a může být součástí většího řídicího systému, který zahrnuje ventilátory a teplotní senzory. Řetěz je zahrnut v balení, takže pro standardní instalace nejsou potřeba žádné další příslušenství. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Regulátor pracuje na principu proporcionality, kdy otevírání nebo zavírání přívodu vzduchu je upravováno v reakci na teplotu výstupní vody. To je zajištěno mechanickým řetězem, který propojuje regulátor s klapkou. Materiály použité jsou navrženy tak, aby odolávaly tepelným a mechanickým zatížením v prostředí kotle. Zařízení se integruje do řídicí smyčky systému, čímž zajišťuje dynamické upravení přívodu vzduchu pro udržení stabilní spalovací reakce. Účinnost a životnost regulátoru závisí na správné instalaci, správném zarovnání řetězu a pravidelném kontrolování opotřebení nebo poškození.

Služba a provoz

Pravidelná kontrola řetězu a spojovacích bodů je doporučena, aby byl zajištěn hladký provoz. Jakékoliv známky opotřebení, poškození nebo blokády by měly být okamžitě odstraněny, aby se zabránilo problémům s výkonem. V příručce nejsou uvedena žádná konkrétní období pro servis, ale údržba by měla být součástí pravidelné údržby kotle. Během provozu by regulátor měl reagovat hladce na změny teploty bez zpoždění nebo odporu.

Nejčastější otázky

Může být tento regulátor použit s modelem ATMOS DC18S?
Ano, tento regulátor je speciálně navržen pro použití s modelem ATMOS DC18S a je kompatibilní s jeho systémem přívodu vzduchu.

Je řetěz zahrnut v balení?
Ano, řetěz o délce 1 m je zahrnut v balení a je potřeba pro správný provoz regulátoru.

Jaká je maximální teplota, kterou senzor vydrží?
Maximální teplota, kterou senzor vydrží, je 115°C, což mu umožňuje bezpečně pracovat v běžných podmínkách kotle.

Jaká je velikost připojení tohoto regulátoru?
Regulátor používá připojení o velikosti 3/4 palce, což je běžné pro většinu modelů kotlů ATMOS.
