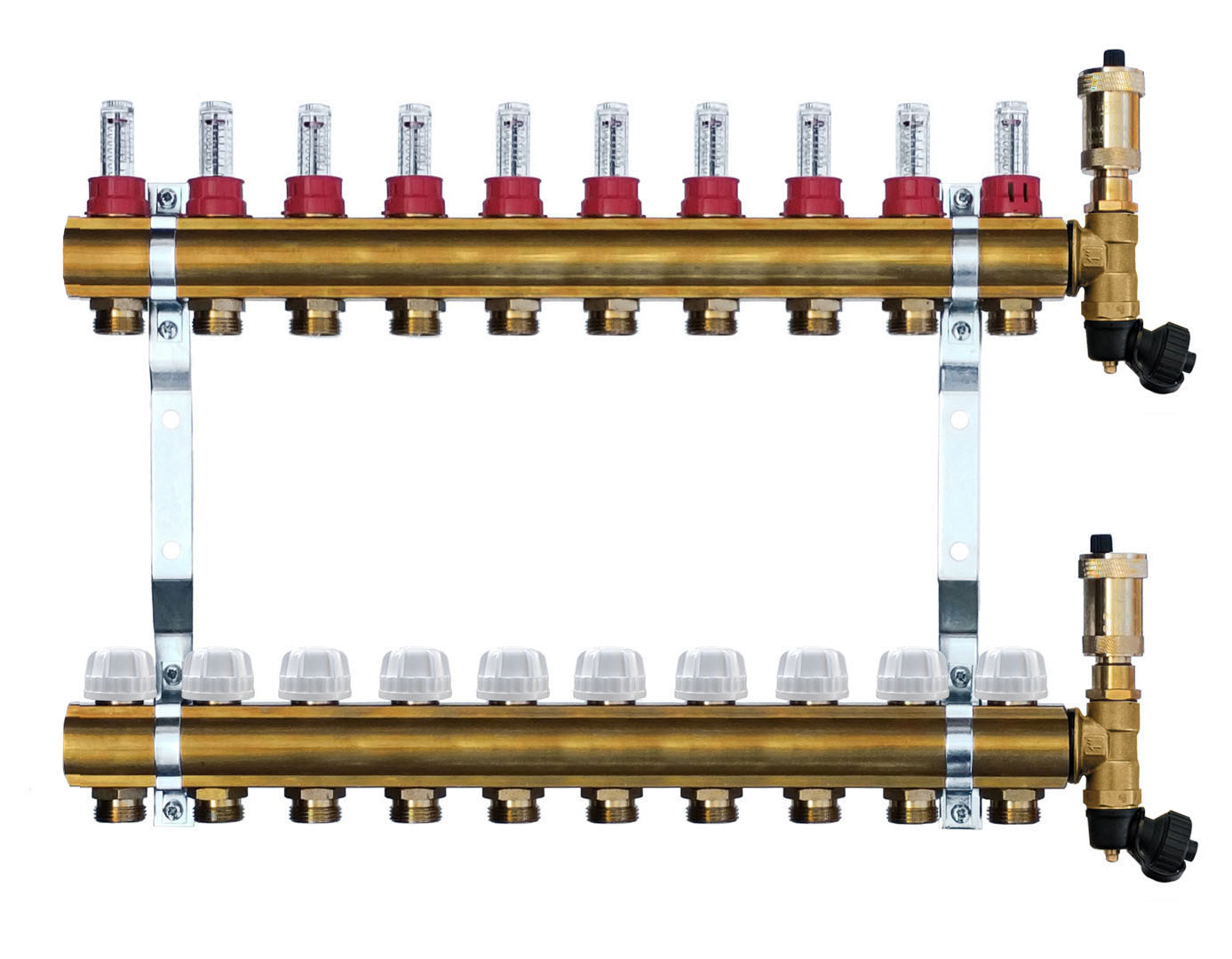

Měděný 10cestný rozdělovač pro podlahové vytápění

Detailní popis produktu

Tenivodový měděný rozdělovač je navržen pro distribuci topných nebo chladících kapalin v systémech podlahového vytápění, nebo v kombinaci s nízkonapěťovými otopnými tělesy v rodinných a vícepodlažních budovách. Často se používá v aplikacích, kde je požadováno individuální řízení každého vodovodu pro údržbu, vyvážení nebo zónování. Rozdělovač umožňuje rozdělení jediného 1 palce přívodu na deset nezávisle nastavitelných vodovodů, každý vybaven uzavíracím kulovým kohoutem a průtokoměrem. To z něj činí vhodný pro instalace, kde je třeba izolovat nebo upravit tepelné zóny bez vypnutí celého systému.

Typické aplikace zahrnují nové stavby a rekonstrukce se systémy podlahového vytápění, nebo hybridní systémy kombinující podlahové vytápění s otopnými tělesy. Rozdělovač podporuje jak topný, tak chladící režim a je kompatibilní s vodními kapalinami, včetně standardních směsí proti mrazu. Jeho modulární návrh umožňuje jednoduchou integraci do stávajících topných rozvodů a zjednodušuje budoucí úpravy nebo rozšíření.

Technické parametry

Technické parametry definují provozní limity a kompatibilitu rozdělovače. Rozsah maximálního pracovního tlaku (4–6 bar) zajišťuje vhodnost pro standardní topné systémy. Doporučená velikost trubky (PEX-AL-PEX 16 x 2) a stlačovací šroubení (ALPEX 16 x 2 ALU-EK) zajišťují bezpečná a netěsná připojení. Průtokoměry mají měřicí rozsah 0–5 l/min a přesnost ±10 %, což umožňuje základní sledování průtoku a vyvážení bez dalších nástrojů. Tyto parametry jsou zásadní při výběru správného rozdělovače pro hydraulické požadavky systému a typ kapaliny.

Montáž a připojení

Montáž začíná umístěním rozdělovače do místa, které umožňuje přístup ke všem kohoutům a průtokoměrům. Hlavní přívod a odtok se připojují přes 1 palce závitová připojení (DIN ISO EN 228-1), zatímco připojení větví používají Eurocones (Ek) pro bezpečná a odolná proti vibracím spojení. Každý vodovod se připojuje pomocí stlačovacího šroubení kompatibilního s trubkou PEX-AL-PEX 16 x 2. Je důležité zajistit, že těsnící kroužky (EPDM) jsou správně umístěny a že závity jsou čisté a nepoškozené, aby se zabránilo únikům.

Montéry by měli ověřit, že průtokoměry nejsou blokovány a že automatický vzduchový ventil je umístěn pro bezproblémové fungování. Po montáži by měl být proveden tlakový test až do 10 bar, aby byla potvrzena integrity systému.

Kompatibilita a příslušenství

Rozdělovač je kompatibilní s trubkou PEX-AL-PEX 16 x 2 a vyžaduje stlačovací šroubení ALPEX 16 x 2 ALU-EK pro bezpečná připojení. Pro organizaci a ochranu systému se doporučují panelové krabice pro rozdělovače, které slouží k uložení jednotky a poskytují čistý vzhled. Tyto krabice také pomáhají chránit rozdělovač před mechanickým poškozením a zlepšují přístupnost během údržby. Další komponenty, jako izolační manžety nebo montážní držáky, mohou být potřeba v závislosti na prostředí instalace.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje jediný průtok topné nebo chladící kapaliny do více větví, každá řízená kulovým kohoutem a monitorovaná průtokoměrem. Měděné tělo poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z něj činí vhodný pro použití s vodou a směsmi proti mrazu. Eurocone a stlačovací šroubení zajišťují těsná a odolná proti vibracím spojení, což snižuje riziko úniků v dynamických systémech. EPDM těsnění a automatický vzduchový ventil přispívají k dlouhodobé spolehlivosti a minimální údržbě.

Projektanti by měli zohlednit průtočnost (1,12 m³/h) a měřicí rozsah (0–5 l/min) při plánování vyvážení systému. Maximální provozní teplota +80 °C a povolený teplotní rozsah -10 °C až +120 °C z něj činí vhodný pro jak topné, tak chladící aplikace. Akustická izolace (DIN 4109) pomáhá snížit přenos hluku přes rozdělovač, což je zvláště výhodné v bytových prostorách.

Údržba a provoz

Během provozu by měl být automatický vzduchový ventil pravidelně kontrolován na případné zablokování nebo opotřebení, zejména v systémech s častými tepelnými cykly. Kulové kohouty by měly být testovány na hladké funkce a úniky. Průtokoměry nevyžadují pravidelnou kalibraci, ale by měly být vizuálně kontrolovány na případné zablokování nebo poškození. Pokud se používá odlehčovací ventil, měl by být po vyprázdnění pevně uzavřen, aby se zabránilo neúmyslnému otevření. V poskytnutých datech nejsou definovány konkrétní intervaly údržby; však jakékoliv známky úniku nebo poruchy by měly vyvolat okamžitou kontrolu a opravu.

Nejčastější otázky

Může být rozdělovač použit s glykolovými kapalinami?
Ano, je vhodný pro vodní kapaliny se standardními přísadami proti mrazu, poskytuje-li koncentrace zůstává v přijatelných mezích.

Má průtokoměr uzamykací mechanismus pro vyvážení?
Ano, dvojité řízení průtokoměrů zahrnuje uzamykací mechanismus pro udržení nastaveného průtoku během provozu.

Může být rozdělovač namontován svisle nebo vodorovně?
Může být namontován v libovolné poloze, ale vzduchový ventil musí zůstat přístupný pro správné fungování.

Jaký materiál těsnění se používá pro připojení větví?
Pro Eurocone a stlačovací šroubení se používají těsnění z EPDM, aby se zajistila kompatibilita s vodou a směsmi proti mrazu.

Dokumenty ke stažení

• Hygienicky certifikovaný PZH - rozdělovače, rámce rozdělovačů a příslušenství (PDF)
