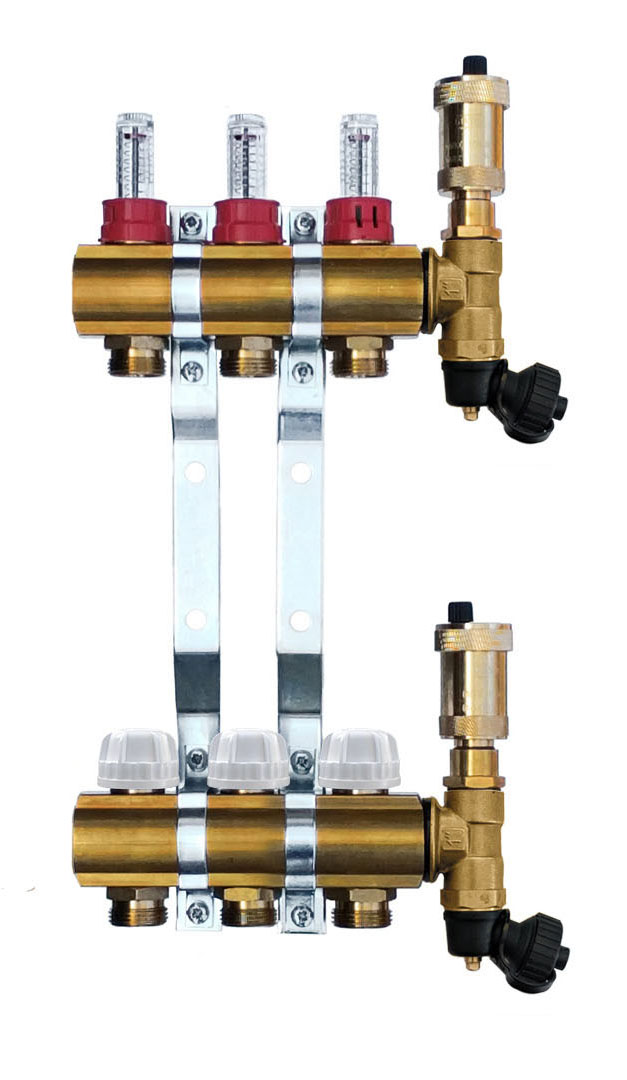

Měděný 3cestný rozdělovač pro podlahové vytápění

Detailní popis produktu

Třícestné rozdělovače jsou základními komponenty v radiálních vytápěcích a chlazení soustavách, zejména v bytových a komerčních budovách s podlahovým vytápěním. Umožňují individuální řízení každého okruhu, zajišťují vyvážené rozdělení průtoku a tepelný komfort. Instalatéři pracují s těmito jednotkami během komise systému, ověřují průtoky a zajišťují netěsné spoje. Integrace průtokových měřičů umožňuje přesné regulace, což je klíčové pro energetickou účinnost a trvanlivost systému.

Rozdělovače se často instalují v technických místnostech, výdechových prostorech nebo za stěnovými paneli, aby byly zachovány čisté vzhledy. Kompaktní design a modulární struktura z nich dělají vhodné pro jak nové stavby, tak rekonstrukce. Správné zarovnání a pevné upevnění jsou nezbytné, aby se zabránilo vibracím a přenosu hluku, zejména v vícepodlažních budovách.

Technické parametry

Instalace a připojení

Rozdělovač má 1 palcové závitové připojení pro přívod a odtok, podle normy DIN ISO EN 228-1. Každá větev je připojena prostřednictvím evrokonusových přípojek k potrubí PEX-AL-PEX 16 x 2. Instalatéři by měli ověřit zarovnání těla rozdělovače před upevněním na montážní lištu. Je třeba zajistit rovnou podlahu, aby se zabránilo napětí na spojích.

• Použijte stlačovací přípojky ALPEX 16 x 2 ALU-EK pro připojení větví.
• Před montáží zkontrolujte, zda jsou těsnící kroužky (EPDM) nepoškozené.
• Upevněte jednotku do místa, které je přístupné pro údržbu a kontrolu.
• Po instalaci a před aktivací systému zkontrolujte všechna připojení na netěsnosti.
• Vyhněte se přetížení přípojek, které může poškodit těsnící plochy.
• Instalujte výpurkový ventil na nejnižší místo rozdělovače pro efektivní odstranění vzduchu a vody.

Kompatibilita a příslušenství

Tento rozdělovač je specificky navržen pro použití s potrubím PEX-AL-PEX 16 x 2 a vyžaduje stlačovací přípojky ALPEX 16 x 2 ALU-EK pro bezpečná připojení. Pro ochranu a zlepšení vzhledu se doporučuje použít speciální skříně pro rozdělovače. Další komponenty, jako jsou expanzní nádoby, oběhová čerpadla a vyvažovací nástroje, mohou být potřeba v závislosti na návrhu systému. Ujistěte se, že všechny doplňkové části jsou kompatibilní s provozním tlakem a teplotními limity.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje a směruje průtok vytápěné nebo chlazené vody do tří oddělených okruhů. Měděná konstrukce poskytuje dobrou odolnost proti korozi a tepelnou vodivost. Zahrnutí průtokových měřičů umožňuje reálné sledování a úpravu průtoku v každém okruhu, což je zásadní pro udržení rovnoměrného rozdělení tepla. EPDM těsnění zajišťuje hermetické a vodotěsné připojení, zatímco kroužek WS 3825 podporuje bezpečné spojení mezi komponentami. Projektanti by měli zvážit celkový počet okruhů, průtokové požadavky a systémový tlak při výběru vhodné velikosti a konfigurace rozdělovače.

Údržba a provoz

Doporučuje se pravidelné kontrolování integrity rozdělovače a měření průtokových měřičů, aby byla zajištěna optimální výkonnost. Zkontrolujte těsnící plochy a stlačovací přípojky na známky opotřebení nebo netěsnosti. Výpurkový ventil by měl být pravidelně ovládán pro odstranění uvízlého vzduchu a usazenin. Pokud je detekována nerovnováha průtoku, přepočítejte průtokové měřiče nebo upravte regulátory. Nejsou uvedena konkrétní intervaly údržby, ale vizuální kontroly a funkční testy by měly být součástí pravidelné údržby.

Nejčastější otázky

Může být tento rozdělovač použit s glykolovými chladicími směsmi?
Ano, je kompatibilní s vodními směsmi obsahujícími standardní antifrizové přísady.

Je průtokový měřič regulovatelný nebo uzamčitelný?
Průtokové měřiče jsou dvojité regulace a mají funkci uzamčení, aby se zabránilo manipulaci.

Jaký materiál těsnění se používá pro připojení větví?
Na přípojkách větví se používají těsnící kroužky z EPDM kaučuku.

Je rozdělovač vyžadován k montáži v konkrétní orientaci?
Měl by být namontován vodorovně, aby byla zajištěna správná funkce výpurkového a odtokového ventilu.

Dokumenty ke stažení

• Hygienický certifikát PZH – rozdělovače, lišty pro rozdělovače a příslušenství (PDF)
