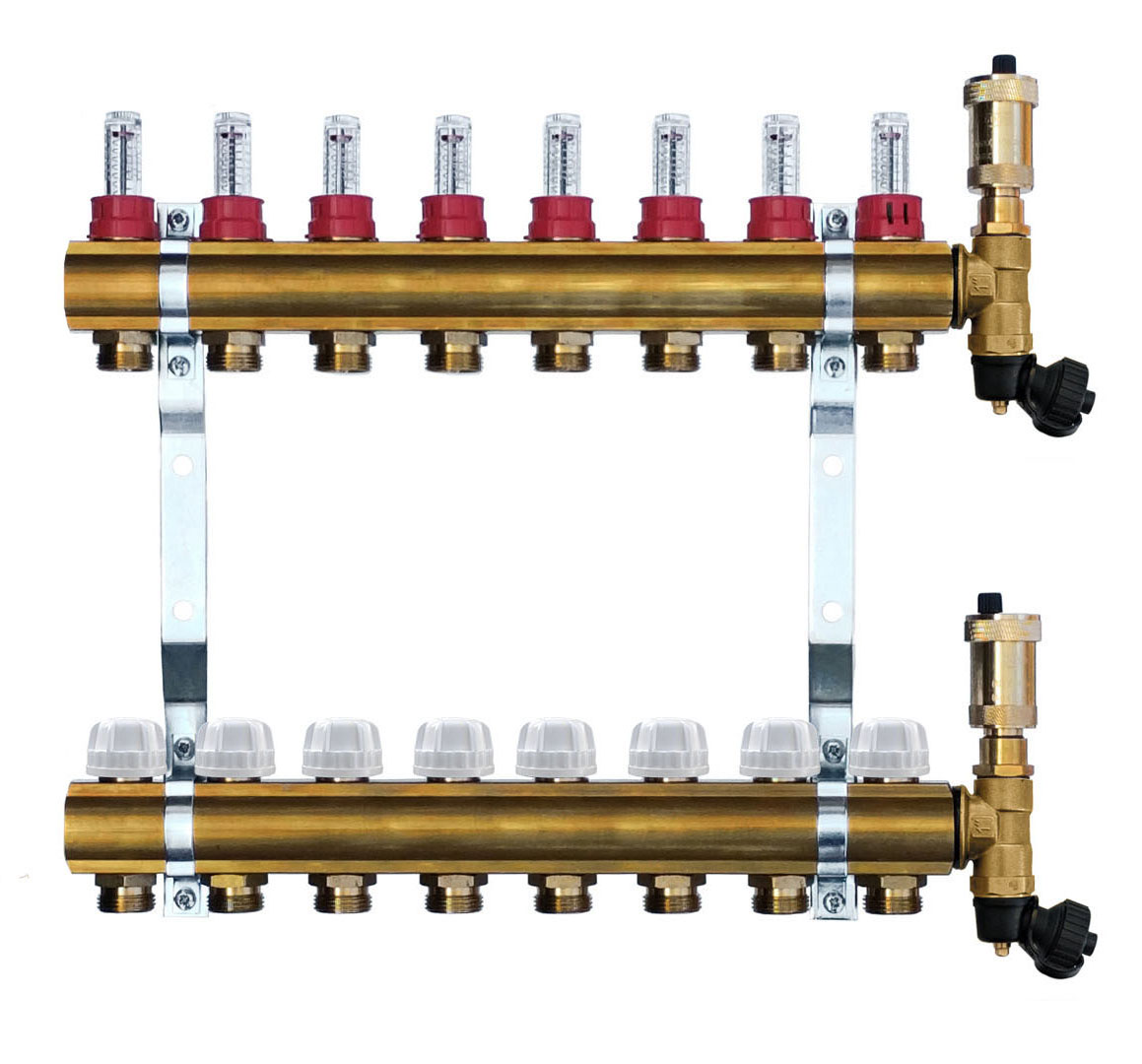

Mosierní 8cestný rozdělovač pro podlahové vytápění

Detailní popis produktu

Systémy podlahového vytápění v bytových i komerčních budovách vyžadují přesné rozdělení průtoku, aby bylo zajištěno rovnoměrné výkon tepelného výkonu ve všech zónách. Tento mosierní 8cestný rozdělovač je speciálně navržen pro takové aplikace, nabízí kompaktní a odolné řešení pro vyvážení a regulaci průtoku v radiálních systémech vytápění a chlazení. Instalatéři pracující na novostavbách nebo rekonstrukcích bytových, kancelářských nebo obchodních prostor najdou tento rozdělovač vhodný pro systémy s potrubím PEX-AL-PEX 16 x 2. Jednotka podporuje jak vytápění, tak chlazení v teplotním rozmezí -10 °C až 120 °C, což ji způsobuje přizpůsobit se široké škále potřeb regulace klimatu.

Rozdělovač je vyroben z lisovaného mosazi (Ms 58) a je niklován pro odolnost proti korozi. Obsahuje integrované uzavírací ventily a průtokové měřiče s možností uzamčení, což umožňuje přesné řízení průtoku a vyvážení systému. Design zahrnuje systém uvolňování tlaku s automatickým vzduchovým ventilem a otáčecím odtokovým ventilem, což zajišťuje bezpečnou a efektivní funkci. Jednotka je navržena pro použití s Eurocone přírubami a 1 palcovými závitovými připojeními, což zajišťuje kompatibilitu se standardními metodami instalace podlahového vytápění.

Technické parametry

EAN	5900308730225
Materiál ventilů	Lisovaná mosaz Ms 58, niklována
Délka rozdělovače bez ventilů	445 mm
Délka rozdělovače s ventily	535 mm
Kapaliny	Voda pro vytápění, voda pro chlazení, směsi vody se standardními nezmrazujícími protikorozními přísady
Materiál	Mosaz
Maximální pracovní tlak	4 - 6 bar
Maximální povolená provozní teplota	+ 80 °C
Maximální povolený pracovní tlak	6 bar
Maximální testovací tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 16 x 2
Doporučená připojení	Eurocone příruby pro potrubí ALPEX 16 x 2 ALU-EK
Doporučené skříně	Skříně pro rozdělovače
Ploché těsnění	WS 3825
Počet okruhů	Osm
Přesnost měření	+/- 10 %
Průtok	1,12 m³/h
Průtokové měřiče	Dvojitě regulující s možností uzamčení
Připojení větví	Eurocone
Vstupní a výstupní připojení	1 palec
Povolené teploty kapaliny	-10 °C až 120 °C
Měřicí rozsah	0–5 l/min
Těsnění	EPDM
Aplikace	Systémy vytápění a chlazení
Závit	DIN ISO EN 228-1
Zvuková izolace	DIN 4109
Země původu	Slovensko
Hmotnost	3 kg
Kód	ROZDZ.08H
Značka	AVANSA

Technické parametry definují provozní limity a kompatibilitu rozdělovače. Maximální povolený pracovní tlak 6 bar a testovací tlak 10 bar zajistí, že jednotka dokáže vydržet běžné systémové tlaky. Teplotní rozsah -10 °C až 120 °C umožňuje použití vytápění i chlazení. Průtokové měřiče mají měřicí rozsah 0–5 l/min s přesností ±10 %, což je vhodné pro vyvážení okruhů podlahového vytápění. Doporučená velikost potrubí PEX-AL-PEX 16 x 2 zajišťuje správný průtok a kompatibilitu s rozdělovačem a jeho připojovacími systémy.

Instalace a připojení

Instalace začíná umístěním rozdělovače do vyhrazené skříně, přičemž je třeba zajistit dostatečný přístup pro údržbu. 1 palcové závitové připojení pro vstup a výstup by měly být zarovnané s hlavním potrubím systému. Pro připojení rozdělovače k jednotlivým topným smyčkám se používají Eurocone příruby, a je důležité zajistit pevné spojení, aby nedocházelo ke sice. Automatický vzduchový ventil a odtokový ventil jsou předinstalovány a musí být správně orientovány, aby fungovaly správně. Celková délka rozdělovače bez ventilů je 445 mm a s ventily dosahuje 535 mm, proto je třeba v instalační oblasti vyhradit dostatečný prostor. Běžné chyby při instalaci zahrnují nesprávnou orientaci vzduchového ventilu a nedostatečnou kontrolu těsnosti Eurocone přírub, což může vést ke snížení účinnosti systému nebo k únikům.

Kompatibilita a příslušenství

Tento rozdělovač je navržen pro použití s potrubím PEX-AL-PEX 16 x 2 a vyžaduje Eurocone příruby pro bezpečná připojení. Doporučuje se použít těsnící kroužky z EPDM pro všechna spojení, aby bylo zajištěno hermetické těsnění. Jednotka je kompatibilní se standardními skříněmi pro podlahové vytápění a by měla být instalována do vyhrazeného prostoru, aby byla chráněna před fyzickým poškozením. Další příslušenství jako průtokové měřiče a uzavírací ventily jsou již součástí jednotky. Pro kompletní instalaci je nutné objednat vhodné skříně a zajistit, že potrubí systému je správně rozměrově a připraveno k připojení.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že distribuuje ohřátou nebo ochlazenou vodu přes více okruhů, které lze individuálně regulovat pomocí integrovaných průtokových měřičů. Tyto měřiče umožňují přesné vyvážení systému, což je zásadní pro dosažení rovnoměrného rozdělení tepla po celé podlaze. Design podporuje jak vytápění, tak chlazení, což z něj dělá vhodný prvek pro systémy s radiálním vytápěním, které vyžadují sezónní provoz. Vlastnosti materiálu mosaz a niklování přispívají k trvanlivosti jednotky a odolnosti chemické korozi vodních přísad. Integrace rozdělovače do systému závisí na celkovém návrhu sítě podlahového vytápění a na počtu okruhů potřebných pro prostor, který má být vyhřát.

Údržba a provoz

Doporučuje se pravidelná inspekce rozdělovače, aby bylo zajištěno, že všechna připojení zůstanou utěsněná a průtokové měřiče fungují správně. Automatický vzduchový ventil by měl být kontrolován na případné zácpy a odtokový ventil by měl být periodicky použit k odstranění usazenin. Těsnící kroužky z EPDM by měly být kontrolovány na známky opotřebení nebo degradace a případně vyměněny. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se pravidelná údržba, aby byla zajištěna účinnost systému a zabráněno únikům. Návrh jednotky umožňuje snadný přístup ke všem komponentům, což usnadňuje rychlé a efektivní servis bez nutnosti vypnutí celého systému.

Nejčastější dotazy

Může být rozdělovač použit s jinými typy potrubí než PEX-AL-PEX 16 x 2?
Je specifikováno, že je doporučeno použít PEX-AL-PEX 16 x 2 potrubí kvůli připojovacímu systému a charakteristikám průtoku. Použití jiných typů potrubí může ovlivnit výkon a kompatibilitu.

Je možné uzamknout průtokové měřiče do určité polohy?
Ano, průtokové měřiče jsou dvojitě regulující a disponují mechanizmem uzamčení, aby bylo možné udržet nastavený průtok během provozu.

Jaká je maximální povolená pracovní teplota pro rozdělovač?
Maximální povolená pracovní teplota je +80 °C, přestože jednotka může zvládnout teploty kapalin až do 120 °C krátkodobě.

Může být rozdělovač instalován ve svislé poloze?
Přes to, že je jednotka obvykle instalována vodorovně, může být namontována i svisle, pokud prostorové omezení vyžaduje. Je však třeba přizpůsobit orientaci vzduchového ventilu a odtokového ventilu, aby byla zajištěna správná funkce.

Dokumenty ke stažení

• Hygienicky certifikovaný test pro rozdělovače, tyče pro rozdělovače a příslušenství (PDF)
