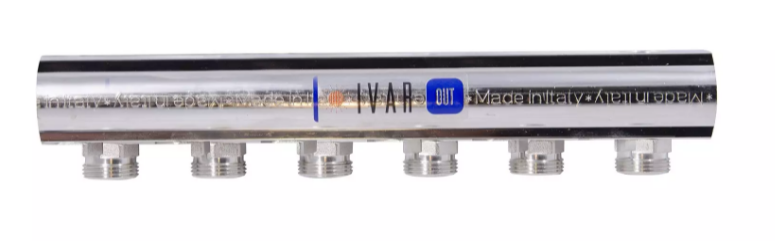

Rozdělovač - s EK hříbky - 1 "xEK; 7cestný; niklový
Kód: 400397NSouvisející produkty
Detailní popis produktu
Rozdělovače jsou základní komponenty v hydronických otopných soustavách, umožňují distribuci ohřáté vody do více oběhů. Tato 7cestná verze se často používá v bytových a komerčních budovách, kde je potřeba zónování. Instaluje se do podlahových vytápěcích systémů, radiace nebo více smyčkových otopných těles. Niklové mosazné těleso zajišťuje odolnost v prostředí s kolísajícími teplotami a středním tlakem.
Jako centrální komponenta se rozdělovač připojuje k hlavnímu otopnému oběhu a distribuuje proud do jednotlivých oběhů přes EK hříbky. Tato konstrukce umožňuje přesné řízení každého oběhu, což je vhodné pro aplikace, kde je potřeba tepelné zónování. Montážní firmy by měly zvážit hydraulickou vyváženost systému a zajistit, že rozdělovač je integrován s kompatibilními komponentami pro optimální výkon.
Technické parametry
| Materiál | niklová mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Vzdálenost výstupů | 50 mm |
| EAN | 8595145902682 |
| Hmotnost | 1,689 kg |
| Kód | 400397N |
| Značka | IVAR |
Instalace a připojení
Rozdělovač má boční vstupy s 1 palcovými závity a horní výstup s 1/2 palcovým závitem. Výstupy jsou 3/4 palcové EK hříbky, které vyžadují kompatibilní adaptéry pro bezpečné spojení. Během instalace by měl technik ověřit, že všechna spojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je špatné zarovnání EK hříbkových spojení, což může vést k nedostatečnému těsnění a nízké efektivitě systému. Je také důležité zajistit, že rozdělovač je namontován v místě s dostatečným prostorem pro přístup a údržbu.Kompatibilita a příslušenství
Tento rozdělovač je navržen k použití s adaptéry a ventily kompatibilními s EK hříbky. Pro kompletní systém mohou být potřeba další komponenty, jako jsou vyvažovací ventily, průtokoměry a izolační materiály. Montážní firmy by měly zajistit, že všechny připojené komponenty jsou hodnoceny pro stejné provozní podmínky, aby byla zachována integrita systému. Pro tuto verzi nejsou uvedeny konkrétní související produkty.Technický pozadí pro projektanty
Rozdělovač funguje tím, že rozděluje přitékající proud do více oběhů, každý z nich je řízen vlastním ventilem. Niklové CW617N mosazné těleso má dobrou odolnost proti korozi a tepelné roztažnosti, což z něj dělá vhodný produkt pro dlouhodobé použití v otopných systémech. Vlastnosti materiálu také umožňují konzistentní výkon při různých teplotách. Integrace EK hříbků zajišťuje bezpečné a netěsné spojení, což je klíčové pro udržení efektivity systému. Vzdálenost a orientace výstupů jsou navrženy tak, aby usnadnily přístup k úpravám a údržbě.Služba a provoz
Pravidelná kontrola spojení rozdělovače se doporučuje k detekci jakýchkoli známek úniku nebo opotřebení. Niklování pomáhá chránit proti korozi, ale v agresivních prostředích mohou být potřeba další ochranné opatření. V krátkém popisu nejsou uvedena konkrétní servisní intervaly, takže údržba by měla být prováděna jako součást obecného plánu údržby systému.Nejčastější otázky
Může být tento rozdělovač použit v systému s tepelným čerpadlem?
Ano, provozní teplota až do 120°C je vhodná pro systémy s tepelným čerpadlem, pokud výstup tepelného čerpadla nepřekročí tuto mez.
Je rozdělovač kompatibilní s 3/4 palcovými EK hříbkovými ventily?
Ano, 3/4 palcové EK hříbkové výstupy jsou navrženy k připojení kompatibilních EK hříbkových ventilů a adaptéru.
Jaký je maximální tlakový rating rozdělovače?
Rozdělovač je hodnocen pro PN 10, což znamená, že může zvládnout maximální pracovní tlak 10 bar za běžných provozních podmínek.
Může být tento rozdělovač namontován svisle?
Ano, rozdělovač může být namontován buď vodorovně, nebo svisle, v závislosti na dostupném prostoru a návrhu systému.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 NK - Rozdělovač s vývody EK |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.689 kg |
| EAN: | 8595145902682 |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Rozteč výstupů: | 50 mm |
| Posledná aktuálizacia ceny: | 22.11.2024 7:29:31 |
