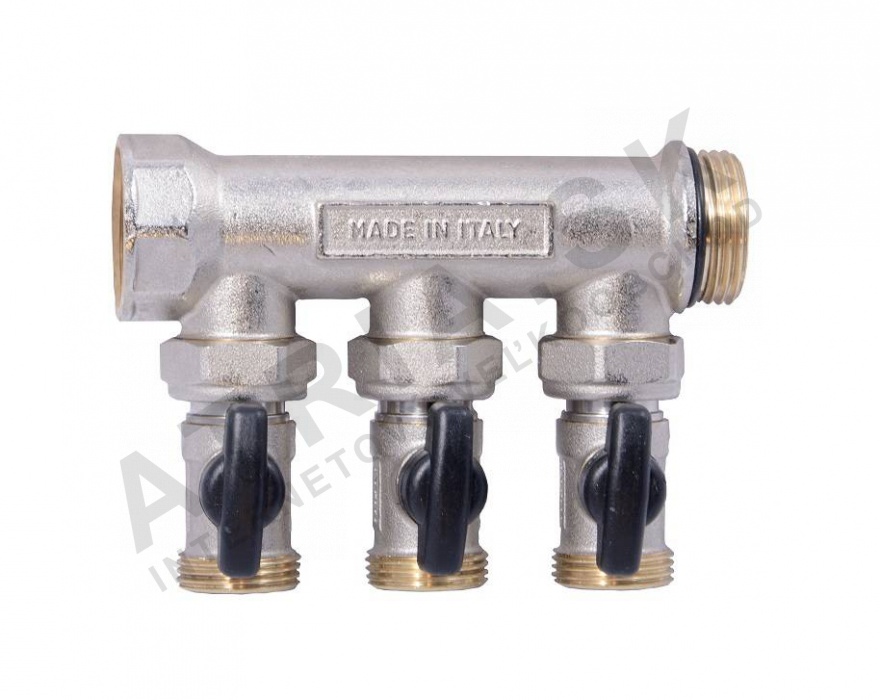

Rozdělovač - s koule, 3/4 palce x EK, 3cestný IVAR.KIT CS 200 N

Detailní popis produktu

Třícestné rozdělovače se často používají v bytových a komerčních otopných a sanitárních soustavách k distribuci nebo sběru proudů z více okruhů. Instalatéři a technici pracující na podlahovém vytápění, radiátorových panelech nebo systémech s oddělenými zónami často integrují tyto komponenty k řízení distribuce a izolace proudů. Rozdělovač IVAR KIT501707N je vhodný pro aplikace, kde je vyžadováno řízení jednotlivých okruhů, například v otopných systémech více místností nebo kde oddělené okruhy slouží různým zónám. Kompaktní design a standardní rozměry připojení z něj dělají ideální pro integraci do nových i rekonstruovaných instalací.

Při instalaci umožňuje rozdělovač oddělení přívodní a odtokové trubky, s možností izolace jednotlivých okruhů pomocí integrovaných kulových kohoutů. Třícestná konfigurace poskytuje flexibilitu v návrhu systému, umožňuje připojení dvou 3/4 palce FM vstupů a jednoho 3/4 palce EK výstupu. Vzdálenost 40 mm mezi výstupy zajišťuje kompatibilitu se standardními potrubními rozvětveními a přípojkami.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem a EPDM těsnícími kroužky
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145906918
Hmotnost	0,626 kg
Kód	KIT501707N
Značka	IVAR

Provozní teplota až 120 °C a jmenovitý tlak PN 10 zajišťuje, že tento rozdělovač je vhodný pro nízkotlaké otopné a teplé vodní systémy. Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a zaručuje dlouhodobou odolnost v prostředí s vodou. EPDM těsnící kroužky jsou kompatibilní s chladnou i horkou vodou a odolné běžným čisticím prostředkům používaným v sanitárních systémech. Tyto parametry jsou zásadní pro výběr správného komponentu pro danou aplikaci a zajištění integrity systému za provozních podmínek.

Instalace a připojení

K instalaci IVAR KIT501707N nejprve zajistěte, že systém je vyčerpán a rozdělovač je správně orientován. Vstupy 3/4 palce FM by měly být připojeny k přívodní a odtokové trubce, zatímco výstup 3/4 palce EK se připojuje k hlavnímu okruhu. Vzdálenost 40 mm mezi výstupy je třeba zohlednit při plánování rozvětvení, aby nedošlo k nesrovnalosti. Instalatéři by měli ověřit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, použití nekompatibilních těsnicích materiálů nebo nezohlednění směru toku systému. Před instalací vždy zkontrolujte integritu EPDM těsnících kroužků a v případě poškození je nahraďte.

Kompatibilita a příslušenství

IVAR KIT501707N je kompatibilní se standardními otopnými a sanitárními systémy, které používají připojení 3/4 palce FM a EK. Často se používá spolu s měděnými nebo PPR trubkami a standardními přípojkami. Pro kompletní integraci systému mohou být podle návrhu systému potřeba další komponenty, jako jsou izolace potrubí, průtokoměry nebo vyvažovací ventily. Pro tento model nejsou specifikovány příslušenství, proto instalatéři by měli zajistit, že všechny potřebné příslušenství jsou získány zvlášť k dokončení instalace.

Technický pozadí pro projektanty

Třícestný rozdělovač pracuje tak, že přivádí proud z dvou vstupů a vypouští jej jedním výstupem, přičemž každý okruh je řízen integrovaným kulovým kohoutem. Materiál mosaz CW617N s niklovým povlakem poskytuje vysokou mechanickou pevnost a odolnost proti tepelnému roztažení, což ho činí vhodným pro systémy s kolísajícími teplotami. EPDM těsnící kroužky zajišťují spolehlivé těsnění a udržují pružnost v průběhu času, i při opakovaném otevírání a zavírání ventilů. Návrh rozdělovače umožňuje rovnoměrné rozdělení průtoku a minimalizuje ztrátu tlaku. Doba životnosti a účinnost komponentu závisí na kvalitě instalace, čistotě systému a na absenci částic v tekutině. Správné rozměření a orientace jsou kritické pro zajištění optimálního výkonu.

Služba a provoz

Pravidelná údržba IVAR KIT501707N zahrnuje pravidelné vizuální kontroly na známky koroze, úniků nebo opotřebení těsnících kroužků. Kulové kohouty by měly být pravidelně otevírány a zavírány, aby se zabránilo jejich ucpání, zejména v systémech, které nejsou v neustálém provozu. V technických datech nejsou uvedena konkrétní intervaly údržby, proto údržba by měla být prováděna podle provozních požadavků systému. Pokud je zjištěn únik, rozdělovač by měl být izolován a prozkoumat poškození těsnících kroužků nebo závitů. V takovém případě se doporučuje výměna poškozeného komponentu.

Nejčastější otázky

Může být IVAR KIT501707N použit v systémech s teplou vodou?
Ano, rozdělovač je vhodný pro aplikace s teplou vodou s provozní teplotou až 120 °C a jmenovitým tlakem PN 10.

Jaká je maximální provozní teplota tohoto rozdělovače?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Mohou být kulové kohouty nahrazovány zvlášť?
Nejsou k dispozici informace o možnosti výměny kulových kohoutů zvlášť. Doporučuje se se obrátit na technickou dokumentaci výrobce pro další podrobnosti.

Jaké typy připojení jsou k dispozici na tomto rozdělovači?
Rozdělovač má dva vstupy 3/4 palce FM a jeden výstup 3/4 palce EK, s vzdáleností 40 mm mezi výstupy.
