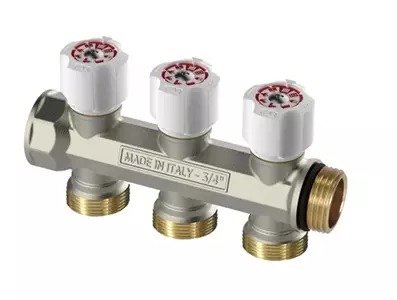

Rozdělovač - se zavíracími ventily - 1 "xEK; 3cestný; nikl

Detailní popis produktu

Tento 3cestný rozdělovač se zabudovanými zavíracími ventily se běžně používá v otopných a sanitárních systémech v obytných a komerčních budovách. Instaluje se do centrálních otopných systémů, podlahového vytápění a rozdělovacích systémů teplé vody. Rozdělovač umožňuje řízené rozdělení ohřáté nebo chlazené vody do více zón nebo okruhů. Konstrukce z niklové mosazi zajišťuje odolnost proti korozi a odolnost v mokrém prostředí. Design podporuje modulární instalaci, což umožňuje rozšíření systému dalšími komponentami nebo okruhy.

Typické aplikace zahrnují použití v otopných systémech více místností, kde jednotlivé okruhy lze oddělit pro údržbu nebo zónování. Rozdělovač je vhodný i pro integraci s oběhovými čerpadly, nádoby na roztažnost a termostatickými řízeními. Kompaktní design a normalizované rozměry připojení zajišťují vhodnost pro nové instalace i modernizace systémů v strojovnách, kotelňách a technických prostorách.

Technické parametry

Instalace a připojení

Rozdělovač se připojuje pomocí 3/4“ FM vstupů a 1“ FM vstupu, s 3/4“ EK výstupy pro větvené okruhy. Vstupní otvory se obvykle připojují k hlavním přívodním a odtokovým potrubím, zatímco výstupy se připojují k jednotlivým okruhům nebo zónám. Vzdálenost 40 mm mezi výstupy umožňuje použití standardních potrubních nýtů a ventilů. Během instalace je důležité zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je špatné zarovnání těla rozdělovače, což může omezit průtok nebo způsobit nerovnoměrné rozdělení. Systém by měl být po instalaci zkontrolován tlakovým testem, aby se ověřila integrity všech připojení.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními otopnými a sanitárními komponentami, včetně 3/4“ a 1“ závitových nýtů, ventilů a potrubních systémů. Pro plnou funkčnost systému mohou být potřeba další komponenty, jako jsou oběhová čerpadla, nádoby na roztažnost a termostatická řízení. EPDM kroužky použité v připojeních jsou vhodné pro použití s vodními médiy a kompatibilní s většinou otopných tekutin. Pro tuto verzi nejsou uvedeny konkrétní příslušenství.

Technický popis pro projektanty

Rozdělovač pracuje tím, že rozděluje přitékající průtok do více větví, každá z nich ovládaná zavíracím ventilem. Tělo rozdělovače z niklové mosazi CW617N poskytuje dobrou tepelnou vodivost a mechanickou pevnost, což zajišťuje stabilní provoz za různých zátěžových podmínek. EPDM kroužky zajišťují těsné spojení mezi rozdělovačem a připojenými komponentami. Jmenovitý tlak PN 10 a limit teploty +100°C jsou vhodné pro nízkotlaké systémy a standardní otopné aplikace. Modulární design umožňuje snadné rozšíření a integraci s dalšími okruhy nebo komponentami.

Údržba a provoz

Doporučuje se pravidelná kontrola rozdělovače na známky opotřebení, koroze nebo úniků. Zavírací ventily by měly být pravidelně ovládány, aby se zajistila hladká funkce a zabránilo se jejich ucpání. Kroužky by měly být kontrolovány na známky degradace, zejména v systémech s vysokým obsahem minerálů nebo chemickými přísadami. V technických datech nejsou uvedena konkrétní období údržby, ale údržba by měla být prováděna podle celkového plánu údržby systému.

Nejčastější otázky

Může být tento rozdělovač použit v systému teplé vody?
Ano, maximální provozní teplota +100°C a jmenovitý tlak PN 10 zajišťují vhodnost pro systémy teplé vody.

Jaký je doporučený způsob připojení vstupů a výstupů?
Vstupy jsou 3/4“ FM a 1“ FM, zatímco výstupy jsou 3/4“ EK. Použijte standardní závitové nýty a zajistěte správné utažení, aby se zabránilo únikům.

Je tento rozdělovač kompatibilní s EPDM těsněními v chemickém prostředí?
Ano, EPDM kroužky jsou vhodné pro použití s vodními médiy a kompatibilní s většinou otopných tekutin.

Může být rozdělovač instalován svisle nebo vodorovně?
Obojí orientace je přijatelná, ale ujistěte se, že rozdělovač je vodorovně a že všechna připojení jsou správně zarovnána, aby se zabránilo omezení průtoku.
