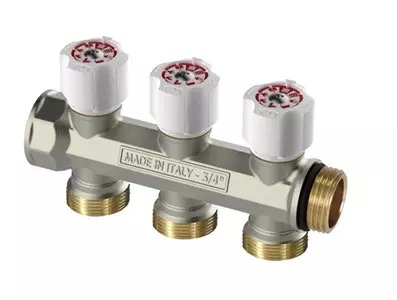

Rozdělovač - s uzavíracími ventily - 3/4 palce x EK; 2cestný; nikl
Kód: 507300NSouvisející produkty
Detailní popis produktu
Tento rozdělovač se běžně používá v otopných a sanitárních soustavách v obytných i komerčních budovách k rozdělení průtoku do více obvodů. Umožňuje izolaci jednotlivých obvodů prostřednictvím integrovaných uzavíracích ventilů, což zvyšuje efektivitu údržby a úprav systému. Mosazné tělo s niklovým povlakem zajišťuje odolnost v prostředí se středními tepelnými zátěžemi. Montéři tento prvek běžně používají v podlahovém vytápění, otopných tělesech nebo sanitárních systémech, kde je vyžadováno ovládání průtoku.
Pro správnou montáž je třeba věnovat pozornost orientaci a zarovnání těla rozdělovače, aby byl zajištěn správný směr průtoku a přístupnost uzavíracích ventilů. Kompaktní design umožňuje integraci do úzkých prostor, jako jsou strojovny nebo za stěnové panely. Vzdálenost 40 mm mezi výstupy je vhodná pro standardní rozložení potrubí a usnadňuje použití standardních spojek a izolačních materiálů.
Technické parametry
| Materiál | Niklová mosaz CW617N |
|---|---|
| Provozní teplota | +100 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 507300N |
| Značka | IVAR |
Montáž a připojení
Rozdělovač má 3/4 palce metrické samice (FM) vstupy a 3/4 palce vnější metrické (EK) výstupy. Montéři by měli zajistit, že vstupy jsou připojeny k přívodním potrubím pomocí kompatibilních spojek a výstupy k jednotlivým obvodům pomocí závitových přechodů nebo přírub. Vzdálenost 40 mm mezi výstupy by měla být zohledněna při plánování rozložení distribučního systému, aby nedocházelo k překážkám s sousedními komponenty. Běžnou chybou je špatná orientace těla rozdělovače, což může omezit průtok nebo způsobit nerovnoměrné rozdělení tlaku. Vždy ověřte, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby nedocházelo k únikům.Kompatibilita a příslušenství Tento rozdělovač je kompatibilní se standardními otopnými a sanitárními systémy s měděným nebo plastovým potrubím. Pro kompletní integraci systému mohou být potřeba další komponenty, jako izolace, potrubní svorky a vyvažovací ventily. Běžně se používá spolu s otopnými tělesy, rozdělovači pro podlahové vytápění nebo sanitárními zařízeními. Související produkty zahrnují IVAR CI 490 N rozdělovače v různých konfiguracích a rozměrech, aby vyhovovaly konkrétním rozložením systému.Technický pozadí pro projektanty Rozdělovač pracuje tím, že rozděluje příchozí průtok do více větví, každá ovládaná uzavíracím ventilem. Mosazné tělo s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi z běžných médií v otopných a sanitárních systémech. EPDM kroužek zajišťuje těsné spojení mezi rozdělovačem a připojenými komponentami. Projektanti by měli zohlednit tlakovou ztrátu přes rozdělovač a potřebu vyvažování, aby byl zajištěn rovnoměrný průtok. Jmenovitý tlak PN 10 a provozní teplota 100 °C definují limity pro typ média a podmínky systému.Údržba a provoz Pravidelná kontrola uzavíracích ventilů je doporučena, aby byla zajištěna hladká funkce a zabráněno únikům. Zkontrolujte stav kroužků a ověřte, že ventily otevírají a zavírají bez odporu. Nejsou specifikovány plánované intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Pokud se ventil stane obtížně ovladatelný, měl by být demontován a vyčištěn nebo vyměněn podle pokynů výrobce.Nejčastější otázkyMůže být tento rozdělovač použit v systému s teplou vodou?
Ano, rozdělovač je vhodný pro systémy s teplou vodou s maximální teplotou 100 °C a jmenovitým tlakem PN 10.
Jaký průměr potrubí je doporučen pro připojení k rozdělovači?
Doporučuje se 3/4 palce metrické potrubí pro přívod i odtok, aby odpovídalo rozměrům výstupů rozdělovače.
Je tento rozdělovač kompatibilní s plastovým potrubím?
Ano, rozdělovač lze připojit k plastovému potrubí pomocí vhodných závitových přechodů nebo přírub.
Je možné vyměnit uzavírací ventily individuálně?
Ano, uzavírací ventily jsou navrženy tak, že lze vyměnit každý zvlášť bez nutnosti demontáže celého rozdělovače.
Doplňkové parametry
| Kategorie: | IVAR.CI 490 N - Rozdělovač - s uzatváracími ventilmy |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.31 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 3/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +100 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:52:24 |
