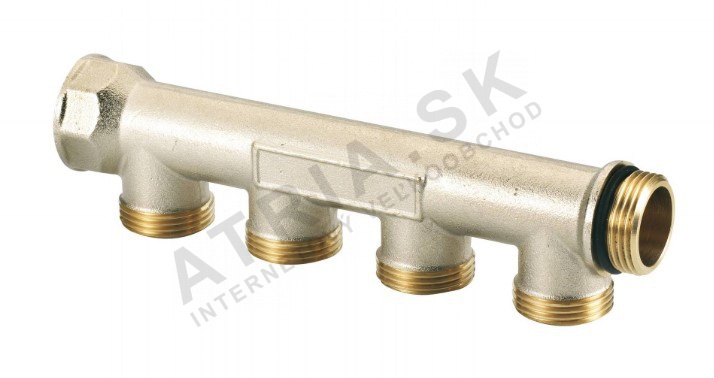

Rozdělovač - s EK kolíky, 1 palce x EK, 2cestný IVAR.CS 200 N

Detailní popis produktu

Tento dvoucestný rozdělovač je navržen pro použití v otopných a instalatérských soustavách, kde je požadováno přesné rozdělení průtoku. Často se používá v bytových a lehkých komerčních budovách pro připojení otopných těles, podlahových vytápěcích smyček nebo oběhů teplé vody. Jednotka má bočně umístěné vstupy a předně umístěné výstupy, což umožňuje flexibilní rozvržení v omezeném prostoru. Je vhodná jak pro nové instalace, tak pro modernizace systémů, zejména v aplikacích vyžadujících kompaktní a odolný rozdělovač.

Modulární design umožňuje integraci do předem naplánovaných rozvržení, s pevným rozmístěním výstupů a standardními rozměry spojení, které zajišťují kompatibilitu s širokou škálou přípojek. Niklový povlak poskytuje odolnost proti korozi ve vlhkém prostředí, zatímco EPDM těsnící kroužky zajišťují hermetické a vodětěsné těsnění v celém rozsahu teplot. To způsobuje, že rozdělovač je vhodný pro použití jak v centrálním vytápění, tak v systémech teplé vody.

Technické parametry

Montáž a připojení

Montáž začíná ověřením rozměrů vstupů a výstupů: vstupy 3/4 palce FM a výstupy 1 palec FM s EK kolíky. Vstupy jsou umístěny na stranách rozdělovače, zatímco výstupy jsou uspořádány předním stranou s pevným rozmístěním 40 mm mezi nimi. Před montáží zajistěte, že všechna připojení jsou čistá a bez nečistot. Na těsnící kroužky naneste vhodný mazivo pro usnadnění montáže a zabránění poškození při utahování.

Běžné chyby zahrnují přetížení EK kolíků, což může deformovat těsnící kroužky a způsobit úniky, a špatné zarovnání kolíků s příslušnými otvory. Po montáži proveďte tlakovou zkoušku na hodnotě nižší nebo rovné jmenovitému PN 10, aby byla potvrzena integrity systému. Zkontrolujte, zda nejsou úniky na všech připojeních, a ověřte, že je rozdělovač správně zarovnán v rozvržení systému.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními 3/4 palce FM a 1 palec FM potrubními přípojkami. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou uzavírací ventily, redukční ventily nebo vyvažovací ventily. Často se používá spolu s dalšími modely IVAR rozdělovačů pro větší systémy, i když konkrétní související produkty pro přímou kompatibilitu nejsou uvedeny.

Technický pozadí pro projektanty

Rozdělovač funguje jako centrální rozdělovací bod, který směruje průtok z jediného přívodu do dvou oddělených oběhů. Tělo z mosazi CW617N s niklovým povlakem poskytuje dobré mechanické vlastnosti a odolnost proti korozi ve vlhkém prostředí. EPDM těsnící kroužky zajišťují spolehlivé těsnění při vyšších teplotách a jsou kompatibilní jak s pitnou vodou, tak s glykolovými otopnými kapalinami. Pevné rozmístění výstupů 40 mm zjednodušuje integraci tohoto rozdělovače do panelových nebo stěnových konfigurací.

Projektanti by měli zohlednit tepelné roztažnosti materiálu při plánování rozvržení, zejména v systémech s častými změnami teploty. Jmenovitý tlak PN 10 zajišťuje, že jednotka dokáže zvládnout běžné domácí a lehké komerční tlaky bez deformace nebo selhání. Pro optimální výkon zajistěte, aby byl rozdělovač umístěn v místě, které umožňuje snadný přístup pro kontrolu a údržbu.

Služba a provoz

Při provozu sledujte systém na známky úniku nebo ztráty tlaku. I když nejsou stanoveny konkrétní intervaly údržby, doporučuje se pravidelné vizuální kontroly, aby bylo zajištěno, že všechna připojení zůstávají bezpečně utažená a těsnící kroužky neukazují známky opotřebení nebo tvrdnutí. Pokud je detekován únik, izolujte ovlivněný oběh a zkontrolujte EK kolíky na správné zarovnání a těsnění. Poškozené těsnící kroužky nahraďte originálními od výrobce, aby byla zachována integrity systému.

Nejčastější otázky

Může být tento rozdělovač použit ve uzavřeném otopném systému?
Ano, je vhodný pro použití ve uzavřených systémech, pokud provozní teplota nepřesahuje +120 °C a tlak zůstává v rámci PN 10.

Je možné připojit více než dva oběhy pomocí tohoto modelu?
Ne, dvoucestná konfigurace podporuje pouze dva oddělené oběhy. Pro další připojení je potřeba vícecestný rozdělovač.

Jaký typ maziva je doporučen pro EK kolíky?
Doporučuje se mazivo na bázi křemíku kompatibilní s EPDM těsněními, aby se zabránilo poškození během montáže a zajistilo dlouhodobé těsnění.

Může být tento rozdělovač použit pro systémy teplé vody?
Ano, je vhodný pro systémy teplé vody, pokud provozní podmínky zůstávají v rámci specifikovaných mezí teploty a tlaku.
