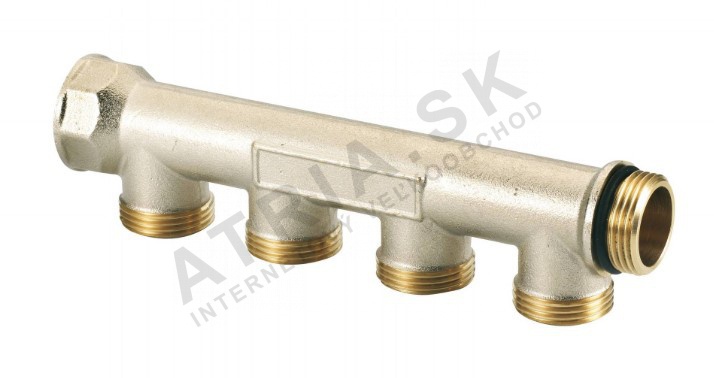

Rozdělovač - s EK hříbky, 1 palce x EK, 4cestný IVAR.CS 200 N
Kód: 501689NSouvisející produkty
Detailní popis produktu
Tento 4cestný rozdělovač je navržen pro použití v bytových a komerčních otopných a instalatérských systémech, kde je třeba připojit několik větví k jedinému přívodu. Často se používá v podlahovém vytápění, otopných okruzích a rozdělovacích sítích teplé vody. Instalatéři při stavbě nebo rekonstrukci ho budou potřebovat pro připojení otopných zdrojů jako jsou radiátory, podlahové topení nebo výměníky tepla. Připojení EK hříbků umožňuje rychlou a bezpečnou montáž bez potřeby pálení nebo závitování.
Rozdělovač je vhodný jak pro nízkonápravné, tak konvenční otopné systémy pracující až do 120°C. Tělo z mosazi CW617N s niklovým povlakem odolává korozi a zajišťuje dlouhodobou odolnost ve vlhkém prostředí. EPDM těsnící kroužky zaručují spolehlivé těsnění proti úniku, i při vystavení teplé vodě a páře. Kompaktní design umožňuje snadnou integraci do úzkých prostor, jako jsou strojovny nebo dutiny pod podlahou.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem a EPDM těsnícími kroužky |
|---|---|
| Prováděcí teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,389 kg |
| Kód | 501689N |
| Značka | IVAR |
Montáž a připojení
Pro montáž rozdělovače nejprve zajistěte, že systém je vyrovnán a odpojen od napájení. 1 palcový metrický vstup by měl být připojen k hlavnímu potrubí pomocí standardního 1 palcového metrického adaptéru. Čtyři EK výstupy jsou vzdálené 40 mm od sebe a by měly být připojeny k jednotlivým větvím pomocí EK konektorů. EK hříbky musí být zcela zasunuty a otočeny pro zajištění spojení. Po montáži proveďte vizuální kontrolu, abyste potvrdili, že všechna připojení jsou utěsněná a bez úniku. Běžnou chybou je špatné zarovnání EK hříbků, což může způsobit únik nebo omezení průtoku.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní s komponenty řady IVAR.CS200 N a jinými standardními EK hříbkovými adaptéry. Pro kompletní systémovou konfiguraci mohou být potřeba další komponenty, jako jsou ventily, vyvažovací zařízení a izolace. Příslušenství, jako jsou EK hříbkové konektory a těsnící kroužky, by mělo být objednáno zvlášť, aby byla zajištěna vodotěsná instalace. Rozdělovač je vhodný pro použití s měděnými, plastovými a nerezovými potrubními systémy.Technický pozadí pro projektanty
Rozdělovač funguje jako centrální rozdělovací bod, dělící přívodní průtok do čtyř stejných nebo upravitelných větví v závislosti na požadavcích systému. Tělo z mosazi s niklovým povlakem zajišťuje dobrou tepelnou vodivost a konstrukční stabilitu, zatímco EPDM těsnící kroužky zaručují pružné a odolné těsnění. Třída tlaku PN10 znamená, že je vhodný pro většinu domácích a lehce komerčních otopných systémů. Omezení provozní teploty 120°C je důležité pro návrh systému, zejména při integraci s vysokoodbytnými kotli nebo solárními kolektory. Správné vyvažování průtoku je klíčové pro zamezení nerovnoměrného vytápění a neefektivního provozu systému.Služba a provoz
Pravidelné vizuální kontroly by měly být prováděny pro kontrolu známek koroze, úniku nebo opotřebení kolem EK hříbků a těsnících kroužků. Pokud jsou zjištěny jakékoliv problémy, ovlivněná připojení by měla být demontována a znovu utěsněna novými EPDM těsnícími kroužky. Nejsou specifikovány žádné plánované intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému.Nejčastější otázky
Může být tento rozdělovač použit s kondenzačním kotlem?
Ano, pokud systémová provozní teplota nepřekročí 120°C a tlak zůstává v rámci třídy PN10.
Jaký je doporučený průměr potrubí pro vstup?
1 palcové potrubí je vhodné pro metrický vstup, aby byl zajištěn správný průtok a tlak v systému.
Jsou připojení EK hříbků opakovsky použitelná?
Ano, připojení EK hříbků lze použít opakovaně, ale těsnící kroužky EPDM by měly být po každé demontáži vyměněny, aby bylo zajištěno vodotěsné těsnění.
Může být tento rozdělovač použit v systému recirkulace teplé vody?
Ano, pokud systémový tlak a teplota zůstanou v rámci specifikovaných limitů PN10 a 120°C.
Doplňkové parametry
| Kategorie: | IVAR.CS 200 N - Rozdělovač - s vývody EK |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.389 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N O-kroužek EPDM |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:52:23 |
