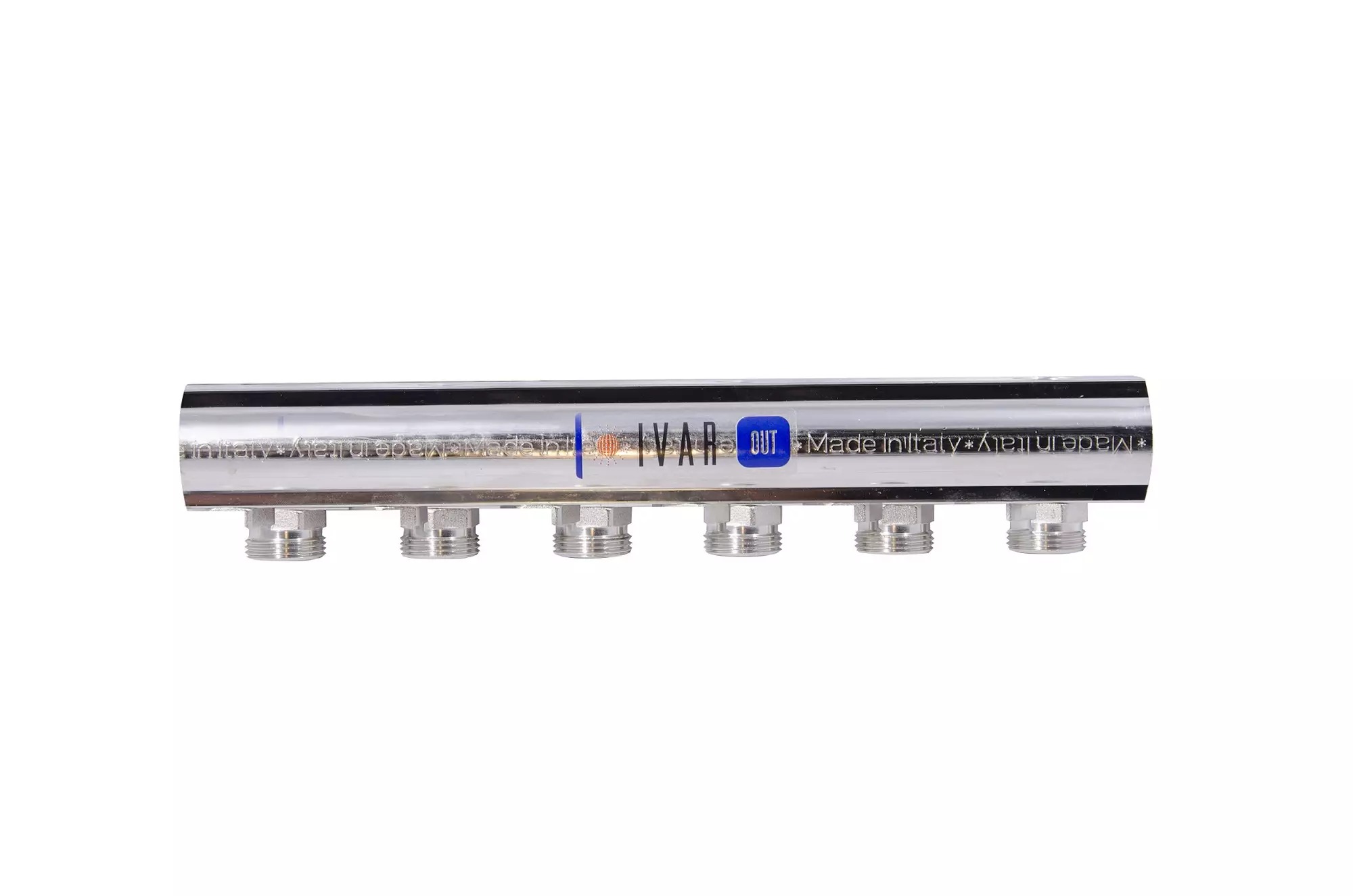

Rozdělovač - s vývody EK - 5/4 palce xEK; 12cestný; nikl

Detailní popis produktu

Rozdělovače hrají klíčovou roli v hydronických otopných soustavách tím, že distribuují a sbírají tepelné médium z více obvodových smyček. Tato 12cestná jednotka se běžně používá v systémech podlahového vytápění v bytových, komerčních a průmyslových budovách. Instalatéři pracující na projektech s vytápěním vyžadují přesnou distribuci průtoku a vyvážené návratové teploty. Niklování poskytuje zvýšenou odolnost proti korozi, což z něj dělá vhodný prvek pro dlouhodobé provozování v uzavřených systémech s glykolovými nebo vodními médii.

Při instalaci je rozdělovač umístěn v centrální části rozdělovací místnosti nebo technického prostoru. Boční přípojky přijímají přívodní a návratové potrubí z kotlovny nebo tepelného čerpadla. Každý vývod je připojen k jednotlivým smyčkovým potrubím zabudovaným do podlah, stěn nebo stropů. Design zajišťuje rovnoměrné rozdělení průtoku všech 12 obvodů, což pomáhá udržovat konstantní teploty místností a snižuje spotřebu energie.

Technické parametry

Materiál	niklová mosaz CW617N
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400502N
Značka	IVAR

Tyto specifikace pomáhají při správném výběru pro kompatibilitu s systémem. Maximální provozní teplota +120 °C z něj dělá vhodný prvek pro vysokoteplotní systémy s vytápěním. Označení PN 10 znamená, že rozdělovač dokáže zvládnout tlak až 10 bar, což zajišťuje bezpečný provoz za normálních hydraulických podmínek. Tyto údaje je třeba zohlednit při volbě kapacity čerpadla, průměru potrubí a izolace.

Instalace a připojení

Pro instalaci rozdělovače zarovnejte boční přípojky s přívodním a návratovým potrubím pomocí 1 palcových a 5/4 palcových vnitřních závitových šroubení. Horní přípojka přijímá 1/2 palcový vnitřní závit pro řídicí nebo rozšiřovací zařízení. Vývody jsou od sebe vzdáleny 50 mm, což umožňuje přesné zarovnání s klemy nebo montážními konzolami rozdělovače. Před utažením připojení se ujistěte, že všechny komponenty jsou čisté a bez nečistot, aby nedošlo k únikům. Běžné chyby při instalaci zahrnují nesprávné zarovnání těla rozdělovače, špatnou orientaci závitových šroubení a nedostatečné upevnění všech montážních bodů, což může vést k vibracím nebo zatížení připojení.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními 3/4 palcovými závitovými šroubeními pro připojení smyček. Integruje se s vyvažovacími ventily, teplotními senzory a průtokoměry, což umožňuje jemné ladění otopné soustavy. Pro plnou funkčnost systému mohou být potřeba další komponenty, jako izolace, montážní sady a průtokové rozdělovače. Podívejte se na rozsah produktů IVAR pro komplementární části vhodné pro systémy s vytápěním.

Technický pozadí pro projektanty

Princip provozu spočívá v rovnoměrném rozdělení média přes paralelní kanály, z nichž každý slouží konkrétnímu topnému tělesu. Konstrukce z niklové mosazi CW617N kombinuje pevnost s odolností proti chemickému účinku běžných antifrizních směsí. Vysoká tepelná vodivost podporuje efektivní přenos tepla a zároveň udržuje konstrukční pevnost v průběhu času. Design umožňuje modulární rozšíření, což zajišťuje možnost budoucích upgradů systému. Dlouhodobá výkonnost závisí na správném rozměrování hydraulických obvodů, pravidelné údržbě vnitřních cest a ochraně před mrazem v nevytápěných prostorách.

Služba a provoz

Pravidelná kontrola by měla zahrnovat hledání známek koroze, úniků na závitových spojích a zablokování vstupních/výstupních otvorů. Niklování obvykle nepotřebuje aktivní údržbu mimo čištění v případě znečistění. Během vypnutí systému ujistěte, že rozdělovač zůstává suchý, aby nedošlo k problémům s kondenzací. I když nejsou stanoveny konkrétní intervaly údržby, doporučuje se vizuální kontrola během roční údržby, aby byla potvrzena pokračující provozní integrita.

Nejčastější otázky

Může být tento rozdělovač použit v kombinovaném systému s vytápěním podlah a panelů?
Ano, pokud celkový počet obvodů nepřesáhne 12 dostupných vývodů a systémový tlak a teplota zůstanou v rámci specifikovaných mezí.

Je možné vyměnit jediný chybný vývod bez výměny celého rozdělovače?
Ne, vývody jsou integrovány do těla rozdělovače a nelze je jednotlivě odstranit nebo vyměnit.

Jaký typ těsnícího materiálu se doporučuje pro závitové spoje?
Doporučuje se netvrdný těsnicí materiál na bázi teflonu, který zajišťuje hermetičnost a usnadňuje budoucí demontáž.

Jak se využívá pevné vzdálenosti 50 mm mezi vývody během instalace?
PeVNá vzdálenost umožňuje použití standardních klem rozdělovače a usnadňuje rovnoměrné rozdělení připojených smyčkových potrubí.
