Rozdělovač/sběrač - skříň P-KLASIK 4 - 5/4 "xEK; 12cestný; mosaz

Detailní popis produktu

Tento 12cestný rozdělovač se běžně používá v bytových i komerčních budovách s otopnými systémy na bázi otopných těles. Umožňuje přesné řízení průtoku a vyvážení systému. Montážní firmy jej často používají v systémech s více zónami nebo kombinovanými způsoby vytápění, jako jsou otopná tělesa a podlahové vytápění. Jednotka se integruje do standardních stěnových nebo podlahových skříní a vyžaduje pečlivé plánování, aby byl zajistěn správný rozděl průtoku a tepelná účinnost.

Montáž zahrnuje zarovnání rozdělovače s rozvrhem systému, upevnění pomocí dodaných montážních konzol a připojení přívodních a odvodních potrubí. Mosazná konstrukce zajišťuje odolnost v prostředích s vysokými teplotami a kompatibilitu se standardními měděnými nebo ocelovými trubkami. Integrace do systému by měla sledovat pokyny výrobce, aby se zabránilo nerovnováze průtoku a riziku přehřátí.

Technické parametry

Instalace a připojení

Spojení se systémem probíhá přes externí připojení 5/4 palce. Před instalací ověřte, že všechny dodané ventily a spojovací prvky odpovídají rozvrhu systému. Montáž proveďte pomocí dodaných konzol, aby byla zajištěna konstrukční podpora a zabráněno vibracím působícím na tělo rozdělovače. Běžné chyby zahrnují nesprávnou orientaci uzavíracích a vyvažovacích ventilů, což může vést ke špatnému řízení průtoku a nízké účinnosti systému. Vždy zajistěte, že je rozdělovač vodorovný a zarovnaný s potrubím, aby byl zajištěn přístup pro údržbu.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo ocelovými potrubími a vyžaduje dodatečné komponenty, jako jsou izolace, potrubní svorky a tesní materiály, aby byla dokončena instalace. Doporučuje se použít příslušenství, jako jsou izolační ventily a manometry, pro monitorování a údržbu systému. Související produkty je nutné objednat zvlášť, aby byla zajištěna plná funkčnost.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že distribuuje a sbírá ohřáté médium mezi více oběhy, čímž umožňuje řízení jednotlivých zón. Materiál CW617N poskytuje vysokou odolnost proti korozi a tepelnému roztažení, čímž je vhodný pro dlouhodobé použití v otopných systémech. Projektanti by měli brát v úvahu průtoky a tlakové ztráty při výpočtech výkonu systému. Zahrnutí automatických vzduchových kohoutů a odvzdušňovacích ventilů zlepšuje spolehlivost systému tím, že zabraňuje vzniku vzduchových zácp a usnadňuje sezónní odvzdušnění.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilů a těla rozdělovače, aby byly detekovány známky opotřebení nebo netěsnosti. Zkontrolujte celistvost všech spojení a provoz vyvažovacích a uzavíracích ventilů. Výrobce doporučuje kompletní vyplachování systému před uvedením do provozu, zejména při kombinaci otopných těles a podlahového vytápění. To pomáhá odstranit nečistoty, které by mohly zablokovat rozdělovač nebo snížit účinnost systému.

Nejčastější otázky

Lze tento rozdělovač použít v kombinovaných systémech vytápění?
Ano, je vhodný pro systémy kombinující otopná tělesa a podlahové vytápění, poskytuje-li instalace sleduje pokyny výrobce pro vyvážení a vyplachování systému.

Je možné nainstalovat rozdělovač bez skříně?

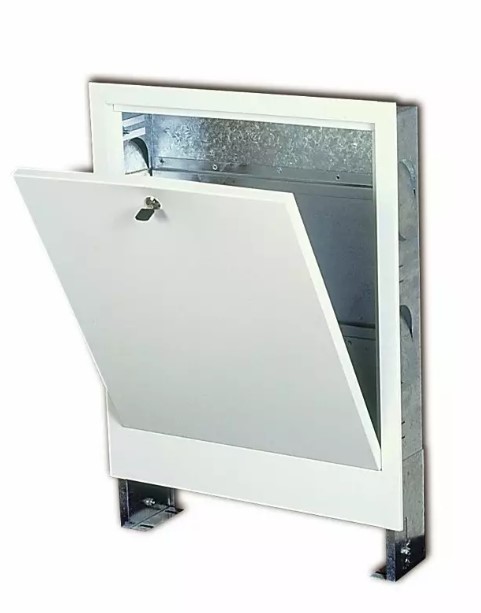

Ano, skříň je volitelná. Při objednávce určete, zda chcete včetně skříně (standardní kód), verzi na stěnu (kód + N) nebo bez skříně (kód + BS).

Které ventily jsou zahrnuty v sadě?

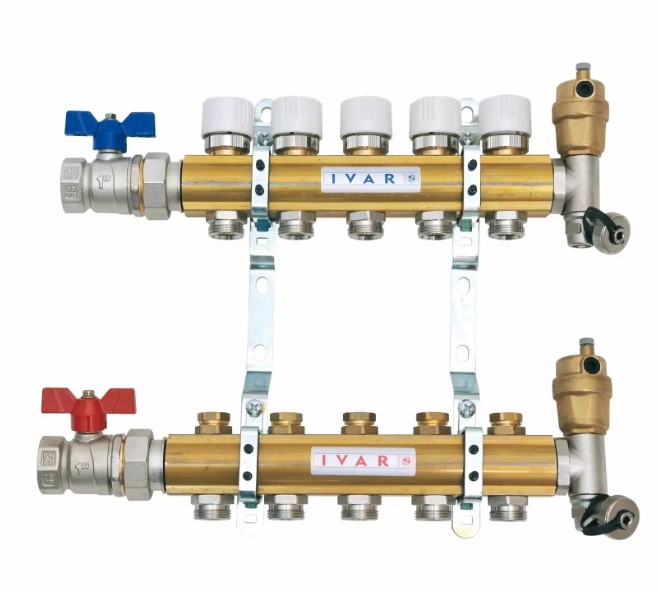

Jednotka obsahuje dva kulové kohouty s možností vyvažování, dva koncové adaptéry s automatickými vzduchovými kohouty a odvzdušňovacími ventily a distribuční a sběrný modul s integrovanými uzavíracími a řídicími ventily.

Ovlivňuje materiál účinnost systému?
Mosaz CW617N zajišťuje dobrou tepelnou vodivost a minimální tepelné ztráty, což podporuje efektivní provoz v prostředích s vysokými teplotami.
