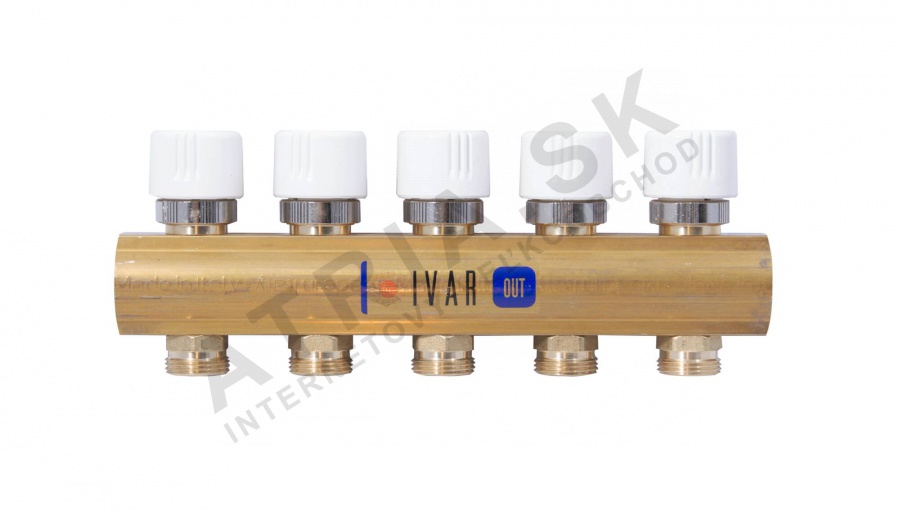

Rozdělovač - vybavený uzavíracími ventily - 1 palce x EK; 3cestný; mosazný
Kód: 501671Související produkty
Detailní popis produktu
Tento rozdělovač se běžně používá v obytných i komerčních budovách s systémy podlahového vytápění. Umožňuje přesnou regulaci průtoku návratové vody v radiátorových obvodech, zejména pokud je potřeba zónování nebo vyvážení. Instalatéři ho obvykle používají spolu s termostatickými hlavami nebo pohony pro řízení teploty jednotlivých smyček. Tento rozdělovač je vhodný pro systémy, kde jsou kombinovány podlahové vytápění a radiátory, a zajišťuje kompatibilitu s oběma typy výměníků tepla.
Konstrukce z mosazi poskytuje odolnost proti korozi a zaručuje dlouhodobé použití v uzavřených topných systémech. Provozní teplota až do 120 °C zajišťuje bezpečný provoz v rámci běžných parametrů topných systémů. Vzdálenost mezi výstupy 50 mm zjednodušuje plánování rozložení a minimalizuje potřebu dalších přípojek při instalaci.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Vzdálenost výstupů | 50 mm |
| EAN | 8595145905249 |
| Hmotnost | 1,033 kg |
| Kód | 501671 |
| Značka | IVAR |
Instalace a připojení
Instalatéři by měli připojit hlavní vstup pomocí 1 palcové závity a směrovat tři 3/4 palcové EK výstupy do jednotlivých topných smyček. Všechna připojení by měla být utažena podle doporučeného momentu, aby se zabránilo únikům. Před uvedením do provozu je třeba provést důkladné vyplavení systému, zejména při kombinaci podlahového vytápění s jinými typy obvodů. Běžné chyby zahrnují nesprávné těsnění závitů, špatné zarovnání výstupů a nedodržení vyplavení systému před provozem.
Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní s řadou pohonů a termostatických hlav. Ruční uzavírací ventily lze nahradit elektrickými hlavami, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041. Při návrhu systému zkontrolujte, zda vybrané pohony odpovídají typu závitů a zda je řídicí drátování správně integrováno s HVAC systémem budovy.
Technický pozadí pro projektanty
Rozdělovač pracuje tím, že distribuuje návratovou vodu z topné soustavy do více obvodů. Mosazné tělo CW617N poskytuje dobrou tepelnou vodivost a mechanickou odolnost, zároveň odolává korozi v uzavřených systémech. Návrh umožňuje izolaci jednotlivých obvodů pomocí uzavíracích ventilů, což je užitečné při údržbě a vyvážení systému. Účinnost rozdělovače závisí na správném rozměření připojených obvodů a správné izolaci potrubí, aby se minimalizovaly tepelné ztráty.
Údržba a provoz
Doporučuje se pravidelné vizuální kontroly pro zjištění případných úniků nebo známek koroze na připojeních. Před prvním provozem i pravidelně poté, zvláště pokud klesne výkon systému, je třeba provést vyplavení systému podle pokynů výrobce. Nejsou definována konkrétní intervaly údržby, ale systém by měl být kontrolován po každých významných úpravách nebo pokud se objeví neobvyklé hluky nebo nesrovnalosti v průtoku.
Nejčastější otázky
Může být tento rozdělovač použit s elektrickými pohony?
Ano, ruční uzavírací ventily lze nahradit kompatibilními elektrickými hlavami, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041.
Jaká je doporučená procedura pro vyplavení systému?
Je třeba provést kompletní vyplavení systému před uvedením do provozu, zejména při kombinaci podlahového vytápění s radiátory. Postupujte podle pokynů výrobce, aby byly odstraněny všechny nečistoty.
Je tento rozdělovač vhodný pro vysokoteplotní aplikace?
Ne, maximální provozní teplota je 120 °C. Překročení této hodnoty může ovlivnit integritu těsnění a vnitřních komponent.
Kolik obvodů lze řídit pomocí tohoto rozdělovače?
3cestný návrh umožňuje řízení tří samostatných topných obvodů, každý připojený k vlastnímu výstupu.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.033 kg |
| EAN: | 8595145905249 |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Rozteč výstupů: | 50 mm |
| Posledná aktuálizacia ceny: | 21.11.2024 16:12:16 |
