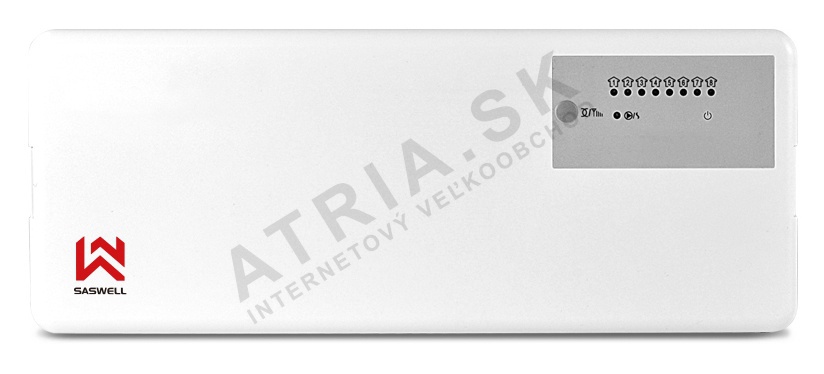

Saswell SCU209LED rozvaděč

Detailní popis produktu

Rozvaděč Saswell SCU209LED se běžně používá v obytných i komerčních budovách, kde jsou nainstalovány systémy podlahového vytápění. Tato jednotka slouží jako centrální ovládací místo pro několik termostatů a příslušenství, což umožňuje přesné řízení topných obvodů. Montéry pracující s nízkonapěťovými termostaty a digitálními ovládacími prvky najdou tento přístroj vhodný pro aplikace vyžadující správu jednotlivých zón. Často se integruje do systémů, které vyžadují časovaný provoz nebo sezónní úpravy pomocí externích pohonů a ventilů.

Typické prostředí pro instalaci zahrnuje podlahové vytápění v kuchyních, koupelnách a obývacích místnostech, kde je zónování nutné. Kompaktní design umožňuje montáž do elektrických skříní nebo za stěnové panely. Montéry by měli zajistit, že místo instalace je bez vlhkosti a vibrací a že okolní teplota zůstává v rámci specifikovaného provozního rozsahu. To zajišťuje dlouhodobou spolehlivost a správnou funkčnost připojených termostatů a pohonů.

Technické parametry

EAN	3838088460327
Rozměry balení (mm)	50/290/120
Napájení	100-240 VAC 50/60 Hz
Provozní teplota	-20 °C až 60 °C

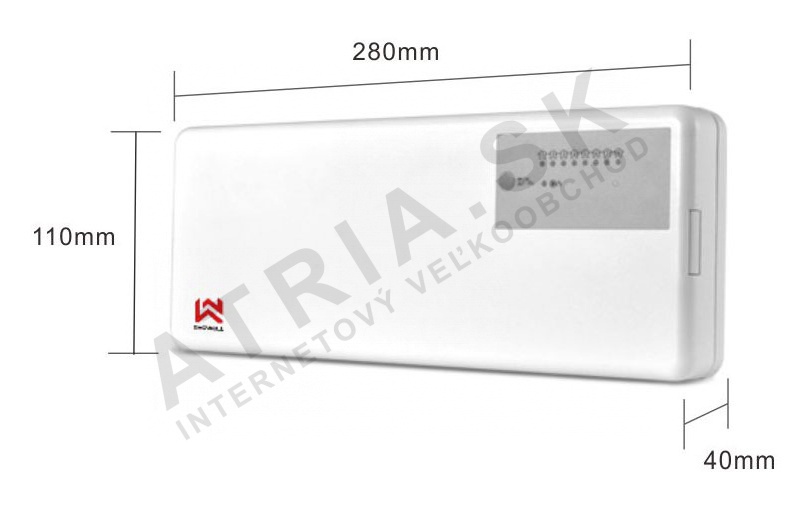

Rozměry (výška/šířka/hloubka)	280/110/40 mm
Teplota skladování	-20 °C až 70 °C
Hmotnost	0,6 kg
Kód	SCU209LED-TM1

Rozsah pracovního napětí 100–240 VAC zajišťuje kompatibilitu s běžnými jednofázovými AC zdroji v Evropě, podporuje jak 50 Hz, tak 60 Hz frekvence. Rozsah provozní teploty -20 °C až 60 °C zaručuje vhodnost pro většinu vnitřních prostor, zatímco rozsah skladování -20 °C až 70 °C umožňuje bezpečnou dopravu a skladování v extrémních podmínkách. Fyzické rozměry umožňují zapasování do standardních rozvaděčových skříní nebo ovládacích panelů, zatímco hmotnost 0,6 kg zjednodušuje manipulaci při instalaci.

Instalace a připojení

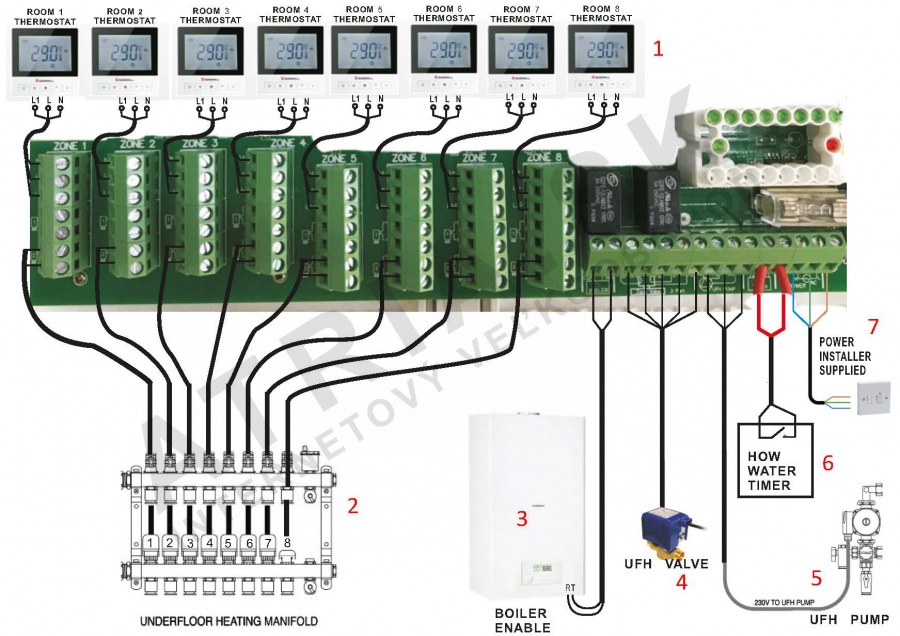

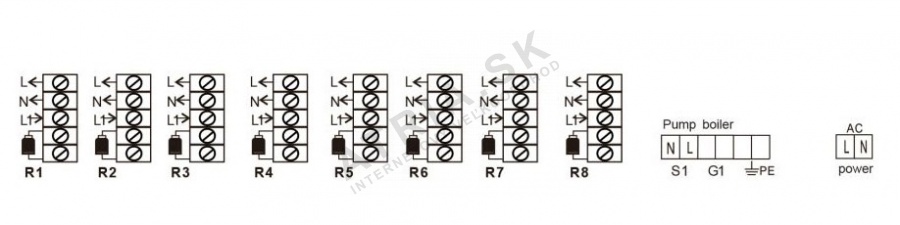

Pro instalaci rozvaděče Saswell SCU209LED začněte zabezpečením jednotky na suchém místě s dostatečným větráním. Připojte napájení pomocí standardních elektroinstalačních technik, přičemž zajistěte správné připojení fáze a nulového vodiče. Termostaty, časovače a pohony lze poté připojit k označeným svorkám podle schématu dodaného výrobcem. Každý vstup pro termostat by měl být jasně označen, aby se zabránilo špatnému připojení, zejména při použití více zón. Běžnou chybou je špatná polarita při připojování ovládacích zařízení, což může vést k nesprávnému provozu nebo poškození. Vždy ověřte spojitost mezi vstupy a výstupy pomocí multimetru před připojením napájení. Kromě toho zajistěte, že všechna připojení jsou pevně utažená a izolovaná, aby se zabránilo zkratům nebo vlivům prostředí. Nesprávné rozvody kabelů mohou způsobit rušení sousedních elektronických komponent, proto udržujte oddělení mezi signálovými a síťovými vodiči, pokud je to možné.

Kompatibilita a příslušenství

Rozvaděč Saswell SCU209LED je navržen tak, aby fungoval s až osmi termostaty, což ho činí ideálním pro systémy podlahového vytápění s více zónami. Další kompatibilní komponenty zahrnují programovatelné časovače, pohony pro řízení ventilů a dvoucestné ventily. Při návrhu systému zajistěte, že všechny připojené zařízení pracují v rámci stejného napětí a frekvence a sdílejí kompatibilní signálové protokoly. Zatímco rozvaděč SCU209LED obsahuje všechny potřebné vnitřní obvody, externí komponenty, jako jsou termostaty a pohony, je třeba zakoupit zvlášť. S přístrojem nejsou dodávány žádné konkrétní příslušenství, proto montéry musí připravit všechny potřebné komponenty dopředu. Správné přiřazení typů vstupů/výstupů je zásadní pro spolehlivý provoz systému.

Technický popis pro projektanty

Tento rozvaděč funguje tak, že přijímá signály z termostatů a využívá je k řízení proudu elektrické energie k topným tělesům nebo ventilům. Vnitřně pevné relé nebo kontaktory řídí funkce přepínání a LED indikátory poskytují reálný přehled o stavu každého kanálu. Přístroj je vyroben z odolných materiálů vhodných pro vnitřní prostředí, s nekoroziujícím krytem odolným vůči vlhkosti a prachu. Modulární design umožňuje snadné rozšíření nebo přeorganizaci systému, což ho činí vhodným jak pro nové stavby, tak pro rekonstrukce. Termální stabilita krytu zajišťuje konzistentní výkon v širokém rozsahu okolních teplot. Dlouhá životnost je zajištěna absence pohyblivých částí v přepínacím mechanismu a použití uzavřených kontaktů, které zmenšují opotřebení v průběhu času. Vystavení extrémním teplotám mimo specifikovaný rozsah však může ovlivnit životnost komponent a přesnost ovládání.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření utažení svorek a kontrolu případných známek přehřátí nebo poškození izolace. LED indikátory poskytují okamžitou vizuální potvrzení aktivních kanálů, což zmenšuje potřebu invazivních testů. I když technická dokumentace nezmiňuje plánované intervaly údržby, doporučuje se pravidelné kontroly po významných změnách systému nebo v prostředích s vysokou úrovní prachu. Při odstraňování poruch odpojte jednotku od napájení a otestujte jednotlivé kanály na spojitost a odpor. Včasně nahraďte jakékoliv chybné komponenty, aby nedošlo k poruše celého topného systému. Ujistěte se, že náhradní díly odpovídají původním specifikacím, aby byly zachovány bezpečnostní a výkonové normy.

Nejčastější otázky

Lze rozvaděč Saswell SCU209LED použít s digitálními termostaty?
Ano, pokud digitální termostaty pracují ve stejném rozsahu napětí a frekvence jako rozvaděč a jsou správně připojeny ke svým určeným vstupům.

Je možné připojit více než osm termostatů k této jednotce?
Ne, maximální počet termostatů je omezen na osm kvůli pevnému počtu vstupních kanálů na zařízení.

Lze rozvaděč namontovat svisle nebo vodorovně?
Lze namontovat v obou polohách, pokud je povrch instalace stabilní a jsou splněny požadavky na větrání.

Podporuje rozvaděč Saswell SCU209LED integraci do inteligentních domovních systémů?
Podle technické dokumentace není přímo uvedena podpora pro integraci do inteligentních domovních systémů. Pro takovou funkci by byly potřeba dodatečné rozhraní.
