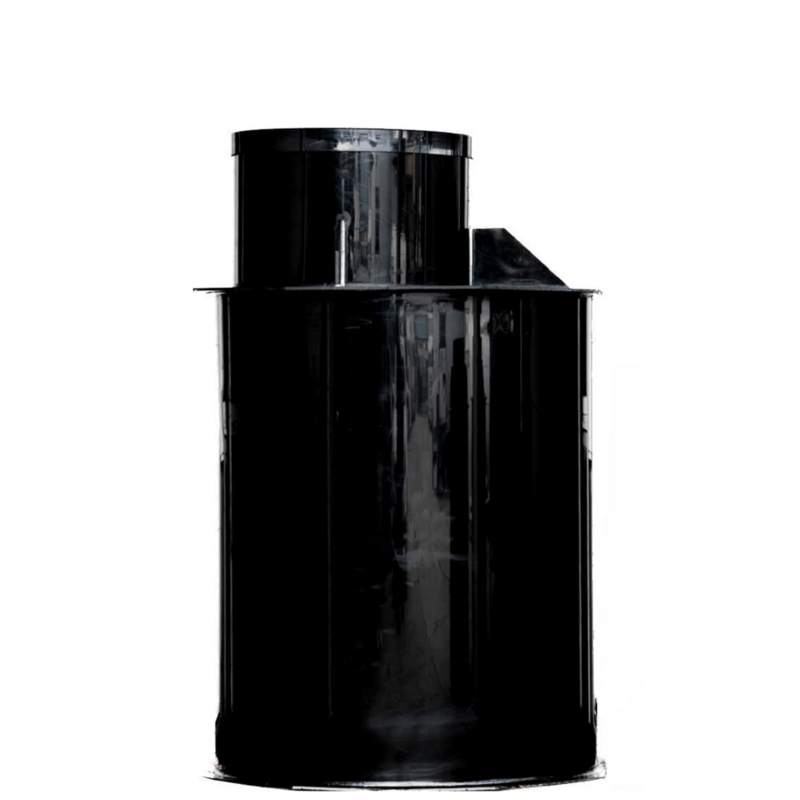

Šachta pro vrtaný studna 1300x1000

Detailní popis produktu

Šachty pro vrtané studny jsou základními komponenty vodovodních systémů, kde jsou submerní čerpadla instalována ve vrtaných studnách. Tyto skříně poskytují bezpečné a přístupné umístění pro řídicí systémy čerpadel, tlakové nádoby a potrubí. Nejčastěji se používají ve vodovodních systémech pro bytové i komerční objekty, zejména v oblastech, kde je voda získávána hlubokým vrtáním. Šachta musí být rozměrově schopna ubytovat všechny potřebné komponenty a umožnit přístup k údržbě. Tento model je vhodný pro instalace, kde jsou důležité prostorové omezení a snadný přístup.

Montážní firmy pracující v oblasti stavebního inženýrství, kanalizace nebo zavlažovacích systémů často používají takové skříně k uložení mechanických a elektrických komponent vodovodních systémů. Šachta je umístěna pod povrchem země, aby ochránila zařízení před vlivem prostředí a zajistila čisté pracovní prostředí. Často se používá ve vodovodních systémech pro domácnosti, včetně konfigurací s submerními čerpadly, tlakovými nádobami a filtrací. Skříň není součástí sestavy čerpadla nebo tlakové nádoby, ale slouží jako jejich obal.

Technické parametry

Instalace a připojení

Instalace začíná přípravou vhodné jámy pod povrchem země, přičemž je nutné zajistit, že šachta je vodorovná a zarovnaná s vrtaným studnou. Šachta je následně umístěna do jámy a pevně upevněna. Přechodová trubka spojuje šachtu s vrtaným studnou, přičemž běžné rozměry, jako je 1 palec, se často používají. Elektrické kabely procházejí speciálním kabelovým průchodem, zatímco spojení s vrtaným studnou se provádí pomocí přechodového adaptéru. Je důležité zajistit, že všechna spojení jsou vodotěsná a že víko je správně utěsněno, aby se zabránilo proniknutí vody nebo nečistot.

Běžné chyby během instalace zahrnují nesprávné zarovnání šachty s vrtaným studnou, nedostatečné utěsnění průchodů kabelů a potrubí a nedostatečný přístup pro údržbu. Víko by nemělo být vystaveno pravidelnému pěšímu nebo vozidlovému zatížení. Doporučuje se použít ochranný kryt nebo plot, aby se zabránilo náhodnému poškození nebo neoprávněnému přístupu.

Kompatibilita a příslušenství

Tato šachta je kompatibilní s širokou škálou submerních čerpadel a tlakových nádob. Často se používá spolu s tlakovou nádobou, tlakovým spínačem, uzavíracím ventilem a přípojnými adaptéry. Další komponenty, jako jsou filtry, kulové kohouty a frekvence měniče, mohou být také instalovány uvnitř skříně. Tyto položky nejsou součástí šachty a musí být objednány zvlášť. Montére musí zajistit, že vybraná tlaková nádoba se vejde do dostupného prostoru a že všechna elektrická a hydraulická spojení jsou kompatibilní s návrhem šachty.

Technický pozadí pro projektanty

Šachta je vyrobena z polypropylenu, termoplastu známého svou odolností proti korozi a chemickému poškození. Tento materiál je ideální pro podzemní použití ve všech typech půd. Návrh umožňuje snadný přístup k vnitřním komponentům, což usnadňuje údržbu a inspekci. Šachta je samonosná a nepožaduje dodatečné zpevnění betonem, s výjimkou oblastí s vysokým hladinou podzemní vody. Při plánování rozložení komponent je nutné vzít v úvahu vnitřní rozměry, aby byl zajištěn dostatečný proud vzduchu a aby nedocházelo k přehřátí elektrických zařízení.

Princip fungování spočívá v umístění řídicího systému čerpadla a tlakové nádoby do chráněného prostředí. Šachta slouží jako bariéra proti vlhkosti a fyzickému poškození, přičemž umožňuje potřebná spojení s vrtaným studnou a elektrickým napájením. Integrace do celkového systému závisí na velikosti a typu tlakové nádoby, stejně jako na požadovaném průtoku a nastavení tlaku. Dostatečná větrání a odvod kondenzátu jsou důležité pro udržení účinnosti a trvanlivosti systému.

Údržba a provoz

Doporučuje se pravidelná kontrola šachty, aby bylo zajištěno, že všechna spojení zůstávají vodotěsná a že vnitřní komponenty fungují správně. Víko by mělo být kontrolováno na známky opotřebení nebo poškození a případné opravy by měly být provedeny včas. Vnitřní prostor by měl být čistý a bez nečistot, aby se zabránilo zablokování nebo poškození citlivého zařízení. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelné kontroly k udržení výkonu systému.

Nejčastější otázky

Může být tato šachta použita s tlakovou nádobou o objemu 8 litrů?
Ano, vnitřní rozměry šachty umožňují použití tlakové nádoby o objemu 8 litrů. Ujistěte se, že nádoba je správně umístěna, aby byl zajištěn dostatečný proud vzduchu a přístup k řídicím komponentám.

Je nutné při instalaci šachtu zpevnit betonem?
Zpevnění betonem není většinou potřeba. Pokud je místo s vysokou hladinou podzemní vody, může být nutná dodatečná podpora, aby se zabránilo posunutí nebo poškození šachty.

Může být šachta použita s frekvence měničem?
Ano, šachta může obsahovat frekvence měnič. Ujistěte se, že je dostatečný prostor pro zařízení a že všechna elektrická spojení jsou správně izolovaná a chráněna před vlhkostí.

Jaký je maximální průměr vrtu, který tato šachta podporuje?
Šachta podporuje průměry vrtů až do DN 200. Přechodový adaptér se používá k připojení šachty k vrtu, což zajišťuje bezpečné a vodotěsné těsnění.
