Sada AS25

Detailní popis produktu

Senzorová sada AS25 se používá v topných soustavách pro bytové i komerční objekty, které integrují kotle na pevná paliva s tepelnými akumulačními nádržemi. Instalatéři pracující s Atmos A25 nebo A45 spalovacími články často potřebují monitorovat a řídit výkon kotle na základě teploty v nádrži. Tato sada umožňuje automatické řízení výfukového ventilu v reakci na změny teploty v akumulační nádrži, čímž zajišťuje efektivní spalování a přenos tepla. Je typicky instalována v systémech, kde je kotel připojen k nádrži o kapacitě 500 až 1000 L, což umožňuje lepší regulaci činnosti spalovacího článku a zlepšení účinnosti celého systému.

Instalatéři by měli být obeznámeni s elektroinstalačními schématy a řídicí logikou takových systémů. Nastavení zahrnuje montáž senzorů do akumulační nádrže a jejich připojení k řídicímu modulu, který komunikuje s řídicí jednotkou kotle. Systém zajišťuje, že výfukový ventil pracuje podle teplotního profilu nádrže, což pomáhá udržovat stabilní a efektivní provoz kotle. To je zvláště důležité v systémech využívajících pevná paliva, jako jsou dřevěné granuly nebo polena, kde přesné řízení teploty může výrazně ovlivnit výkon a emise.

Technické parametry

Instalace a připojení

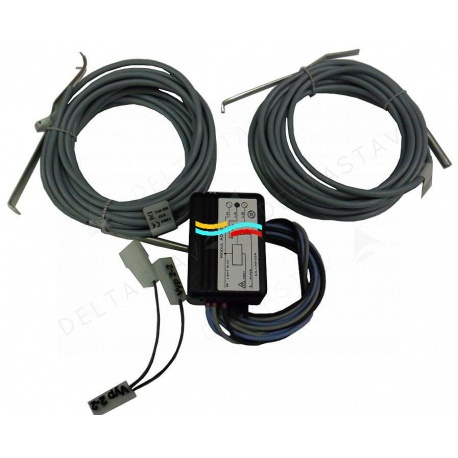

Instalační proces začíná umístěním dvou senzorů KTF20 uvnitř tepelné akumulační nádrže. Každý senzor má 5 m kabel, což umožňuje flexibilní umístění a rozvody. Kabely jsou poté připojeny k řídicímu modulu AD 02, který slouží jako rozhraní mezi senzory a řídicím systémem kotle. Speciální konektor zahrnutý ve sadě zajišťuje bezpečné a spolehlivé elektrické připojení.

Při instalaci je důležité ověřit, že senzory jsou umístěny na správných hloubkách uvnitř nádrže, aby přesně odrážely její teplotní profil. Nesprávné umístění může vést k nepřesným měřením a nesprávnému řízení výfukového ventilu. Řídicí modul by měl být namontován v suchém a přístupném místě poblíž kotle. Instalatéři by měli také zkontrolovat, že všechna elektrická připojení jsou správně izolována a zabezpečena, aby se zabránilo krátkodobým zkratům nebo rušení signálu. Běžné chyby při instalaci zahrnují použití nesprávných míst pro montáž senzorů nebo opomenutí zabezpečení kabelů, což může vést ke ztrátě signálu nebo mechanickému poškození v průběhu času.

Kompatibilita a příslušenství

Sada AS25 je speciálně navržena pro použití s Atmos A25 a A45 spalovacími články a koly vybavenými výfukovým ventilem. U instalací zahrnujících koly na granuly bez výfukového ventilu není modul AD 02 potřeba a pro využití speciálních funkcí spalovacího článku je třeba pouze dva senzory KTF20 s 5 m kabely. Při objednávání by měli instalatéři potvrdit konfiguraci kotle, aby určili, zda je potřeba kompletní sada nebo pouze pár senzorů.

Další komponenty, jako jsou senzory KTF20 a modul AD 02, jsou k dispozici samostatně pro vlastní konfigurace. Je důležité zajistit, že všechny části jsou správně přizpůsobené modelu kotle a požadavkům systému, aby se zabránilo problémům s kompatibilitou. Sada není kompatibilní s ne-Atmos koly nebo spalovacími články, které nepodporují řízení na základě teploty.

Technický pozadí pro projektanty

Sada AS25 pracuje tím, že senzory KTF20 měří teplotu na konkrétních místech uvnitř tepelné akumulační nádrže. Tyto senzory přenášejí signály do modulu AD 02, který zpracovává data a podle toho upravuje provoz výfukového ventilu. Tím se udržují optimální spalovací podmínky v kotli v reakci na tepelné zatížení v nádrži.

Senzory jsou vyrobeny z odolných materiálů vhodných pro dlouhodobé vystavení tepelným změnám a vlhkosti. Jejich návrh zajišťuje přesné a stabilní měření teploty v průběhu času. Integrace do systému vyžaduje pečlivé plánování, aby byly senzory umístěny tak, aby zachycovaly reprezentativní teplotní data. Řídicí logika je založena na předdefinovaných prahových hodnotách, které aktivují výfukový ventil, když nádrž dosáhne určitých teplotních úrovní. Tím se optimalizuje účinnost kotle a zmenšuje se zbytečná spotřeba energie.

Služba a provoz

Doporučuje se pravidelná kontrola senzorů a jejich připojení, aby byla zajištěna jejich přesnost a spolehlivost. Instalatéři by měli kontrolovat známky opotřebení, koroze nebo mechanického poškození, které by mohlo ovlivnit výkon. Měl by být také zkontrolován řídicí modul na případ přehřátí nebo elektrických závad.

Při pravidelné údržbě by měly být senzory případně vyčištěny a zkontrolována integrita elektrických připojení. Poškozené komponenty by měly být okamžitě vyměněny, aby se zabránilo selhání systému. V dokumentaci nejsou uvedena žádná konkrétní období pro servis, ale pravidelné kontroly jsou vhodné k udržení výkonu a bezpečnosti systému.

Nejčastější otázky

Může být sada AS25 použita s ne-Atmos koly?
Ne, sada je speciálně navržena pro použití s Atmos A25 a A45 spalovacími články a koly vybavenými výfukovým ventilem. Není kompatibilní s jinými značkami nebo modely.

Je modul AD 02 potřeba pro všechny instalace?
Ne, modul AD 02 je potřeba pouze v případě, že je kotel vybaven výfukovým ventilem. U kotlů bez ventilu je třeba pouze dva senzory KTF20.

Jak jsou senzory umístěny v tepelné akumulační nádrži?
Senzory by měly být umístěny na různých hloubkách v nádrži, aby přesně odrážely její teplotní profil. Správné umístění zajišťuje spolehlivé řízení výfukového ventilu na základě tepelného stavu nádrže.

Co se stane, pokud senzory nejsou správně připojeny?
Pokud senzory nejsou správně připojeny, řídicí modul nedostane přesná data o teplotě. To může vést k nesprávnému provozu výfukového ventilu a ke snížení účinnosti kotle.
