CP25 Set pro ATMOS A 25 hořák

Detailní popis produktu

Pneumatické čisticí systémy jsou nezbytné v topných systémech na pelety, kde kvalita paliva může vést ke vzniku klinkerů a nahrabání popílu. Toto je zvlášť důležité v instalacích s peletovými kotli, které používají palivo nižší kvality s vyšším obsahem nečistot, jako je kůra. Sada CP25 je navržena pro přestavbu do ATMOS A 25 a A 45 hořáků, což zajišťuje efektivní a spolehlivé čištění spalovací komory bez ručního zásahu. Systém pracuje automaticky, což snižuje potřebu časté údržby a zvyšuje celkovou účinnost kotle. Používá se běžně v bytových i komerčních topných systémech, kde je důležitá konzistentní provoz a minimalizace výpadků.

Technické parametry

Jmenovitý průměr	DN 28
Hmotnost	33,35 kg
Kód	H0521
Značka	Atmos

Jmenovitý průměr DN 28 je klíčovým faktorem pro zajištění kompatibility s výfukovým systémem hořáku a požadovaným průtokem vzduchu pro efektivní čištění. Tento parametr pomáhá určit správné rozměry hadice a přírub pro integraci s kotlem a kompresorem. Rozměr DN 28 je zásadní pro udržení požadovaného tlaku a průtoku, které jsou potřebné pro odstranění klinkerů a popílu.

Montáž a připojení

Montáž sady CP25 zahrnuje připojení 1 m vzduchové hadice (DN 28 mm) s přírubou 3/4 palce k pneumatickému systému hořáku. Elektromagnetický ventil musí být zapojen do řídicího systému kotle pro zajištění časovaného provozu. Je důležité ověřit, že kompresor nebo vzduchová nádoba má kapacitu 5–10 L a může udržovat tlak v rozmezí 5–8 bar (500–800 kPa). Kompresor musí být umístěn co nejblíže k kotli, aby se minimalizovalo ztrátě tlaku a zaručila se konzistentní výkon. Běžné chyby při montáži zahrnují použití běžných spínacích hodin místo vyžadovaných specializovaných a opomenutí zajistit hadici správnými přírubami. Vždy zkontrolujte zarovnání čisticího kanálu a montážního rámu pro svíčku před finální montáží.

Kompatibilita a příslušenství

Sada CP25 je kompatibilní s peletovými kotli jako D 14 P, D 15 P, D 21 P a D 25 P. Je navržena pro přestavbu do ATMOS A 25 a A 45 hořáků, ale není potřeba pro model A 85, který obsahuje pneumatické čištění jako standardní vybavení. Sada je určena pro kotle bez výfukového ventilátoru a považuje se za základní sadu. Další komponenty, jako je specializovaná spínací hodina, mohou být potřeba, pokud má být automatické čištění vypnuto v určitých hodinách. Pro tuto verzi nejsou k dispozici žádné další související produkty.

Technický pozadí pro projektanty

Systém CP25 pracuje pomocí stlačeného vzduchu, který odstraňuje klinkery a popíl ze spalovací komory. Vzduch je dodáván přes vyhrazený čisticí kanál, který je integrován do konstrukce hořáku. Elektromagnetický ventil řídí časování a délku vzduchového impulsu, což zajišťuje, že čištění probíhá v pravidelných intervalech nebo po fázi spálení. Materiały použité v systému, jako je vzduchová hadice a elektromagnetický ventil, jsou vybrány dle jejich odolnosti a odolnosti vůči vysokým teplotám. Účinnost systému závisí na tlaku a průtoku vzduchu, které musí být udržovány v určeném rozmezí. Správná integrace s řídicím systémem kotle je zásadní pro optimální výkon a trvanlivost.

Údržba a provoz

Pravidelná kontrola vzduchové hadice a elektromagnetického ventilu je doporučena, aby se zjistily žádné netěsnosti nebo blokáže. Čisticí kanál a montážní rám musí být kontrolovány na opotřebení a správné zarovnání. Pokud systém nefunguje podle očekávání, zkontrolujte tlak vzduchu a připojení k řídicímu systému. Nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny pro udržení účinnosti systému. V případě poruchy může být nutné vyměnit elektromagnetický ventil nebo vzduchovou hadici.

Nejčastější otázky

Může být sada CP25 použita s kotlem jiným než ATMOS A 25 nebo A 45?
Ne, sada je speciálně navržena pro ATMOS A 25 a A 45 hořáky a není kompatibilní s jinými modely.

Je možné použít běžné spínací hodiny s sadou CP25?
Ne, musí se použít specializované spínací hodiny pro řízení čisticích intervalů; běžné modely nejsou vhodné.

Může být sada CP25 nainstalována bez kompresoru?
Ne, systém vyžaduje kompresor nebo vzduchovou nádobu s kapacitou 5–10 L a tlakem v rozmezí 5–8 bar (500–800 kPa) pro správné fungování.

Zahrnuje sada CP25 všechny potřebné komponenty pro montáž?

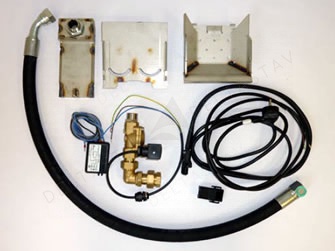

Ano, sada zahrnuje hadici, elektromagnetický ventil, spalovací komoru, montážní rám a řídicí modul, ale kompresor je potřeba dokoupit zvlášť.
